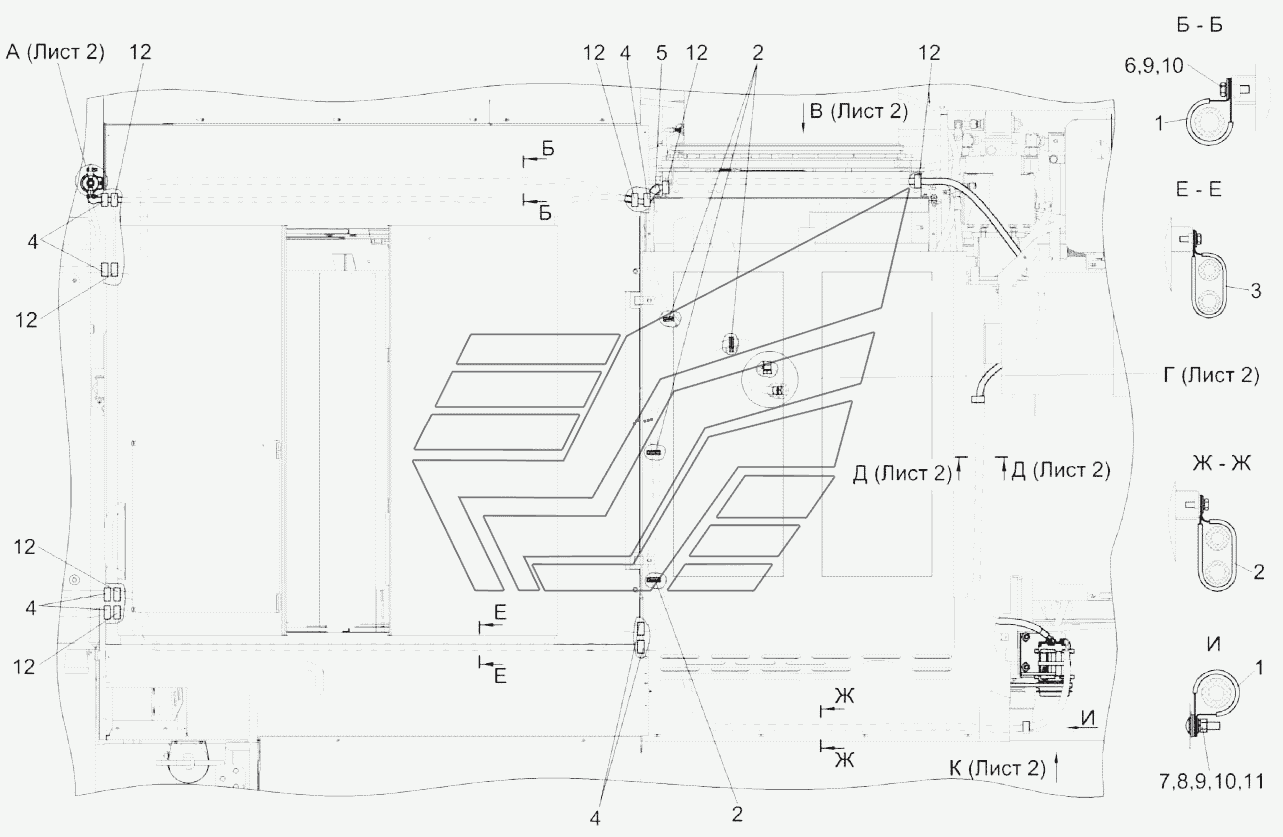

Установка компрессора КЗК-7-0113030-03 (лист 1) KЗС-812. Каталог 2017г.

Установка климатическая КЗК-7-0113000А-03 KЗС-812 Установка компрессора КЗК-7-0113030-03 (лист 2) KЗС-812

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка компрессора

Заводской номер: КЗК-7-0113030-03 Количество на модель: 1
КЗК-7-0113030-03
1
1

Номер детали на чертеже:

1

Хомут

Заводской номер: КЗР0700800-04 Количество на модель: 9
КЗР0700800-04
9
2

Номер детали на чертеже:

2

Хомут

Заводской номер: КЗР0700800-07 Количество на модель: 12
КЗР0700800-07
12
3

Номер детали на чертеже:

3

Скоба

Заводской номер: УЭС-7-0203150А Количество на модель: 5
УЭС-7-0203150А
5
4

Номер детали на чертеже:

4

Втулка

Заводской номер: КГС0120032-01 Количество на модель: 6
КГС0120032-01
6
5

Номер детали на чертеже:

5

Уплотнение

Заводской номер: УЭС-7-0203024-01 Количество на модель: 1
УЭС-7-0203024-01
1
6

Номер детали на чертеже:

6

Болт М6-6eх20-7798

Заводской номер: БолтМ6-6eх20-7798 Количество на модель: 10
БолтМ6-6eх20-7798
10
7

Номер детали на чертеже:

7

Болт М6-6eх25-7802

Заводской номер: БолтМ6-6eх25-7802 Количество на модель: 1
БолтМ6-6eх25-7802
1
8

Номер детали на чертеже:

8

Гайка М6-6G-5915

Заводской номер: ГайкаМ6-6G-5915 Количество на модель: 1
ГайкаМ6-6G-5915
1
9

Номер детали на чертеже:

9

Шайба 6Т.65Г-6402

Заводской номер: Шайба6Т.65Г-6402 Количество на модель: 11
Шайба6Т.65Г-6402
11
10

Номер детали на чертеже:

10

Шайба C 6.01-6958

Заводской номер: ШайбаC6.01-6958 Количество на модель: 11
ШайбаC6.01-6958
11
11

Номер детали на чертеже:

11

Шайба C.10.01-11371

Заводской номер: ШайбаC.10.01-11371 Количество на модель: 7
ШайбаC.10.01-11371
7
12

Номер детали на чертеже:

12

Втулка

Заводской номер: 503-3408020 Количество на модель: 6
503-3408020
6
