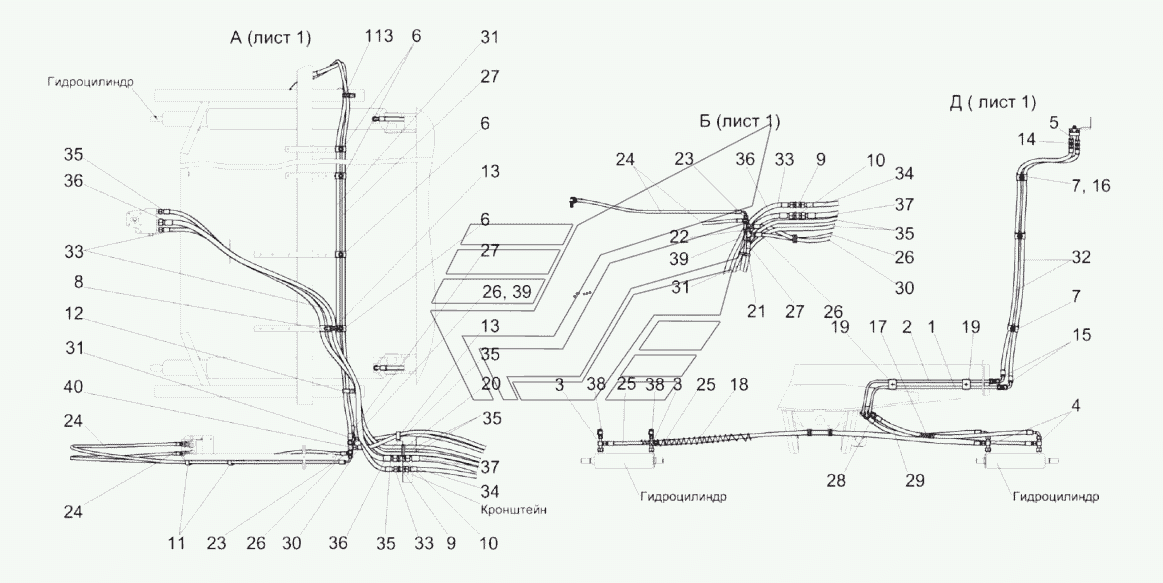

Гидросистема рулевого управления и силовых гидроцилиндров КЗК-2124-0602000 (лист 3) КЗС-2124КР. Каталог 2018г.

Гидросистема рулевого управления и силовых гидроцилиндров КЗК-2124-0602000 (лист 2) КЗС-2124КР Гидросистема рулевого управления и силовых гидроцилиндров КЗК-2124-0602000 (лист 4) КЗС-2124КР

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Гидросистема рулевого управления и силовых гидроцилиндров

Заводской номер: КЗК-2124-0602000 Количество на модель: 1
КЗК-2124-0602000
1
1

Номер детали на чертеже:

1

Трубопровод

Заводской номер: КЗК-2124-0602830 Количество на модель: 1
КЗК-2124-0602830
1
2

Номер детали на чертеже:

2

Трубопровод

Заводской номер: КЗК-2124-0602830-01 Количество на модель: 1
КЗК-2124-0602830-01
1
3

Номер детали на чертеже:

3

Тройник

Заводской номер: КЗК-13-0603600 Количество на модель: 2
КЗК-13-0603600
2
4

Номер детали на чертеже:

4

Тройник

Заводской номер: КЗК-13-0603600-01 Количество на модель: 2
КЗК-13-0603600-01
2
5

Номер детали на чертеже:

5

Трубопровод

Заводской номер: КЗК-16-1-0602830 Количество на модель: 1
КЗК-16-1-0602830
1
6

Номер детали на чертеже:

6

Установка зажима

Заводской номер: ГПД0601180-02 Количество на модель: 4
ГПД0601180-02
4
7

Номер детали на чертеже:

7

Установка зажима

Заводской номер: ГПД0601220-02 Количество на модель: 4
ГПД0601220-02
4
8

Номер детали на чертеже:

8

Установка зажима

Заводской номер: ГПД0601250-02 Количество на модель: 2
ГПД0601250-02
2
9

Номер детали на чертеже:

9

Штуцер

Заводской номер: ГШУ0624010-04 Количество на модель: 3
ГШУ0624010-04
3
10

Номер детали на чертеже:

10

Штуцер

Заводской номер: ГШУ0624010-05 Количество на модель: 1
ГШУ0624010-05
1
11

Номер детали на чертеже:

11

Хомут

Заводской номер: КГС0115770-02 Количество на модель: 9
КГС0115770-02
9
12

Номер детали на чертеже:

12

Хомут

Заводской номер: КГС0115770-04 Количество на модель: 4
КГС0115770-04
4
13

Номер детали на чертеже:

13

Хомут

Заводской номер: КГС0115770-07 Количество на модель: 2
КГС0115770-07
2
14

Номер детали на чертеже:

14

Штуцер

Заводской номер: ГШП0622624 Количество на модель: 4
ГШП0622624
4
15

Номер детали на чертеже:

15

Штуцер

Заводской номер: ГШП0622624-01 Количество на модель: 2
ГШП0622624-01
2
16

Номер детали на чертеже:

16

Втулка

Заводской номер: КВС-1-0152607 Количество на модель: 1
КВС-1-0152607
1
17

Номер детали на чертеже:

17

Оплетка

Заводской номер: ОПЛ0600016-08 Количество на модель: 4
ОПЛ0600016-08
4
18

Номер детали на чертеже:

18

Оплетка

Заводской номер: ОПЛ0600016-18 Количество на модель: 2
ОПЛ0600016-18
2
19

Номер детали на чертеже:

19

Брус

Заводской номер: УЭС0602012А Количество на модель: 4
УЭС0602012А
4
20

Номер детали на чертеже:

20

Втулка

Заводской номер: 500-1015079 Количество на модель: 1
500-1015079
1
21

Номер детали на чертеже:

21

Лента стяжная

Заводской номер: 2-0160981-2 Количество на модель: 9
2-0160981-2
9
22

Номер детали на чертеже:

22

Переходник

Заводской номер: RED10/08LOMDCF Количество на модель: 1
RED10/08LOMDCF
1
23

Номер детали на чертеже:

23

Переходник

Заводской номер: RED12/08LOMDCF Количество на модель: 1
RED12/08LOMDCF
1
24

Номер детали на чертеже:

24

Рукав высокого давления

Заводской номер: РВД6-1SC-М14x1,5-24gr-2600-0gr-90gr Количество на модель: 2
РВД6-1SC-М14x1,5-24gr-2600-0gr-90gr
2
25

Номер детали на чертеже:

25

Рукав высокого давления

Заводской номер: РВД8-2SC-М16x1,5-24gr-2000 Количество на модель: 2
РВД8-2SC-М16x1,5-24gr-2000
2
26

Номер детали на чертеже:

26

Рукав высокого давления

Заводской номер: РВД8-2SC-М16x1,5-24gr-2800 Количество на модель: 1
РВД8-2SC-М16x1,5-24gr-2800
1
27

Номер детали на чертеже:

27

Рукав высокого давления

Заводской номер: РВД8-2SC-М16x1,5-24gr-3100-0gr-45gr Количество на модель: 1
РВД8-2SC-М16x1,5-24gr-3100-0gr-45gr
1
28

Номер детали на чертеже:

28

Рукав высокого давления

Заводской номер: РВД10-2SC-М18x1,5-24gr-700-0gr-90gr Количество на модель: 1
РВД10-2SC-М18x1,5-24gr-700-0gr-90gr
1
29

Номер детали на чертеже:

29

Рукав высокого давления

Заводской номер: РВД10-2SC-М18x1,5-24gr-940-0gr-90gr Количество на модель: 1
РВД10-2SC-М18x1,5-24gr-940-0gr-90gr
1
30

Номер детали на чертеже:

30

Рукав высокого давления

Заводской номер: РВД10-2SC-М18x1,5-24gr-2550-0gr-90gr Количество на модель: 1
РВД10-2SC-М18x1,5-24gr-2550-0gr-90gr
1
31

Номер детали на чертеже:

31

Рукав высокого давления

Заводской номер: РВД10-2SC-М18x1,5-24gr-3100-0gr-45gr Количество на модель: 1
РВД10-2SC-М18x1,5-24gr-3100-0gr-45gr
1
32

Номер детали на чертеже:

32

Рукав высокого давления

Заводской номер: РВД12-2SC-М22x1,5-24gr-1700-0gr-90gr Количество на модель: 2
РВД12-2SC-М22x1,5-24gr-1700-0gr-90gr
2
33

Номер детали на чертеже:

33

Рукав высокого давления

Заводской номер: РВД12-2SC-М22x1,5-24gr-2200 Количество на модель: 1
РВД12-2SC-М22x1,5-24gr-2200
1
34

Номер детали на чертеже:

34

Рукав высокого давления

Заводской номер: РВД12-2SC-М22x1,5-24gr-2600 Количество на модель: 1
РВД12-2SC-М22x1,5-24gr-2600
1
35

Номер детали на чертеже:

35

Рукав высокого давления

Заводской номер: РВД12-2SC-М22x1,5-24gr-4600 Количество на модель: 2
РВД12-2SC-М22x1,5-24gr-4600
2
36

Номер детали на чертеже:

36

Рукав высокого давления

Заводской номер: РВД16-2SC-М26x1,5-24gr-2200 Количество на модель: 1
РВД16-2SC-М26x1,5-24gr-2200
1
37

Номер детали на чертеже:

37

Рукав высокого давления

Заводской номер: РВД16-2SC-М26x1,5-24gr-2650 Количество на модель: 1
РВД16-2SC-М26x1,5-24gr-2650
1
38

Номер детали на чертеже:

38

Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия)

Заводской номер: АВ20-11/ВО8L Количество на модель: 4
АВ20-11/ВО8L
4
39

Номер детали на чертеже:

39

Тройник

Заводской номер: T10LCFX Количество на модель: 1
T10LCFX
1
40

Номер детали на чертеже:

40

Тройник

Заводской номер: T12LCFX Количество на модель: 1
T12LCFX
1
