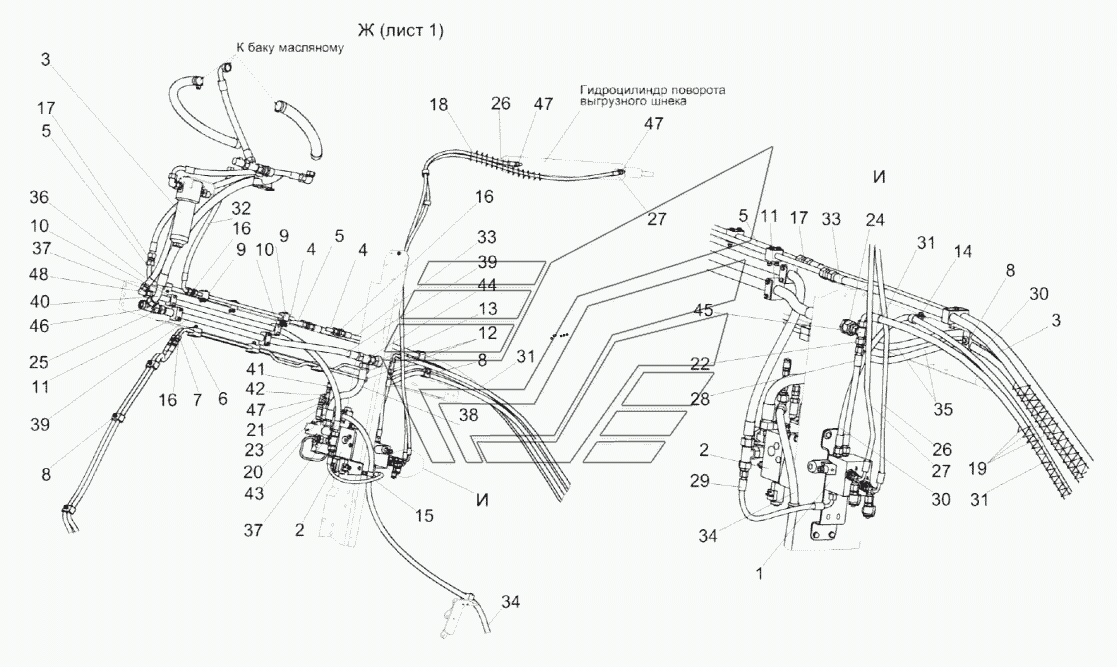

Гидросистема рулевого управления и силовых гидроцилиндров КЗК-2124-0602000 (лист 2) КЗС-2124КР. Каталог 2018г.

Гидросистема рулевого управления и силовых гидроцилиндров КЗК-2124-0602000 (лист 1) КЗС-2124КР Гидросистема рулевого управления и силовых гидроцилиндров КЗК-2124-0602000 (лист 3) КЗС-2124КР

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Гидросистема рулевого управления и силовых гидроцилиндров

Заводской номер: КЗК-2124-0602000 Количество на модель: 1
КЗК-2124-0602000
1
1

Номер детали на чертеже:

1

Гидроблок выгрузного шнека

Заводской номер: КЗК-13-0602370 Количество на модель: 1
КЗК-13-0602370
1
2

Номер детали на чертеже:

2

Гидроблок односекционный

Заводской номер: КЗК-1420-0602310А Количество на модель: 1
КЗК-1420-0602310А
1
3

Номер детали на чертеже:

3

Фильтр напорный

Заводской номер: КЗК-1420-0602340 Количество на модель: 1
КЗК-1420-0602340
1
4

Номер детали на чертеже:

4

Трубопровод

Заводской номер: КЗК-1420-0602830 Количество на модель: 1
КЗК-1420-0602830
1
5

Номер детали на чертеже:

5

Трубопровод

Заводской номер: КЗК-1420-0602850 Количество на модель: 1
КЗК-1420-0602850
1
6

Номер детали на чертеже:

6

Трубопровод

Заводской номер: КЗК-16-1-0602830 Количество на модель: 1
КЗК-16-1-0602830
1
7

Номер детали на чертеже:

7

Трубопровод

Заводской номер: КЗК-16-1-0602840 Количество на модель: 1
КЗК-16-1-0602840
1
8

Номер детали на чертеже:

8

Установка зажима

Заводской номер: ГПД0601220-02 Количество на модель: 4
ГПД0601220-02
4
9

Номер детали на чертеже:

9

Установка зажима

Заводской номер: ГПО0601160-02 Количество на модель: 2
ГПО0601160-02
2
10

Номер детали на чертеже:

10

Установка зажима

Заводской номер: ГПО0601250-02 Количество на модель: 2
ГПО0601250-02
2
11

Номер детали на чертеже:

11

Установка зажима

Заводской номер: ГПО0601280-02 Количество на модель: 2
ГПО0601280-02
2
12

Номер детали на чертеже:

12

Штуцер

Заводской номер: ГШУ0624010-04 Количество на модель: 3
ГШУ0624010-04
3
13

Номер детали на чертеже:

13

Штуцер

Заводской номер: ГШУ0624010-06 Количество на модель: 2
ГШУ0624010-06
2
14

Номер детали на чертеже:

14

Хомут

Заводской номер: КГС0115770-01 Количество на модель: 1
КГС0115770-01
1
15

Номер детали на чертеже:

15

Хомут

Заводской номер: КГС0115770-02 Количество на модель: 9
КГС0115770-02
9
16

Номер детали на чертеже:

16

Штуцер

Заводской номер: ГШП0622624 Количество на модель: 4
ГШП0622624
4
17

Номер детали на чертеже:

17

Штуцер

Заводской номер: ГШП0626624 Количество на модель: 2
ГШП0626624
2
18

Номер детали на чертеже:

18

Оплетка

Заводской номер: ОПЛ0600016-08 Количество на модель: 4
ОПЛ0600016-08
4
19

Номер детали на чертеже:

19

Лента спиральная

Заводской номер: ОПЛ0600016-22 Количество на модель: 7
ОПЛ0600016-22
7
20

Номер детали на чертеже:

20

Датчик давления

Заводской номер: 0705-252-41-B-007 Количество на модель: 1
0705-252-41-B-007
1
21

Номер детали на чертеже:

21

Переходник

Заводской номер: MAVE08LRCF Количество на модель: 1
MAVE08LRCF
1
22

Номер детали на чертеже:

22

Переходник

Заводской номер: RED12/10LOMDCF Количество на модель: 1
RED12/10LOMDCF
1
23

Номер детали на чертеже:

23

Переходник

Заводской номер: RED15/08LOMDCF Количество на модель: 2
RED15/08LOMDCF
2
24

Номер детали на чертеже:

24

Переходник

Заводской номер: RED22/12LOMDCF Количество на модель: 1
RED22/12LOMDCF
1
25

Номер детали на чертеже:

25

Переходник

Заводской номер: RED28/22LOMDCF Количество на модель: 1
RED28/22LOMDCF
1
26

Номер детали на чертеже:

26

Рукав высокого давления

Заводской номер: РВД6-1SC-М14x1,5-24gr-2000-0gr-90gr Количество на модель: 1
РВД6-1SC-М14x1,5-24gr-2000-0gr-90gr
1
27

Номер детали на чертеже:

27

Рукав высокого давления

Заводской номер: РВД6-1SC-М14x1,5-24gr-2400-0gr-90gr Количество на модель: 1
РВД6-1SC-М14x1,5-24gr-2400-0gr-90gr
1
28

Номер детали на чертеже:

28

Рукав высокого давления

Заводской номер: РВД8-2SC-М16x1,5-24gr-320 Количество на модель: 1
РВД8-2SC-М16x1,5-24gr-320
1
29

Номер детали на чертеже:

29

Рукав высокого давления

Заводской номер: РВД8-2SC-М16x1,5-24gr-520-0gr-90gr Количество на модель: 1
РВД8-2SC-М16x1,5-24gr-520-0gr-90gr
1
30

Номер детали на чертеже:

30

Рукав высокого давления

Заводской номер: РВД8-2SC-М16x1,5-24gr-2800 Количество на модель: 1
РВД8-2SC-М16x1,5-24gr-2800
1
31

Номер детали на чертеже:

31

Рукав высокого давления

Заводской номер: РВД10-2SC-М18x1,5-24gr-2550-0gr-90gr Количество на модель: 1
РВД10-2SC-М18x1,5-24gr-2550-0gr-90gr
1
32

Номер детали на чертеже:

32

Рукав высокого давления

Заводской номер: РВД12-2SC-М22x1,5-24gr-640-0gr-90gr Количество на модель: 1
РВД12-2SC-М22x1,5-24gr-640-0gr-90gr
1
33

Номер детали на чертеже:

33

Рукав высокого давления

Заводской номер: РВД12-2SC-М22x1,5-24gr-2600 Количество на модель: 1
РВД12-2SC-М22x1,5-24gr-2600
1
34

Номер детали на чертеже:

34

Рукав высокого давления

Заводской номер: РВД12-2SC-М22x1,5-24gr-2900-0gr-90gr Количество на модель: 1
РВД12-2SC-М22x1,5-24gr-2900-0gr-90gr
1
35

Номер детали на чертеже:

35

Рукав высокого давления

Заводской номер: РВД12-2SC-М22x1,5-24gr-4600 Количество на модель: 2
РВД12-2SC-М22x1,5-24gr-4600
2
36

Номер детали на чертеже:

36

Рукав высокого давления

Заводской номер: РВД16-2SC-М26x1,5-24gr-700 Количество на модель: 1
РВД16-2SC-М26x1,5-24gr-700
1
37

Номер детали на чертеже:

37

Рукав высокого давления

Заводской номер: РВД16-2SC-М26x1,5-24gr-1460 Количество на модель: 1
РВД16-2SC-М26x1,5-24gr-1460
1
38

Номер детали на чертеже:

38

Рукав высокого давления

Заводской номер: РВД20-2SC-М30x2-24gr-440 Количество на модель: 1
РВД20-2SC-М30x2-24gr-440
1
39

Номер детали на чертеже:

39

Рукав высокого давления

Заводской номер: РВД20-2SC-М30x2-24gr-1100 Количество на модель: 1
РВД20-2SC-М30x2-24gr-1100
1
40

Номер детали на чертеже:

40

Рукав высокого давления

Заводской номер: РВД25-1SC-М36x2-24gr-2000-0gr-45gr Количество на модель: 1
РВД25-1SC-М36x2-24gr-2000-0gr-45gr
1
41

Номер детали на чертеже:

41

Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия)

Заводской номер: АВ20-11/ВО8L Количество на модель: 4
АВ20-11/ВО8L
4
42

Номер детали на чертеже:

42

Тройник

Заводской номер: EL08LOMDCF Количество на модель: 1
EL08LOMDCF
1
43

Номер детали на чертеже:

43

Тройник

Заводской номер: EL15LOMDCF Количество на модель: 2
EL15LOMDCF
2
44

Номер детали на чертеже:

44

Тройник

Заводской номер: EL22LOMDCF Количество на модель: 3
EL22LOMDCF
3
45

Номер детали на чертеже:

45

Тройник

Заводской номер: ET12LOMDCF Количество на модель: 1
ET12LOMDCF
1
46

Номер детали на чертеже:

46

Тройник

Заводской номер: T28LCFX Количество на модель: 1
T28LCFX
1
47

Номер детали на чертеже:

47

Угольник

Заводской номер: EW08LOMDCF Количество на модель: 3
EW08LOMDCF
3
48

Номер детали на чертеже:

48

Угольник

Заводской номер: W18LCFX Количество на модель: 1
W18LCFX
1
