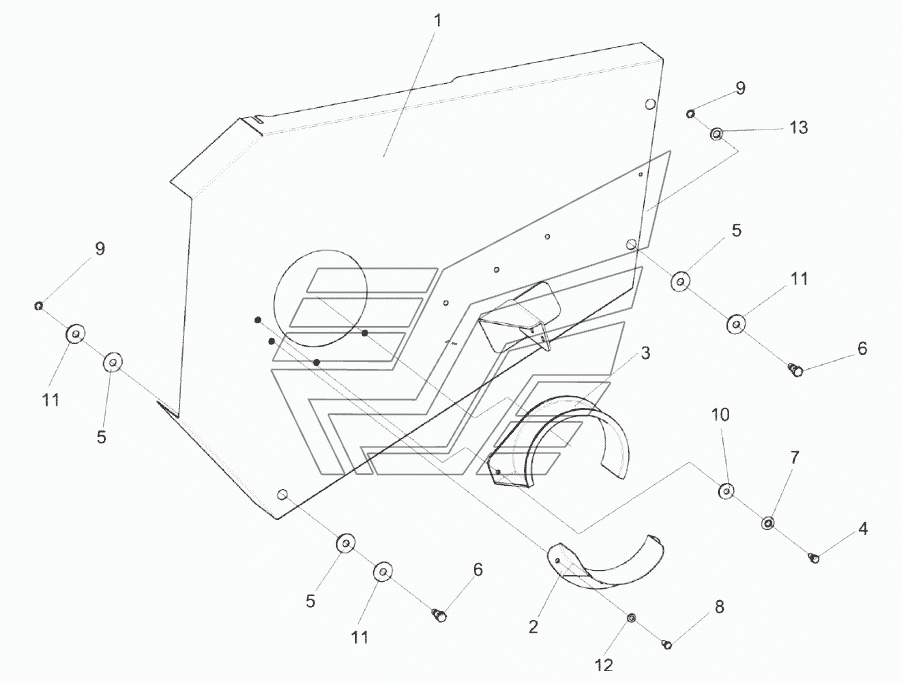

Ограждение КЗК-1420-1800100 КЗС-1624-1. Каталог 2017г.

Установка камеры наклонной КЗК-1420-1800000 (лист 3) КЗС-1624-1 Камера наклонная КЗК-1420-1800010 (лист 1) КЗС-1624-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Ограждение

Заводской номер: КЗК-1420-1800100 Количество на модель: 1
КЗК-1420-1800100
1
1

Номер детали на чертеже:

1

Ограждение

Заводской номер: КЗК-1420-1800120 Количество на модель: 1
КЗК-1420-1800120
1
2

Номер детали на чертеже:

2

Щиток

Заводской номер: КЗК-1420-1800006 Количество на модель: 1
КЗК-1420-1800006
1
3

Номер детали на чертеже:

3

Щиток

Заводской номер: КЗК-1420-1800007 Количество на модель: 1
КЗК-1420-1800007
1
4

Номер детали на чертеже:

4

Болт

Заводской номер: КЗК-1420-1800625 Количество на модель: 1
КЗК-1420-1800625
1
5

Номер детали на чертеже:

5

Прокладка

Заводской номер: КЗР1525002 Количество на модель: 4
КЗР1525002
4
6

Номер детали на чертеже:

6

Винт

Заводской номер: КЗР1525606 Количество на модель: 3
КЗР1525606
3
7

Номер детали на чертеже:

7

Шайба

Заводской номер: КЗ0290455А Количество на модель: 1
КЗ0290455А
1
8

Номер детали на чертеже:

8

Болт М8-6eх16-7796

Заводской номер: БолтМ8-6eх16-7796 Количество на модель: 3
БолтМ8-6eх16-7796
3
9

Номер детали на чертеже:

9

Кольцо В12-13940

Заводской номер: В12-13940 Количество на модель: 3
В12-13940
3
10

Номер детали на чертеже:

10

Шайба C 10.01-6958

Заводской номер: ШайбаC10.01-6958 Количество на модель: 1
ШайбаC10.01-6958
1
11

Номер детали на чертеже:

11

Шайба C 12.01-6958

Заводской номер: ШайбаC12.01-6958 Количество на модель: 4
ШайбаC12.01-6958
4
12

Номер детали на чертеже:

12

Шайба C.8.01-11371

Заводской номер: ШайбаC.8.01-11371 Количество на модель: 3
ШайбаC.8.01-11371
3
13

Номер детали на чертеже:

13

Шайба C.12.01-11371

Заводской номер: ШайбаC.12.01-11371 Количество на модель: 2
ШайбаC.12.01-11371
2
