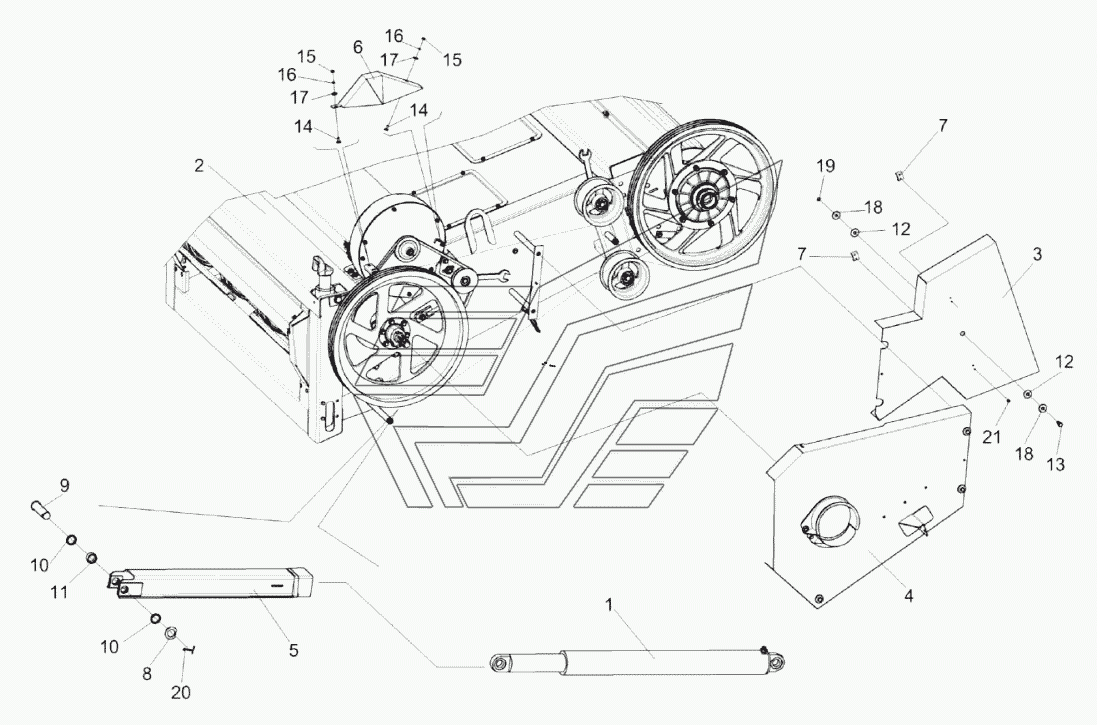

Установка камеры наклонной КЗК-1420-1800000 (лист 3) КЗС-1624-1. Каталог 2017г.

Установка камеры наклонной КЗК-1420-1800000 (лист 2) КЗС-1624-1 Ограждение КЗК-1420-1800100 КЗС-1624-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка камеры наклонной

Заводской номер: КЗК-1420-1800000 Количество на модель: 1
КЗК-1420-1800000
1

Номер детали на чертеже:

Ограждение

Заводской номер: КЗК-1420-1800020 Количество на модель: 1
КЗК-1420-1800020
1
1

Номер детали на чертеже:

1

Гидроцилиндр подъема наклонной камеры

Заводской номер: КЗК-1420-0602510 Количество на модель: 2
КЗК-1420-0602510
2
2

Номер детали на чертеже:

2

Камера наклонная

Заводской номер: КЗК-1420-1800010 Количество на модель: 1
КЗК-1420-1800010
1
3

Номер детали на чертеже:

3

Ограждение

Заводской номер: КЗК-1420-1800030 Количество на модель: 1
КЗК-1420-1800030
1
4

Номер детали на чертеже:

4

Ограждение

Заводской номер: КЗК-1420-1800100 Количество на модель: 1
КЗК-1420-1800100
1
5

Номер детали на чертеже:

5

Упор

Заводской номер: КЗК-1420-1800210 Количество на модель: 1
КЗК-1420-1800210
1
6

Номер детали на чертеже:

6

Щиток

Заводской номер: КЗК-1420-1800453 Количество на модель: 1
КЗК-1420-1800453
1
7

Номер детали на чертеже:

7

Скоба

Заводской номер: КЗК-1420-1800457 Количество на модель: 2
КЗК-1420-1800457
2
8

Номер детали на чертеже:

8

Шайба

Заводской номер: КЗК-1420-1800465 Количество на модель: 4
КЗК-1420-1800465
4
9

Номер детали на чертеже:

9

Ось

Заводской номер: КЗК-1420-1800614 Количество на модель: 1
КЗК-1420-1800614
1
10

Номер детали на чертеже:

10

Кольцо

Заводской номер: КЗК-1420-1800802 Количество на модель: 4
КЗК-1420-1800802
4
11

Номер детали на чертеже:

11

Втулка

Заводской номер: КЗК-1420-1800803 Количество на модель: 4
КЗК-1420-1800803
4
12

Номер детали на чертеже:

12

Прокладка

Заводской номер: КЗР1525002 Количество на модель: 2
КЗР1525002
2
13

Номер детали на чертеже:

13

Винт

Заводской номер: КЗР1525606 Количество на модель: 1
КЗР1525606
1
14

Номер детали на чертеже:

14

Болт М6-6eх16-7802

Заводской номер: БолтМ6-6eх16-7802 Количество на модель: 3
БолтМ6-6eх16-7802
3
15

Номер детали на чертеже:

15

Гайка М6-6G.8-5915

Заводской номер: ГайкаМ6-6G.8-5915 Количество на модель: 5
ГайкаМ6-6G.8-5915
5
16

Номер детали на чертеже:

16

Шайба

Заводской номер: Шайба6.65Г.06-6402 Количество на модель: 4
Шайба6.65Г.06-6402
4
17

Номер детали на чертеже:

17

Шайба C 6.01-6958

Заводской номер: ШайбаC6.01-6958 Количество на модель: 3
ШайбаC6.01-6958
3
18

Номер детали на чертеже:

18

Шайба C 12.01-6958

Заводской номер: ШайбаC12.01-6958 Количество на модель: 2
ШайбаC12.01-6958
2
19

Номер детали на чертеже:

19

Кольцо В12-13940

Заводской номер: В12-13940 Количество на модель: 1
В12-13940
1
20

Номер детали на чертеже:

20

Шплинт 6,3х45-397

Заводской номер: Шплинт6,3х45-397 Количество на модель: 4
Шплинт6,3х45-397
4
21

Номер детали на чертеже:

21

Заклепка отрывная

Заводской номер: W-9131Ф4,8Х11,3 Количество на модель: 4
W-9131Ф4,8Х11,3
4
