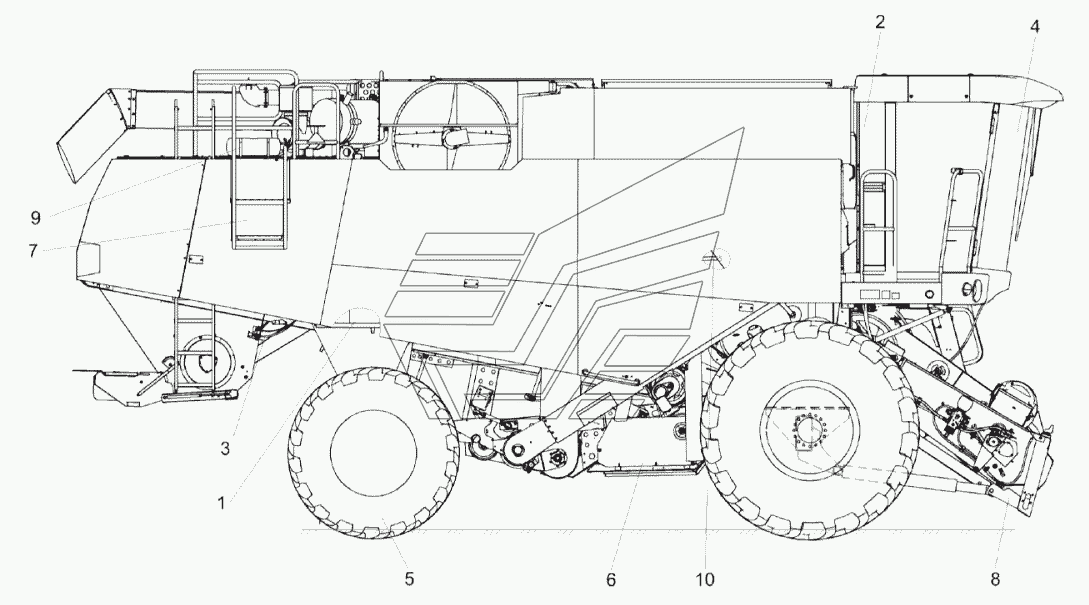

Молотилка самоходная КЗК-16-1-0100000 (вид справа) КЗС-1624-1. Каталог 2017г.

Молотилка самоходная КЗК-16-1-0100000 (вид слева) КЗС-1624-1 Установка камеры наклонной КЗК-1420-1800000 (лист 1) КЗС-1624-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Молотилка самоходная

Заводской номер: КЗК-16-1-0100000 Количество на модель:
КЗК-16-1-0100000
1

Номер детали на чертеже:

1

Установка топливной системы

Заводской номер: КЗК-16-1-0126000 Количество на модель: 1
КЗК-16-1-0126000
1
2

Номер детали на чертеже:

2

Установка централизованной системы смазки

Заводской номер: КЗК-16-1-0185000 Количество на модель: 1
КЗК-16-1-0185000
1
3

Номер детали на чертеже:

3

Пневмосистема

Заводской номер: КЗК-16-1-0800000 Количество на модель: 1
КЗК-16-1-0800000
1
4

Номер детали на чертеже:

4

Установка кабины

Заводской номер: КЗК-14-0120000-01 Количество на модель: 1
КЗК-14-0120000-01
1
5

Номер детали на чертеже:

5

Установка колес

Заводской номер: КЗК-1420-0100040 Количество на модель: 1
КЗК-1420-0100040
1
6

Номер детали на чертеже:

6

Установка ограждения

Заводской номер: КЗК-1420-0100100 Количество на модель: 1
КЗК-1420-0100100
1
7

Номер детали на чертеже:

7

Установка площадки обслуживания моторной установки

Заводской номер: КЗК-16-1-0131000 Количество на модель: 1
КЗК-16-1-0131000
1
8

Номер детали на чертеже:

8

Установка камеры наклонной

Заводской номер: КЗК-1420-1800000 Количество на модель: 1
КЗК-1420-1800000
1
9

Номер детали на чертеже:

9

Обод

Заводской номер: КЗК-12-0100410 Количество на модель: 3
КЗК-12-0100410
3
10

Номер детали на чертеже:

10

Труба

Заводской номер: КЗК-1420-0100803 Количество на модель: 1
КЗК-1420-0100803
1
