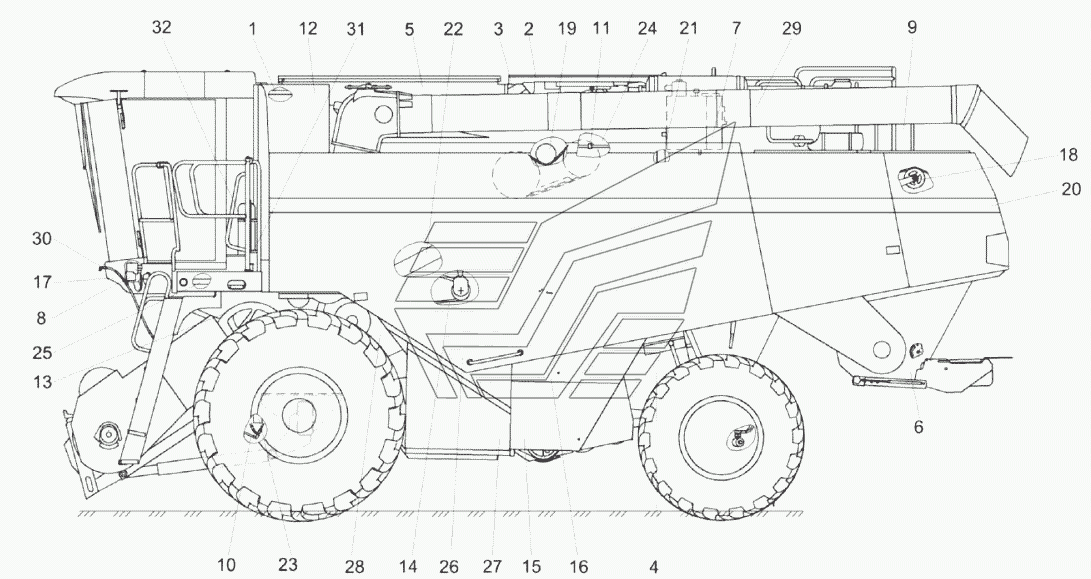

Молотилка самоходная КЗК-16-1-0100000 (вид слева) КЗС-1624-1. Каталог 2017г.

Молотилка самоходная КЗК-16-1-0100000 (вид справа) КЗС-1624-1

Вид отображения:

Детали справа

По ширине экрана

КЗК-16-1-0100000

КЗК-16-1-0600000-01

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Молотилка самоходная

Заводской номер: КЗК-16-1-0100000 Количество на модель:

КЗК-16-1-0100000

Номер детали на чертеже:

Гидросистема

Заводской номер: КЗК-16-1-0600000-01 Количество на модель: 1

КЗК-16-1-0600000-01

1

1

Номер детали на чертеже:

1

Установка климатическая

Заводской номер: КЗК-16-1-0113000 Количество на модель: 1

КЗК-16-1-0113000

1

2

Номер детали на чертеже:

2

Установка крыши моторного отсека

Заводской номер: КЗК-16-1-0124000 Количество на модель: 1

КЗК-16-1-0124000

1

3

Номер детали на чертеже:

3

Установка рамы опорной

Заводской номер: КЗК-16-1-0124070 Количество на модель: 1

КЗК-16-1-0124070

1

4

Номер детали на чертеже:

4

Очистка

Заводской номер: КЗК-16-1-0202000 Количество на модель: 1

КЗК-16-1-0202000

1

5

Номер детали на чертеже:

5

Установка бункера

Заводской номер: КЗК-16-1-0203000 Количество на модель: 1

КЗК-16-1-0203000

1

6

Номер детали на чертеже:

6

Установка соломоизмельчителя

Заводской номер: КЗК-16-1-0290500 Количество на модель: 1

КЗК-16-1-0290500

1

7

Номер детали на чертеже:

7

Гидросистема привода ходовой части комбайна

Заводской номер: КЗК-16-1-0611000 Количество на модель: 1

КЗК-16-1-0611000

1

8

Номер детали на чертеже:

8

Гидросистема рулевого управления и силовых гидроцилиндров комбайна КЗС-1624-1

Заводской номер: КЗК-16-1-0602000 Количество на модель: 1

КЗК-16-1-0602000

1

9

Номер детали на чертеже:

9

Гидросистема привода радиатора комбайна КЗС-1624-1

Заводской номер: КЗК-16-1-0604000 Количество на модель: 1

КЗК-16-1-0604000

1

10

Номер детали на чертеже:

10

Гидросистема привода стояночного тормоза комбайна КЗС-1624-1

Заводской номер: КЗК-16-1-0606000 Количество на модель: 1

КЗК-16-1-0606000

1

11

Номер детали на чертеже:

11

Гидросистема низкого давления

Заводской номер: КЗК-16-1-0609000А Количество на модель: 1

КЗК-16-1-0609000А

1

12

Номер детали на чертеже:

12

Установка электрооборудования молотилки

Заводской номер: КЗК-16-1-0721000 Количество на модель: 1

КЗК-16-1-0721000

1

13

Номер детали на чертеже:

13

Установка привода наклонной камеры

Заводской номер: КЗК-14-0125000Б Количество на модель: 1

КЗК-14-0125000Б

1

14

Номер детали на чертеже:

14

Установка привода гидронасоса мотовила

Заводской номер: КЗК-14-0127000Б Количество на модель: 1

КЗК-14-0127000Б

1

15

Номер детали на чертеже:

15

Установка ящика аккумуляторного

Заводской номер: КЗК-14-0129000 Количество на модель: 1

КЗК-14-0129000

1

16

Номер детали на чертеже:

16

Установка ящика инструментального

Заводской номер: КЗК-14-0130000 Количество на модель: 1

КЗК-14-0130000

1

17

Номер детали на чертеже:

17

Установка подрамника кабины

Заводской номер: КЗК-14-0133000А Количество на модель: 1

КЗК-14-0133000А

1

18

Номер детали на чертеже:

18

Установка привода соломосепаратора

Заводской номер: КЗК-14-0212100Б Количество на модель: 1

КЗК-14-0212100Б

1

19

Номер детали на чертеже:

19

Установка привода выгрузки

Заводской номер: КЗК-14-0221000А Количество на модель: 1

КЗК-14-0221000А

1

20

Номер детали на чертеже:

20

Отделка молотилки самоходной

Заводской номер: КЗК-1420-0100010А-01 Количество на модель: 1

КЗК-1420-0100010А-01

1

21

Номер детали на чертеже:

21

Установка ступеньки

Заводской номер: КЗК-1420-0100050 Количество на модель: 1

КЗК-1420-0100050

1

22

Номер детали на чертеже:

22

Установка короба маслопроводов

Заводской номер: КЗК-1420-0100060А Количество на модель: 1

КЗК-1420-0100060А

1

23

Номер детали на чертеже:

23

Установка гидромотора

Заводской номер: КЗК-1420-0100070-01 Количество на модель: 1

КЗК-1420-0100070-01

1

24

Номер детали на чертеже:

24

Установка гидронасосов

Заводской номер: КЗК-16-1-0100200-01 Количество на модель: 1

КЗК-16-1-0100200-01

1

25

Номер детали на чертеже:

25

Установка тормозных трубопроводов

Заводской номер: КЗК-1420-0119100А Количество на модель: 1

КЗК-1420-0119100А

1

26

Номер детали на чертеже:

26

Установка капотов и ограждений

Заводской номер: КЗК-1420-0128000-01 Количество на модель: 1

КЗК-1420-0128000-01

1

27

Номер детали на чертеже:

27

Установка опор капотов

Заводской номер: КЗК-1420-0132000 Количество на модель: 1

КЗК-1420-0132000

1

28

Номер детали на чертеже:

28

Установка капотов

Заводской номер: КЗК-1420-0132100 Количество на модель: 1

КЗК-1420-0132100

1

29

Номер детали на чертеже:

29

Установка системы выгрузки

Заводской номер: КЗК-1420-0206000 Количество на модель: 1

КЗК-1420-0206000

1

30

Номер детали на чертеже:

30

Гидросистема привода мотовила комбайна КЗС-1420

Заводской номер: КЗК-1420-0608000 Количество на модель: 1

КЗК-1420-0608000

1

31

Номер детали на чертеже:

31

Обод

Заводской номер: КЗК-12-0100410 Количество на модель: 1

КЗК-12-0100410

1
