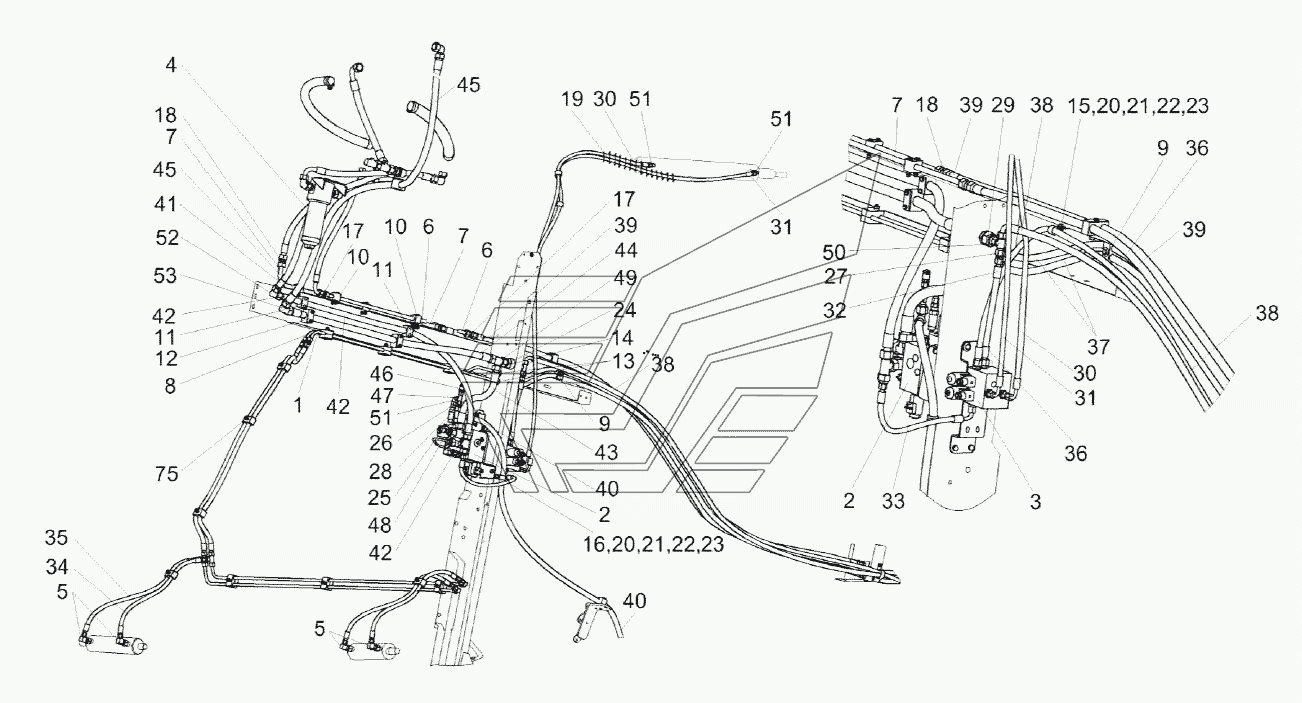

Гидросистема рулевого управления и силовых гидроцилиндров комбайна КЗС-1624-1

Заводской номер: КЗК-16-1-0602000 Количество на модель: 1

КЗК-16-1-0602000

Номер детали на чертеже:

Трубопровод

Заводской номер: КЗК-16-1-0602800 Количество на модель: 1

КЗК-16-1-0602800

Номер детали на чертеже:

Гидроблок односекционный

Заводской номер: КЗК-1420-0602310А Количество на модель: 1

КЗК-1420-0602310А

Номер детали на чертеже:

Гидроблок двухсекционный

Заводской номер: КЗК-1420-0602330 Количество на модель: 1

КЗК-1420-0602330

Номер детали на чертеже:

Фильтр напорный

Заводской номер: КЗК-1420-0602340 Количество на модель: 1

КЗК-1420-0602340

Номер детали на чертеже:

Угольник

Заводской номер: КЗК-1420-0602620 Количество на модель: 4

КЗК-1420-0602620

Номер детали на чертеже:

Трубопровод

Заводской номер: КЗК-1420-0602830 Количество на модель: 1

КЗК-1420-0602830

Номер детали на чертеже:

Трубопровод

Заводской номер: КЗК-1420-0602850 Количество на модель: 1

КЗК-1420-0602850

Номер детали на чертеже:

Трубопровод

Заводской номер: КЗК-1420-0602860 Количество на модель: 1

КЗК-1420-0602860

Номер детали на чертеже:

Установка зажима

Заводской номер: ГПД0601180-02 Количество на модель: 8

ГПД0601180-02

Номер детали на чертеже:

Установка зажима

Заводской номер: ГПО0601160-02 Количество на модель: 2

ГПО0601160-02

Номер детали на чертеже:

Установка зажима

Заводской номер: ГПО0601250-02 Количество на модель: 2

ГПО0601250-02

Номер детали на чертеже:

Установка зажима

Заводской номер: ГПО0601280-02 Количество на модель: 2

ГПО0601280-02

Номер детали на чертеже:

Штуцер

Заводской номер: ГШУ0624010-03 Количество на модель: 4

ГШУ0624010-03

Номер детали на чертеже:

Штуцер

Заводской номер: ГШУ0624010-06 Количество на модель: 2

ГШУ0624010-06

Номер детали на чертеже:

Хомут

Заводской номер: КГС0115770-01 Количество на модель: 1

КГС0115770-01

Номер детали на чертеже:

Хомут

Заводской номер: КГС0115770-02 Количество на модель: 8

КГС0115770-02

Номер детали на чертеже:

Штуцер

Заводской номер: ГШП0622624 Количество на модель: 2

ГШП0622624

Номер детали на чертеже:

Штуцер

Заводской номер: ГШП0626624 Количество на модель: 2

ГШП0626624

Номер детали на чертеже:

Оплетка

Заводской номер: ОПЛ0600016-08 Количество на модель: 2

ОПЛ0600016-08

Номер детали на чертеже:

Болт М8-6eХ20-7796

Заводской номер: БолтМ8-6eХ20-7796 Количество на модель: 3

БолтМ8-6eХ20-7796

Номер детали на чертеже:

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 12

ГайкаМ8-6G-5915

Номер детали на чертеже:

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 16

Шайба8Т.65Г-6402

Номер детали на чертеже:

Шайба C.8.01-11371

Заводской номер: ШайбаC.8.01-11371 Количество на модель: 14

ШайбаC.8.01-11371

Номер детали на чертеже:

Шайба

Заводской номер: ШайбаC.30.01-11371 Количество на модель: 2

ШайбаC.30.01-11371

Номер детали на чертеже:

Датчик давления

Заводской номер: 0705-252-41-B-007 Количество на модель: 1

0705-252-41-B-007

Номер детали на чертеже:

Переходник

Заводской номер: MAVE08LRCF Количество на модель: 1

MAVE08LRCF

Номер детали на чертеже:

Переходник

Заводской номер: RED12/10LOMDCF Количество на модель: 5

RED12/10LOMDCF

Номер детали на чертеже:

Переходник

Заводской номер: RED15/08LOMDCF Количество на модель: 2

RED15/08LOMDCF

Номер детали на чертеже:

Переходник

Заводской номер: RED22/12LOMDCF Количество на модель: 1

RED22/12LOMDCF

Номер детали на чертеже:

Рукав высокого давления

Заводской номер: РВД6-1SC-М14Х1,5-24-2000-0-90 Количество на модель: 1

РВД6-1SC-М14Х1,5-24-2000-0-90

Номер детали на чертеже:

Рукав высокого давления

Заводской номер: РВД6-1SC-М14Х1,5-24-2400-0-90 Количество на модель: 1

РВД6-1SC-М14Х1,5-24-2400-0-90

Номер детали на чертеже:

Рукав высокого давления

Заводской номер: РВД8-2SC-М16Х1,5-24-320 Количество на модель: 1

РВД8-2SC-М16Х1,5-24-320

Номер детали на чертеже:

Рукав высокого давления

Заводской номер: РВД8-2SC-М16Х1,5-24-520-0-90 Количество на модель: 1

РВД8-2SC-М16Х1,5-24-520-0-90

Номер детали на чертеже:

Рукав высокого давления

Заводской номер: РВД8-2SC-М16Х1,5-24-900 Количество на модель: 2

РВД8-2SC-М16Х1,5-24-900

Номер детали на чертеже:

Рукав высокого давления

Заводской номер: РВД8-2SC-М16Х1,5-24-1000 Количество на модель: 2

РВД8-2SC-М16Х1,5-24-1000

Номер детали на чертеже:

Рукав высокого давления

Заводской номер: РВД8-2SC-М16Х1,5-24-2800 Количество на модель: 1

РВД8-2SC-М16Х1,5-24-2800

Номер детали на чертеже:

Рукав высокого давления

Заводской номер: РВД10-2SC-М18Х1,5-24-2300 Количество на модель: 2

РВД10-2SC-М18Х1,5-24-2300

Номер детали на чертеже:

Рукав высокого давления

Заводской номер: РВД10-2SC-М18Х1,5-24-2550-0-90 Количество на модель: 1

РВД10-2SC-М18Х1,5-24-2550-0-90

Номер детали на чертеже:

Рукав высокого давления

Заводской номер: РВД12-2SC-М22Х1,5-24-2600 Количество на модель: 1

РВД12-2SC-М22Х1,5-24-2600

Номер детали на чертеже:

Рукав высокого давления

Заводской номер: РВД12-2SC-М22Х1,5-24-2900-0-45 Количество на модель: 1

РВД12-2SC-М22Х1,5-24-2900-0-45

Номер детали на чертеже:

Рукав высокого давления

Заводской номер: РВД16-2SC-М26Х1,5-24-700 Количество на модель: 1

РВД16-2SC-М26Х1,5-24-700

Номер детали на чертеже:

Рукав высокого давления

Заводской номер: РВД16-2SC-М26Х1,5-24-1460 Количество на модель: 1

РВД16-2SC-М26Х1,5-24-1460

Номер детали на чертеже:

Рукав высокого давления

Заводской номер: РВД20-2SC-М30Х2-24-440 Количество на модель: 1

РВД20-2SC-М30Х2-24-440

Номер детали на чертеже:

Рукав высокого давления

Заводской номер: РВД20-2SC-М30Х2-24-1100 Количество на модель: 1

РВД20-2SC-М30Х2-24-1100

Номер детали на чертеже:

Рукав высокого давления

Заводской номер: РВД20-2SC-М30Х2-24-2000 Количество на модель: 1

РВД20-2SC-М30Х2-24-2000

Номер детали на чертеже:

Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия)

Заводской номер: АВ20-11/ВО8L Количество на модель: 2

АВ20-11/ВО8L

Номер детали на чертеже:

Тройник

Заводской номер: EL08LOMDCF Количество на модель: 1

EL08LOMDCF

Номер детали на чертеже:

Тройник

Заводской номер: EL15LOMDCF Количество на модель: 2

EL15LOMDCF

Номер детали на чертеже:

Тройник

Заводской номер: EL22LOMDCF Количество на модель: 3

EL22LOMDCF

Номер детали на чертеже:

Тройник

Заводской номер: ET12LOMDCF Количество на модель: 1

ET12LOMDCF

Номер детали на чертеже:

Угольник

Заводской номер: EW08LOMDCF Количество на модель: 3

EW08LOMDCF

Номер детали на чертеже:

Угольник

Заводской номер: W18LCFX Количество на модель: 1

W18LCFX

Номер детали на чертеже:

Угольник

Заводской номер: W22LCFX Количество на модель: 1

W22LCFX
