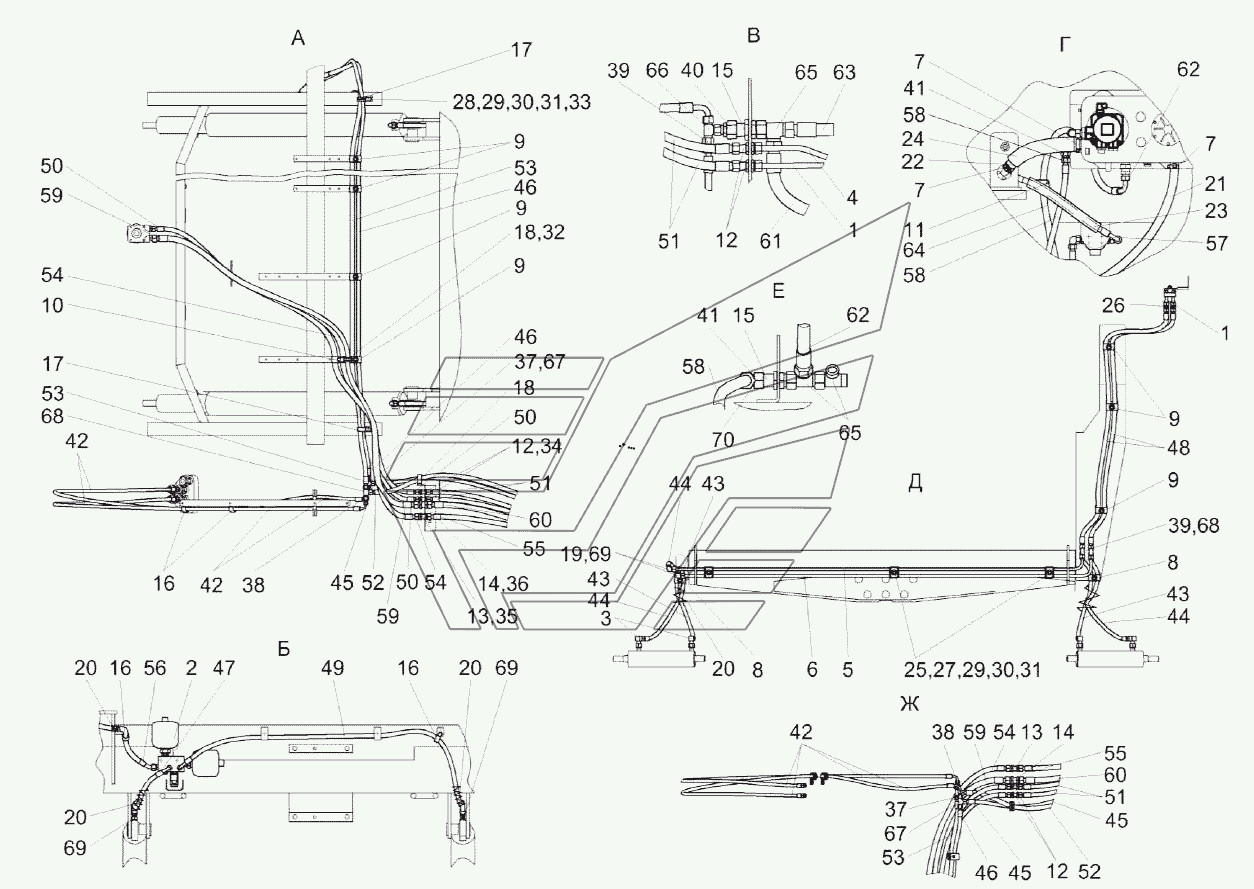

Гидросистема рулевого управления КЗС-1624-1 КЗК-16-1-0602000 (лист 2) КЗС-1624-1. Каталог 2017г.

Гидросистема рулевого управления КЗС-1624-1 КЗК-16-1-0602000 (лист 1) КЗС-1624-1 Гидросистема рулевого управления КЗС-1624-1 КЗК-16-1-0602000 (лист 3) КЗС-1624-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Гидросистема рулевого управления и силовых гидроцилиндров комбайна КЗС-1624-1

Заводской номер: КЗК-16-1-0602000 Количество на модель: 1
КЗК-16-1-0602000
1
1

Номер детали на чертеже:

1

Трубопровод

Заводской номер: КЗК-16-1-0602800 Количество на модель: 1
КЗК-16-1-0602800
1
2

Номер детали на чертеже:

2

Гидроблок демпфирования

Заводской номер: КЗК-1420-0602300 Количество на модель: 1
КЗК-1420-0602300
1
3

Номер детали на чертеже:

3

Угольник

Заводской номер: КЗК-1420-0602620 Количество на модель: 4
КЗК-1420-0602620
4
4

Номер детали на чертеже:

4

Трубопровод

Заводской номер: КЗК-1420-0602860 Количество на модель: 1
КЗК-1420-0602860
1
5

Номер детали на чертеже:

5

Трубопровод

Заводской номер: КЗК-1420-0602880 Количество на модель: 1
КЗК-1420-0602880
1
6

Номер детали на чертеже:

6

Трубопровод

Заводской номер: КЗК-1420-0602880-01 Количество на модель: 1
КЗК-1420-0602880-01
1
7

Номер детали на чертеже:

7

Хомут стяжной

Заводской номер: А23.02.170 Количество на модель: 4
А23.02.170
4
8

Номер детали на чертеже:

8

Установка зажима

Заводской номер: ГПД0601160-02 Количество на модель: 2
ГПД0601160-02
2
9

Номер детали на чертеже:

9

Установка зажима

Заводской номер: ГПД0601180-02 Количество на модель: 8
ГПД0601180-02
8
10

Номер детали на чертеже:

10

Установка зажима

Заводской номер: ГПД0601250-02 Количество на модель: 2
ГПД0601250-02
2
11

Номер детали на чертеже:

11

Установка зажима

Заводской номер: ГПО0601280 Количество на модель: 1
ГПО0601280
1
12

Номер детали на чертеже:

12

Штуцер

Заводской номер: ГШУ0624010-03 Количество на модель: 4
ГШУ0624010-03
4
13

Номер детали на чертеже:

13

Штуцер

Заводской номер: ГШУ0624010-04 Количество на модель: 1
ГШУ0624010-04
1
14

Номер детали на чертеже:

14

Штуцер

Заводской номер: ГШУ0624010-05 Количество на модель: 1
ГШУ0624010-05
1
15

Номер детали на чертеже:

15

Штуцер

Заводской номер: ГШУ0624010-06 Количество на модель: 2
ГШУ0624010-06
2
16

Номер детали на чертеже:

16

Хомут

Заводской номер: КГС0115770-02 Количество на модель: 8
КГС0115770-02
8
17

Номер детали на чертеже:

17

Хомут

Заводской номер: КГС0115770-04 Количество на модель: 2
КГС0115770-04
2
18

Номер детали на чертеже:

18

Хомут

Заводской номер: КГС0115770-05 Количество на модель: 3
КГС0115770-05
3
19

Номер детали на чертеже:

19

Штуцер

Заводской номер: ГШП0618624-01 Количество на модель: 2
ГШП0618624-01
2
20

Номер детали на чертеже:

20

Оплетка 20x16x20

Заводской номер: ОПЛ0600016-06 Количество на модель: 8
ОПЛ0600016-06
8
21

Номер детали на чертеже:

21

Рукав

Заводской номер: РНД0250022-65 Количество на модель: 1
РНД0250022-65
1
22

Номер детали на чертеже:

22

Рукав всасывающий 17 G-20

Заводской номер: РНД0320022-29 Количество на модель: 1
РНД0320022-29
1
23

Номер детали на чертеже:

23

Рукав

Заводской номер: РТЗ0380051-35 Количество на модель: 1
РТЗ0380051-35
1
24

Номер детали на чертеже:

24

Рукав

Заводской номер: РТЗ0510051-27 Количество на модель: 1
РТЗ0510051-27
1
25

Номер детали на чертеже:

25

Брус

Заводской номер: УЭС0602012А Количество на модель: 12
УЭС0602012А
12
26

Номер детали на чертеже:

26

Прижим

Заводской номер: УЭС0602602-01 Количество на модель: 2
УЭС0602602-01
2
27

Номер детали на чертеже:

27

Болт М8-6eХ45-7796

Заводской номер: БолтМ8-6eХ45-7796 Количество на модель: 6
БолтМ8-6eХ45-7796
6
28

Номер детали на чертеже:

28

Болт

Заводской номер: БолтМ8-6eХ20-7802 Количество на модель: 2
БолтМ8-6eХ20-7802
2
29

Номер детали на чертеже:

29

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 12
ГайкаМ8-6G-5915
12
30

Номер детали на чертеже:

30

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 16
Шайба8Т.65Г-6402
16
31

Номер детали на чертеже:

31

Шайба C 8.01-6958

Заводской номер: ШайбаC8.01-6958 Количество на модель: 15
ШайбаC8.01-6958
15
32

Номер детали на чертеже:

32

Шайба C.8.01-11371

Заводской номер: ШайбаC.8.01-11371 Количество на модель: 14
ШайбаC.8.01-11371
14
33

Номер детали на чертеже:

33

Шайба C.10.01-11371

Заводской номер: ШайбаC.10.01-11371 Количество на модель: 4
ШайбаC.10.01-11371
4
34

Номер детали на чертеже:

34

Шайба C.18.01-11371

Заводской номер: ШайбаC.18.01-11371 Количество на модель: 4
ШайбаC.18.01-11371
4
35

Номер детали на чертеже:

35

Шайба C.22.01-11371

Заводской номер: ШайбаC.22.01-11371 Количество на модель: 1
ШайбаC.22.01-11371
1
36

Номер детали на чертеже:

36

Шайба C.27.01-11371

Заводской номер: ШайбаC.27.01-11371 Количество на модель: 1
ШайбаC.27.01-11371
1
37

Номер детали на чертеже:

37

Переходник

Заводской номер: RED10/08LOMDCF Количество на модель: 1
RED10/08LOMDCF
1
38

Номер детали на чертеже:

38

Переходник

Заводской номер: RED12/08LOMDCF Количество на модель: 1
RED12/08LOMDCF
1
39

Номер детали на чертеже:

39

Переходник

Заводской номер: RED12/10LOMDCF Количество на модель: 5
RED12/10LOMDCF
5
40

Номер детали на чертеже:

40

Переходник

Заводской номер: RED22/12LOMDCF Количество на модель: 1
RED22/12LOMDCF
1
41

Номер детали на чертеже:

41

Переходник

Заводской номер: RED22/18LOMDCF Количество на модель: 1
RED22/18LOMDCF
1
42

Номер детали на чертеже:

42

Рукав высокого давления

Заводской номер: РВД6-1SC-М14Х1,5-24-2600-0-90 Количество на модель: 2
РВД6-1SC-М14Х1,5-24-2600-0-90
2
43

Номер детали на чертеже:

43

Рукав высокого давления

Заводской номер: РВД8-2SC-М16Х1,5-24-900 Количество на модель: 2
РВД8-2SC-М16Х1,5-24-900
2
44

Номер детали на чертеже:

44

Рукав высокого давления

Заводской номер: РВД8-2SC-М16Х1,5-24-1000 Количество на модель: 2
РВД8-2SC-М16Х1,5-24-1000
2
45

Номер детали на чертеже:

45

Рукав высокого давления

Заводской номер: РВД8-2SC-М16Х1,5-24-2800 Количество на модель: 1
РВД8-2SC-М16Х1,5-24-2800
1
46

Номер детали на чертеже:

46

Рукав высокого давления

Заводской номер: РВД8-2SC-М16Х1,5-24-3100-0-45 Количество на модель: 1
РВД8-2SC-М16Х1,5-24-3100-0-45
1
47

Номер детали на чертеже:

47

Рукав высокого давления

Заводской номер: РВД10-2SC-М18Х1,5-24-650-0-90 Количество на модель: 1
РВД10-2SC-М18Х1,5-24-650-0-90
1
48

Номер детали на чертеже:

48

Рукав высокого давления

Заводской номер: РВД10-2SC-М18Х1,5-24-1500 Количество на модель: 2
РВД10-2SC-М18Х1,5-24-1500
2
49

Номер детали на чертеже:

49

Рукав высокого давления

Заводской номер: РВД10-2SC-М18Х1,5-24-2000-0-90 Количество на модель: 1
РВД10-2SC-М18Х1,5-24-2000-0-90
1
50

Номер детали на чертеже:

50

Рукав высокого давления

Заводской номер: РВД10-2SC-М18Х1,5-24-2240 Количество на модель: 2
РВД10-2SC-М18Х1,5-24-2240
2
51

Номер детали на чертеже:

51

Рукав высокого давления

Заводской номер: РВД10-2SC-М18Х1,5-24-2300 Количество на модель: 2
РВД10-2SC-М18Х1,5-24-2300
2
52

Номер детали на чертеже:

52

Рукав высокого давления

Заводской номер: РВД10-2SC-М18Х1,5-24-2550-0-90 Количество на модель: 1
РВД10-2SC-М18Х1,5-24-2550-0-90
1
53

Номер детали на чертеже:

53

Рукав высокого давления

Заводской номер: РВД10-2SC-М18Х1,5-24-3100-0-45 Количество на модель: 1
РВД10-2SC-М18Х1,5-24-3100-0-45
1
54

Номер детали на чертеже:

54

Рукав высокого давления

Заводской номер: РВД12-2SC-М22Х1,5-24-2200 Количество на модель: 1
РВД12-2SC-М22Х1,5-24-2200
1
55

Номер детали на чертеже:

55

Рукав высокого давления

Заводской номер: РВД12-2SC-М22Х1,5-24-2600 Количество на модель: 1
РВД12-2SC-М22Х1,5-24-2600
1
56

Номер детали на чертеже:

56

Рукав высокого давления

Заводской номер: РВД12-2SC-М22Х1,5-24-2900-0-45 Количество на модель: 1
РВД12-2SC-М22Х1,5-24-2900-0-45
1
57

Номер детали на чертеже:

57

Рукав высокого давления

Заводской номер: РВД16-2SC-М26Х1,5-24-680-0-90 Количество на модель: 1
РВД16-2SC-М26Х1,5-24-680-0-90
1
58

Номер детали на чертеже:

58

Рукав высокого давления

Заводской номер: РВД16-2SC-М26Х1,5-24-1040 Количество на модель: 1
РВД16-2SC-М26Х1,5-24-1040
1
59

Номер детали на чертеже:

59

Рукав высокого давления

Заводской номер: РВД16-2SC-М26Х1,5-24-2200 Количество на модель: 1
РВД16-2SC-М26Х1,5-24-2200
1
60

Номер детали на чертеже:

60

Рукав высокого давления

Заводской номер: РВД16-2SC-М26Х1,5-24-2650 Количество на модель: 1
РВД16-2SC-М26Х1,5-24-2650
1
61

Номер детали на чертеже:

61

Рукав высокого давления

Заводской номер: РВД20-2SC-М30Х2-24-440 Количество на модель: 1
РВД20-2SC-М30Х2-24-440
1
62

Номер детали на чертеже:

62

Рукав высокого давления

Заводской номер: РВД20-2SC-М30Х2-24-520-0-90 Количество на модель: 1
РВД20-2SC-М30Х2-24-520-0-90
1
63

Номер детали на чертеже:

63

Рукав высокого давления

Заводской номер: РВД20-2SC-М30Х2-24-1100 Количество на модель: 1
РВД20-2SC-М30Х2-24-1100
1
64

Номер детали на чертеже:

64

Рукав высокого давления

Заводской номер: РВД20-2SC-М30Х2-24-2000 Количество на модель: 1
РВД20-2SC-М30Х2-24-2000
1
65

Номер детали на чертеже:

65

Тройник

Заводской номер: EL22LOMDCF Количество на модель: 3
EL22LOMDCF
3
66

Номер детали на чертеже:

66

Тройник

Заводской номер: ET12LOMDCF Количество на модель: 1
ET12LOMDCF
1
67

Номер детали на чертеже:

67

Тройник

Заводской номер: T10LCFX Количество на модель: 1
T10LCFX
1
68

Номер детали на чертеже:

68

Тройник

Заводской номер: T12LCFX Количество на модель: 3
T12LCFX
3
69

Номер детали на чертеже:

69

Угольник

Заводской номер: EW12LOMDCF Количество на модель: 4
EW12LOMDCF
4
70

Номер детали на чертеже:

70

Угольник

Заводской номер: EW18LOMDCF Количество на модель: 4
EW18LOMDCF
4
