Установка короба маслопроводов КЗК-1420-0100060 КЗС-1624-1. Каталог 2014г.

Установка ступеньки КЗК-1420-0100050 КЗС-1624-1 Установка ограждения КЗК-1420-0100100 КЗС-1624-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

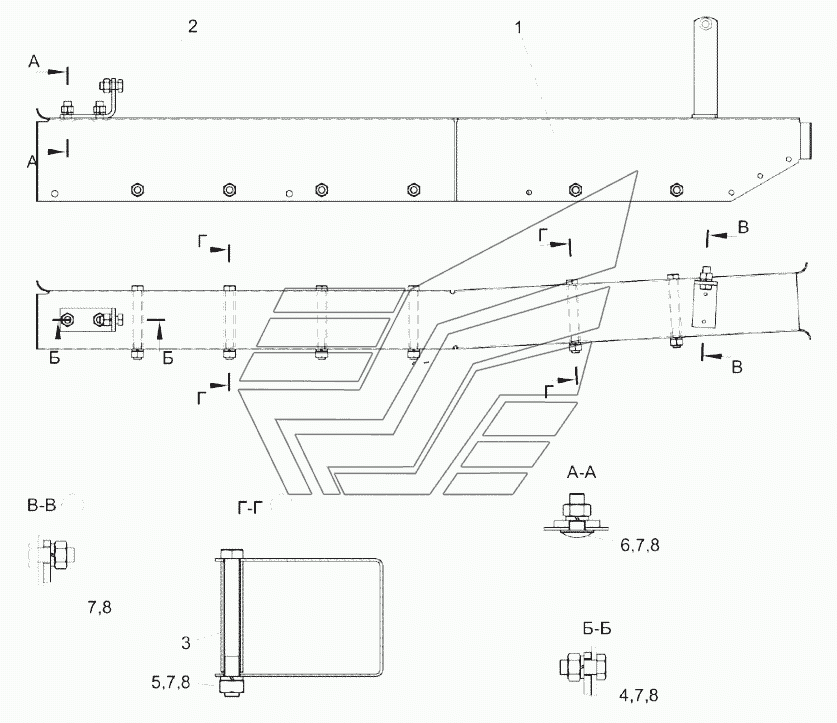

Установка короба маслопроводов

Заводской номер: КЗК-1420-0100060 Количество на модель: 1
КЗК-1420-0100060
1
1

Номер детали на чертеже:

1

Короб

Заводской номер: КЗК-1420-0100090 Количество на модель: 1
КЗК-1420-0100090
1
2

Номер детали на чертеже:

2

Кронштейн

Заводской номер: КЗК-1420-0100405 Количество на модель: 1
КЗК-1420-0100405
1
3

Номер детали на чертеже:

3

Втулка

Заводской номер: КЗК-1420-0100804 Количество на модель: 6
КЗК-1420-0100804
6
4

Номер детали на чертеже:

4

Болт М8-6gx20-7796

Заводской номер: БолтМ8-6gx20-7796 Количество на модель: 1
БолтМ8-6gx20-7796
1
5

Номер детали на чертеже:

5

Болт М8-6gx75-7796

Заводской номер: БолтМ8-6gx75-7796 Количество на модель: 6
БолтМ8-6gx75-7796
6
6

Номер детали на чертеже:

6

Болт М8-6gx20-7802

Заводской номер: БолтМ8-6gx20-7802 Количество на модель: 2
БолтМ8-6gx20-7802
2
7

Номер детали на чертеже:

7

Гайка М8-6g-5915

Заводской номер: ГайкаМ8-6g-5915 Количество на модель: 10
ГайкаМ8-6g-5915
10
8

Номер детали на чертеже:

8

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 10
Шайба8Т.65Г-6402
10
