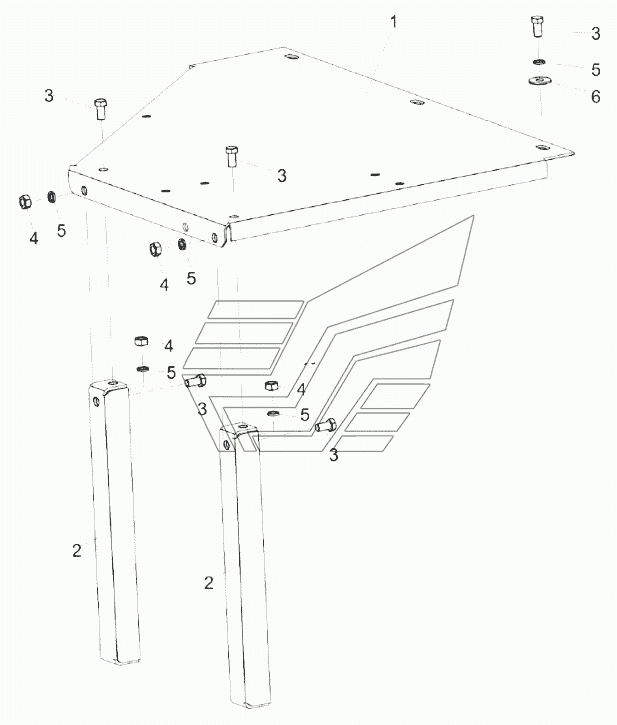

Установка ступеньки КЗК-1420-0100050 КЗС-1624-1. Каталог 2014г.

Тяга КЗК-12-0117090А КЗС-1624-1 Установка короба маслопроводов КЗК-1420-0100060 КЗС-1624-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка ступеньки

Заводской номер: КЗК-1420-0100050 Количество на модель: 1
КЗК-1420-0100050
1
1

Номер детали на чертеже:

1

Ступенька

Заводской номер: КЗК-1420-0100080 Количество на модель: 1
КЗК-1420-0100080
1
2

Номер детали на чертеже:

2

Кронштейн

Заводской номер: КЗК-1420-0100405 Количество на модель: 2
КЗК-1420-0100405
2
3

Номер детали на чертеже:

3

Болт М8-6gx16-7796

Заводской номер: БолтМ8-6gx16-7796 Количество на модель: 7
БолтМ8-6gx16-7796
7
4

Номер детали на чертеже:

4

Гайка М8-6Н-5915

Заводской номер: ГайкаМ8-6Н-5915 Количество на модель: 4
ГайкаМ8-6Н-5915
4
5

Номер детали на чертеже:

5

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 7
Шайба8Т.65Г-6402
7
6

Номер детали на чертеже:

6

Шайба С8.01-6958

Заводской номер: ШайбаС8.01-6958 Количество на модель: 3
ШайбаС8.01-6958
3
