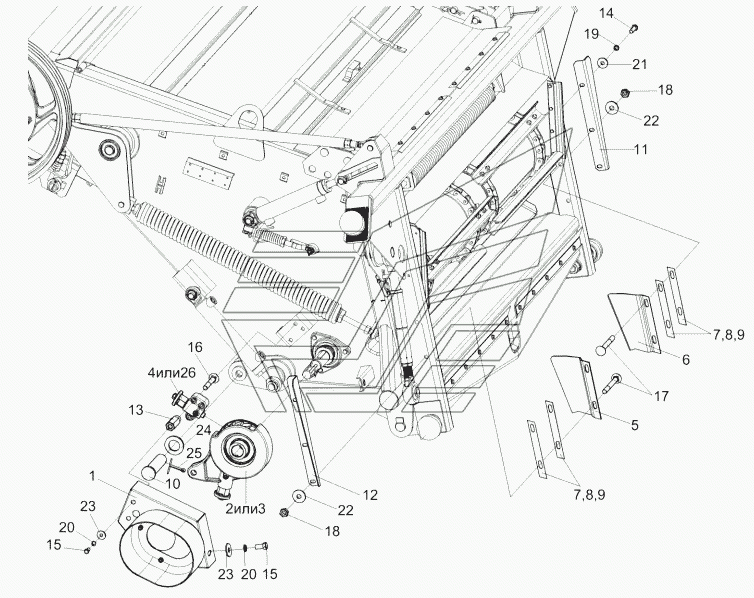

Установка реверса камеры наклонной КЗС-10К Палессе GS10. Каталог 2012г.

Установка гидроцилиндров камеры наклонной КЗС-10К Палессе GS10 Механизм реверса КЗК 1874100 и фиксатор реверса КЗК 1874200 КЗС-10К Палессе GS10

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Камера наклонная

Заводской номер: КЗК-10-1800000 Количество на модель: 1
КЗК-10-1800000
1
1

Номер детали на чертеже:

1

Ограждение

Заводской номер: КЗК1870140 Количество на модель: 1
КЗК1870140
1
2

Номер детали на чертеже:

2

Реверс

Заводской номер: КЗК1874000 Количество на модель: 1
КЗК1874000
1
3

Номер детали на чертеже:

3

Механизм реверса

Заводской номер: КЗК1874100 Количество на модель: 1
КЗК1874100
1
4

Номер детали на чертеже:

4

Фиксатор реверса

Заводской номер: КЗК1874200 Количество на модель: 1
КЗК1874200
1
5

Номер детали на чертеже:

5

Щиток

Заводской номер: КЗК-12-1808407 Количество на модель: 1
КЗК-12-1808407
1
6

Номер детали на чертеже:

6

Щиток

Заводской номер: КЗК-12-1808407-01 Количество на модель: 1
КЗК-12-1808407-01
1
7

Номер детали на чертеже:

7

Прокладка

Заводской номер: КЗК-12-1808408 Количество на модель: 4
КЗК-12-1808408
4
8

Номер детали на чертеже:

8

Прокладка

Заводской номер: КЗК-12-1808408-01 Количество на модель: 2
КЗК-12-1808408-01
2
9

Номер детали на чертеже:

9

Прокладка

Заводской номер: КЗК-12-1808408-02 Количество на модель: 2
КЗК-12-1808408-02
2
10

Номер детали на чертеже:

10

Палец

Заводской номер: КЗК1770604 Количество на модель: 1
КЗК1770604
1
11

Номер детали на чертеже:

11

Закрылок

Заводской номер: КЗК1780403 Количество на модель: 1
КЗК1780403
1
12

Номер детали на чертеже:

12

Закрылок

Заводской номер: КЗК1780403-01 Количество на модель: 1
КЗК1780403-01
1
13

Номер детали на чертеже:

13

Опора

Заводской номер: КЗК1870604 Количество на модель: 2
КЗК1870604
2
14

Номер детали на чертеже:

14

Болт М8-6ех25-7796

Заводской номер: БолтМ8-6ех25-7796 Количество на модель: 2
БолтМ8-6ех25-7796
2
15

Номер детали на чертеже:

15

Болт М10-6ех20-7796

Заводской номер: БолтМ10-6ех20-7796 Количество на модель: 4
БолтМ10-6ех20-7796
4
16

Номер детали на чертеже:

16

Болт М10-6ех65-7802

Заводской номер: БолтМ10-6ех65-7802 Количество на модель: 3
БолтМ10-6ех65-7802
3
17

Номер детали на чертеже:

17

Болт М10-6ех90-7802

Заводской номер: БолтМ10-6ех90-7802 Количество на модель: 4
БолтМ10-6ех90-7802
4
18

Номер детали на чертеже:

18

Гайка М10-6G-5915

Заводской номер: ГайкаМ10-6G-5915 Количество на модель: 20
ГайкаМ10-6G-5915
20
19

Номер детали на чертеже:

19

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 8
Шайба8Т.65Г-6402
8
20

Номер детали на чертеже:

20

Шайба 10Т.65Г-6402

Заводской номер: Шайба10Т.65Г-6402 Количество на модель: 13
Шайба10Т.65Г-6402
13
21

Номер детали на чертеже:

21

Шайба А.8.01-6958

Заводской номер: ШайбаА.8.01-6958 Количество на модель: 42
ШайбаА.8.01-6958
42
22

Номер детали на чертеже:

22

Шайба А.10.01-6958

Заводской номер: ШайбаА.10.01-6958 Количество на модель: 8
ШайбаА.10.01-6958
8
23

Номер детали на чертеже:

23

Шайба С.10.01-11371

Заводской номер: ШайбаС.10.01-11371 Количество на модель: 18
ШайбаС.10.01-11371
18
24

Номер детали на чертеже:

24

Шайба С.24.01-11371

Заводской номер: ШайбаС.24.01-11371 Количество на модель: 2
ШайбаС.24.01-11371
2
25

Номер детали на чертеже:

25

Шплинт 5х40-397

Заводской номер: Шплинт5х40-397 Количество на модель: 2
Шплинт5х40-397
2
26

Номер детали на чертеже:

26

Фиксатор реверса

Заводской номер: 3518060-18580Б Количество на модель: 1
3518060-18580Б
1
Установка гидроцилиндров камеры наклонной КЗС-10К Палессе GS10 Механизм реверса КЗК 1874100 и фиксатор реверса КЗК 1874200 КЗС-10К Палессе GS10
