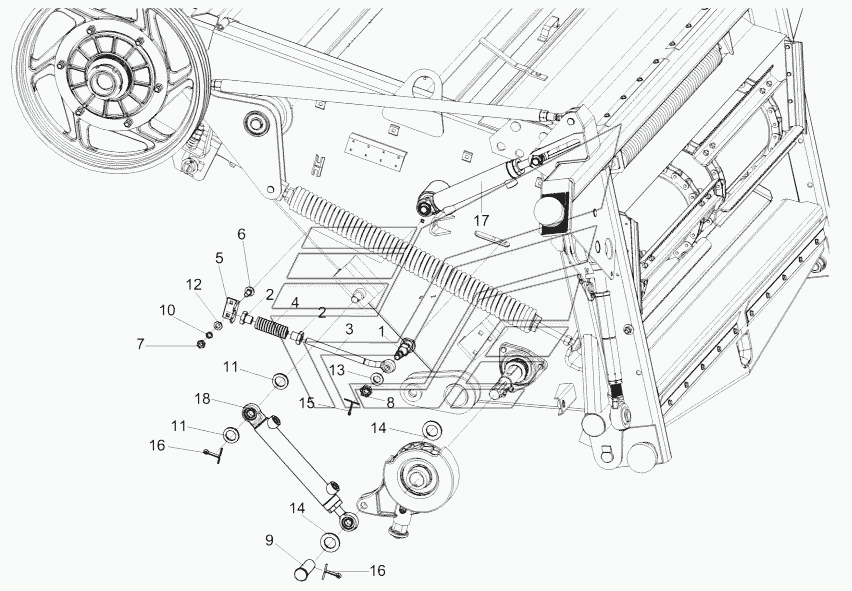

Установка гидроцилиндров камеры наклонной КЗС-10К Палессе GS10. Каталог 2012г.

Вал верхний КЗК-12-1813000 КЗС-10К Палессе GS10 Установка реверса камеры наклонной КЗС-10К Палессе GS10

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Камера наклонная

Заводской номер: КЗК-10-1800000 Количество на модель: 1
КЗК-10-1800000
1
1

Номер детали на чертеже:

1

Болт

Заводской номер: КЗК1770615 Количество на модель: 2
КЗК1770615
2
2

Номер детали на чертеже:

2

Гайка

Заводской номер: КЗК1770616 Количество на модель: 4
КЗК1770616
4
3

Номер детали на чертеже:

3

Винт

Заводской номер: КЗК1770617 Количество на модель: 2
КЗК1770617
2
4

Номер детали на чертеже:

4

Пружина

Заводской номер: КЗК1770618 Количество на модель: 2
КЗК1770618
2
5

Номер детали на чертеже:

5

Уголок

Заводской номер: КЗК1770701 Количество на модель: 2
КЗК1770701
2
6

Номер детали на чертеже:

6

Болт М8-6ех20-7802

Заводской номер: БолтМ8-6ех20-7802 Количество на модель: 14
БолтМ8-6ех20-7802
14
7

Номер детали на чертеже:

7

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 34
ГайкаМ8-6G-5915
34
8

Номер детали на чертеже:

8

Гайка М12-6G-5919

Заводской номер: ГайкаМ12-6G-5919 Количество на модель: 4
ГайкаМ12-6G-5919
4
9

Номер детали на чертеже:

9

Ось 6-20 b12х50-9650

Заводской номер: Ось6-20b12х50-9650 Количество на модель: 1
Ось6-20b12х50-9650
1
10

Номер детали на чертеже:

10

Шайба А.8.01-6958

Заводской номер: ШайбаА.8.01-6958 Количество на модель: 8
ШайбаА.8.01-6958
8
11

Номер детали на чертеже:

11

Шайба 20.01-9649

Заводской номер: Шайба20.01-9649 Количество на модель: 10
Шайба20.01-9649
10
12

Номер детали на чертеже:

12

Шайба С.8.01-11371

Заводской номер: ШайбаС.8.01-11371 Количество на модель: 14
ШайбаС.8.01-11371
14
13

Номер детали на чертеже:

13

Шайба С.12.01-11371

Заводской номер: ШайбаС.12.01-11371 Количество на модель: 8
ШайбаС.12.01-11371
8
14

Номер детали на чертеже:

14

Шайба С.20.01-11371

Заводской номер: ШайбаС.20.01-11371 Количество на модель: 2
ШайбаС.20.01-11371
2
15

Номер детали на чертеже:

15

Шплинт 3,2х32-397

Заводской номер: Шплинт3,2х32-397 Количество на модель: 4
Шплинт3,2х32-397
4
16

Номер детали на чертеже:

16

Шплинт 5х32-397

Заводской номер: Шплинт5х32-397 Количество на модель: 8
Шплинт5х32-397
8
17

Номер детали на чертеже:

17

Гидроцилиндр

Заводской номер: ВНС40.20.160-2 Количество на модель: 2
ВНС40.20.160-2
2
18

Номер детали на чертеже:

18

Гидроцилиндр

Заводской номер: ВНС40.20.200 Количество на модель: 1
ВНС40.20.200
1
