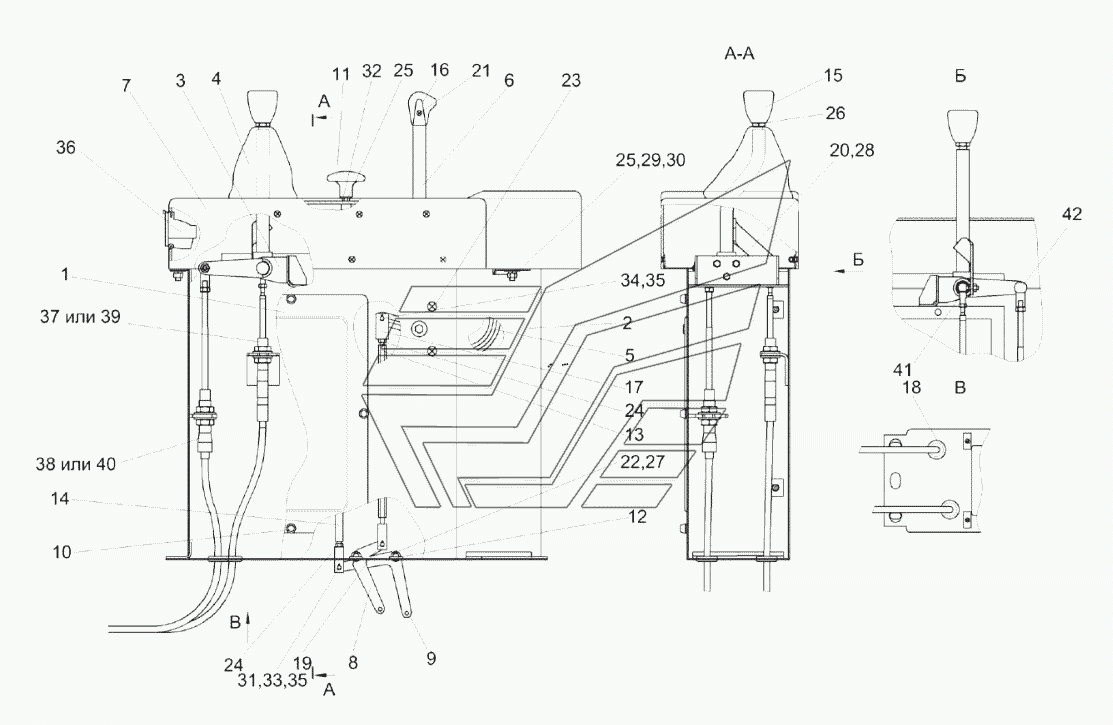

Пульт управления КЗК-10-3-0119200А-01 КЗС-10К Палессе GS10. Каталог 2018г.

Площадка управления КЗК-10-3-0119000 (лист 3) КЗС-10К Палессе GS10 Привод КЗК-10-3-0119390 КЗС-10К Палессе GS10

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Пульт управления

Заводской номер: КЗК-10-3-0119200А-01 Количество на модель: 1
КЗК-10-3-0119200А-01
1
1

Номер детали на чертеже:

1

Крышка

Заводской номер: КЗК-10-3-0119210 Количество на модель: 1
КЗК-10-3-0119210
1
2

Номер детали на чертеже:

2

Корпус

Заводской номер: КЗК-10-3-0119300 Количество на модель: 1
КЗК-10-3-0119300
1
3

Номер детали на чертеже:

3

Привод

Заводской номер: КЗК-10-3-0119390 Количество на модель: 1
КЗК-10-3-0119390
1
4

Номер детали на чертеже:

4

Чехол

Заводской номер: КЗК-10-3-0119440 Количество на модель: 1
КЗК-10-3-0119440
1
5

Номер детали на чертеже:

5

Установка электрооборудования пульта управления

Заводской номер: КЗК-10-3-0725000-01 Количество на модель: 1
КЗК-10-3-0725000-01
1
6

Номер детали на чертеже:

6

Рычаг

Заводской номер: КЗК-12-0119440В Количество на модель: 1
КЗК-12-0119440В
1
7

Номер детали на чертеже:

7

Корпус

Заводской номер: КЗК-12-0122070А Количество на модель: 1
КЗК-12-0122070А
1
8

Номер детали на чертеже:

8

Рычаг

Заводской номер: КЗК-12-0122410 Количество на модель: 1
КЗК-12-0122410
1
9

Номер детали на чертеже:

9

Рычаг

Заводской номер: КЗК-12-0122410-01 Количество на модель: 1
КЗК-12-0122410-01
1
10

Номер детали на чертеже:

10

Ручка

Заводской номер: РСМ10.04.20.630 Количество на модель: 4
РСМ10.04.20.630
4
11

Номер детали на чертеже:

11

Ручка

Заводской номер: УЭС0302310 Количество на модель: 1
УЭС0302310
1
12

Номер детали на чертеже:

12

Ось

Заводской номер: КЗК-12-0119667 Количество на модель: 2
КЗК-12-0119667
2
13

Номер детали на чертеже:

13

Тяга

Заводской номер: КЗК-12-0119666 Количество на модель: 1
КЗК-12-0119666
1
14

Номер детали на чертеже:

14

Тяга

Заводской номер: КЗК-12-0119665 Количество на модель: 1
КЗК-12-0119665
1
15

Номер детали на чертеже:

15

Рукоятка

Заводской номер: КЗК-10-0119031-02 Количество на модель: 1
КЗК-10-0119031-02
1
16

Номер детали на чертеже:

16

Рукоятка

Заводской номер: УЭС0301055 Количество на модель: 1
УЭС0301055
1
17

Номер детали на чертеже:

17

Вилка

Заводской номер: УЭС0301601 Количество на модель: 1
УЭС0301601
1
18

Номер детали на чертеже:

18

Втулка

Заводской номер: УЭС0700013 Количество на модель: 2
УЭС0700013
2
19

Номер детали на чертеже:

19

Вилка

Заводской номер: УЭС-4-0300603 Количество на модель: 2
УЭС-4-0300603
2
20

Номер детали на чертеже:

20

Болт М6-6eх16-7798

Заводской номер: БолтМ6-6eх16-7798 Количество на модель: 3
БолтМ6-6eх16-7798
3
21

Номер детали на чертеже:

21

Винт B2.М4-6eх12-17475

Заводской номер: ВинтB2.М4-6eх12-17475 Количество на модель: 2
ВинтB2.М4-6eх12-17475
2
22

Номер детали на чертеже:

22

Винт B.М4-6eх16-17473

Заводской номер: ВинтB.М4-6eх16-17473 Количество на модель: 4
ВинтB.М4-6eх16-17473
4
23

Номер детали на чертеже:

23

Винт B2.М8-6eх16-17475

Заводской номер: ВинтB2.М8-6eх16-17475 Количество на модель: 3
ВинтB2.М8-6eх16-17475
3
24

Номер детали на чертеже:

24

Гайка М6-6G-5915

Заводской номер: ГайкаМ6-6G-5915 Количество на модель: 2
ГайкаМ6-6G-5915
2
25

Номер детали на чертеже:

25

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 3
ГайкаМ8-6G-5915
3
26

Номер детали на чертеже:

26

Гайка М 12-6G-5916

Заводской номер: ГайкаМ12-6G-5916 Количество на модель: 1
ГайкаМ12-6G-5916
1
27

Номер детали на чертеже:

27

Шайба 4.65Г-6402

Заводской номер: Шайба4.65Г-6402 Количество на модель: 4
Шайба4.65Г-6402
4
28

Номер детали на чертеже:

28

Шайба 6Т.65Г-6402

Заводской номер: Шайба6Т.65Г-6402 Количество на модель: 3
Шайба6Т.65Г-6402
3
29

Номер детали на чертеже:

29

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 2
Шайба8Т.65Г-6402
2
30

Номер детали на чертеже:

30

Шайба C 8.01-6958

Заводской номер: ШайбаC8.01-6958 Количество на модель: 2
ШайбаC8.01-6958
2
31

Номер детали на чертеже:

31

Шайба C.6.01-11371

Заводской номер: ШайбаC.6.01-11371 Количество на модель: 4
ШайбаC.6.01-11371
4
32

Номер детали на чертеже:

32

Шайба C.8.01-11371

Заводской номер: ШайбаC.8.01-11371 Количество на модель: 1
ШайбаC.8.01-11371
1
33

Номер детали на чертеже:

33

Ось 6-6 b12х20-9650

Заводской номер: 6-6b12х20-9650 Количество на модель: 2
6-6b12х20-9650
2
34

Номер детали на чертеже:

34

Ось 6-6 b12х25-9650

Заводской номер: 6-6b12х25-9650 Количество на модель: 1
6-6b12х25-9650
1
35

Номер детали на чертеже:

35

Шплинт 1,6х16-397

Заводской номер: Шплинт1,6х16-397 Количество на модель: 3
Шплинт1,6х16-397
3
36

Номер детали на чертеже:

36

Пепельница

Заводской номер: 80-8203010 Количество на модель: 1
80-8203010
1
37

Номер детали на чертеже:

37

Трос дистанционного управления

Заводской номер: 100.М4322.03500 Количество на модель: 1
100.М4322.03500
1
38

Номер детали на чертеже:

38

Трос дистанционного управления

Заводской номер: 100.М6322.03000 Количество на модель: 1
100.М6322.03000
1
39

Номер детали на чертеже:

39

Трос дистанционного управления

Заводской номер: 112-025-03500 Количество на модель: 1
112-025-03500
1
40

Номер детали на чертеже:

40

Трос дистанционного управления

Заводской номер: 113-075-03000 Количество на модель: 1
113-075-03000
1
41

Номер детали на чертеже:

41

Шарнир угловой

Заводской номер: DIN71802 Количество на модель: 1
DIN71802
1
