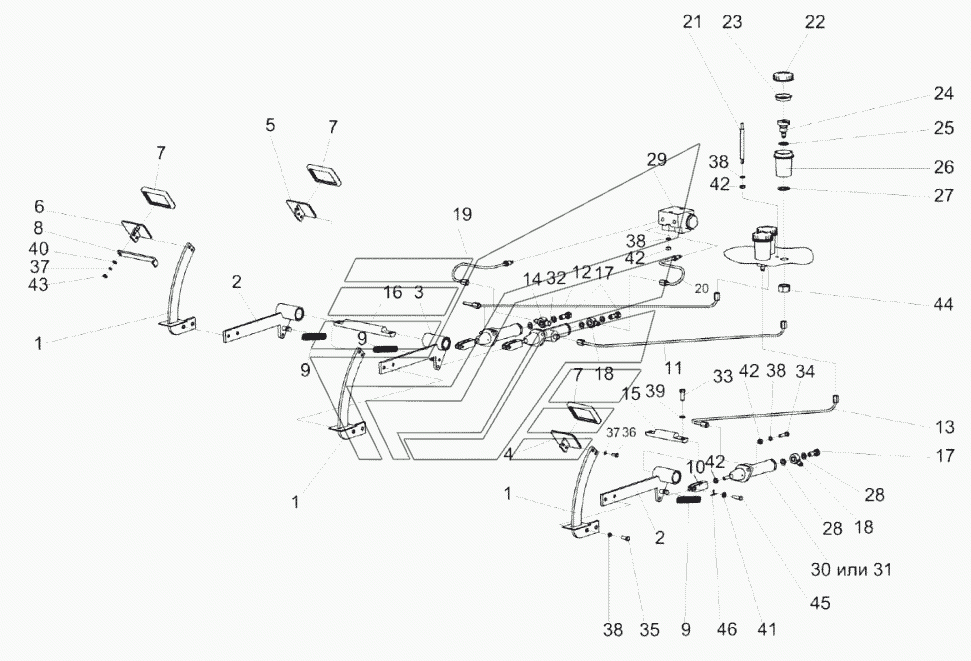

Площадка управления КЗК-10-3-0119000 (лист 3) КЗС-10К Палессе GS10. Каталог 2018г.

Площадка управления КЗК-10-3-0119000 (лист 2) КЗС-10К Палессе GS10 Пульт управления КЗК-10-3-0119200А-01 КЗС-10К Палессе GS10

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Площадка управления

Заводской номер: КЗК-10-3-0119000 Количество на модель: 1
КЗК-10-3-0119000
1
1

Номер детали на чертеже:

1

Рычаг

Заводской номер: КЗК-10-3-0119470 Количество на модель: 3
КЗК-10-3-0119470
3
2

Номер детали на чертеже:

2

Рычаг

Заводской номер: КЗК-10-3-0119450 Количество на модель: 2
КЗК-10-3-0119450
2
3

Номер детали на чертеже:

3

Рычаг

Заводской номер: КЗК-10-3-0119450-01 Количество на модель: 1
КЗК-10-3-0119450-01
1
4

Номер детали на чертеже:

4

Педаль

Заводской номер: КЗК-10-3-0119480 Количество на модель: 1
КЗК-10-3-0119480
1
5

Номер детали на чертеже:

5

Педаль

Заводской номер: КЗК-10-3-0119490 Количество на модель: 1
КЗК-10-3-0119490
1
6

Номер детали на чертеже:

6

Педаль

Заводской номер: КЗК-10-3-0119510 Количество на модель: 1
КЗК-10-3-0119510
1
7

Номер детали на чертеже:

7

Подушка

Заводской номер: КВС-1-0129042 Количество на модель: 3
КВС-1-0129042
3
8

Номер детали на чертеже:

8

Пластина

Заводской номер: УЭС0300526-03 Количество на модель: 1
УЭС0300526-03
1
9

Номер детали на чертеже:

9

Пружина

Заводской номер: УЭС0300609А Количество на модель: 3
УЭС0300609А
3
10

Номер детали на чертеже:

10

Вилка

Заводской номер: УЭС0300686 Количество на модель: 3
УЭС0300686
3
11

Номер детали на чертеже:

11

Трубопровод

Заводской номер: КЗК-10-3-0119110 Количество на модель: 1
КЗК-10-3-0119110
1
12

Номер детали на чертеже:

12

Трубка

Заводской номер: КЗК-10-3-0119120 Количество на модель: 1
КЗК-10-3-0119120
1
13

Номер детали на чертеже:

13

Трубка

Заводской номер: КЗК-10-3-0119130 Количество на модель: 1
КЗК-10-3-0119130
1
14

Номер детали на чертеже:

14

Угольник

Заводской номер: КЗК-10-3-0119570 Количество на модель: 1
КЗК-10-3-0119570
1
15

Номер детали на чертеже:

15

Ось

Заводской номер: КЗС0119605 Количество на модель: 1
КЗС0119605
1
16

Номер детали на чертеже:

16

Ось

Заводской номер: КЗС0119606 Количество на модель: 1
КЗС0119606
1
17

Номер детали на чертеже:

17

Болт

Заводской номер: 54-60303 Количество на модель:
54-60303
18

Номер детали на чертеже:

18

Угольник

Заводской номер: УЭС0302612 Количество на модель:
УЭС0302612
19

Номер детали на чертеже:

19

Трубопровод

Заводской номер: КЗК-12-0122190 Количество на модель:
КЗК-12-0122190
20

Номер детали на чертеже:

20

Трубопровод

Заводской номер: КЗК-12-0122190-01 Количество на модель:
КЗК-12-0122190-01
21

Номер детали на чертеже:

21

Шпилька

Заводской номер: КВС-1-0129615 Количество на модель:
КВС-1-0129615
22

Номер детали на чертеже:

22

Крышка бачка

Заводской номер: 54-00135 Количество на модель:
54-00135
23

Номер детали на чертеже:

23

Отражатель крышки бачка главного цилиндра тормоза

Заводской номер: 403-3505119 Количество на модель:
403-3505119
24

Номер детали на чертеже:

24

Штуцер бачка

Заводской номер: УЭС0300639 Количество на модель:
УЭС0300639
25

Номер детали на чертеже:

25

Кольцо 024-028-25-2-2-18829-9833

Заводской номер: 024-028-25-2-2-18829-9833 Количество на модель:
024-028-25-2-2-18829-9833
26

Номер детали на чертеже:

26

Корпус бачка главного цилиндрз тормоза

Заводской номер: 54-00104 Количество на модель:
54-00104
27

Номер детали на чертеже:

27

Шайба

Заводской номер: УЭС0302413 Количество на модель:
УЭС0302413
28

Номер детали на чертеже:

28

Прокладка

Заводской номер: 75Ш-00005 Количество на модель:
75Ш-00005
29

Номер детали на чертеже:

29

Регулятор давления

Заводской номер: 3518090-51050-01 Количество на модель:
3518090-51050-01
30

Номер детали на чертеже:

30

Главный цилиндр

Заводской номер: ЕДЦГ073.000-03 Количество на модель:
ЕДЦГ073.000-03
31

Номер детали на чертеже:

31

Цилиндр главный привода тормозов

Заводской номер: Т22160 Количество на модель:
Т22160
32

Номер детали на чертеже:

32

Выключатель света ''стоп'' гидравлический ВК12Б-Э

Заводской номер: ВК12Б-Э Количество на модель:
ВК12Б-Э
33

Номер детали на чертеже:

33

Болт

Заводской номер: М10-6ех30-7796 Количество на модель:
М10-6ех30-7796
34

Номер детали на чертеже:

34

Болт М8-6ех30-7796

Заводской номер: БолтМ8-6ех30-7796 Количество на модель:
БолтМ8-6ех30-7796
35

Номер детали на чертеже:

35

Болт

Заводской номер: М10-6ех20-7796 Количество на модель:
М10-6ех20-7796
36

Номер детали на чертеже:

36

Болт М6-6ех16-7798

Заводской номер: БолтМ6-6ех16-7798 Количество на модель:
БолтМ6-6ех16-7798
37

Номер детали на чертеже:

37

Шайба 6Т.65Г-6402

Заводской номер: Шайба6Т65Г-6402 Количество на модель:
Шайба6Т65Г-6402
38

Номер детали на чертеже:

38

Шайба

Заводской номер: 8Т65Г-6402 Количество на модель:
8Т65Г-6402
39

Номер детали на чертеже:

39

Шайба

Заводской номер: 10Т65Г-6402 Количество на модель:
10Т65Г-6402
40

Номер детали на чертеже:

40

Шайба

Заводской номер: С.6.01-11371 Количество на модель:
С.6.01-11371
41

Номер детали на чертеже:

41

Шайба

Заводской номер: С.8.01-11371 Количество на модель:
С.8.01-11371
42

Номер детали на чертеже:

42

Гайка

Заводской номер: М8-6G-5915 Количество на модель:
М8-6G-5915
43

Номер детали на чертеже:

43

Гайка

Заводской номер: М6-6G-5915 Количество на модель:
М6-6G-5915
44

Номер детали на чертеже:

44

Гайка М20х1,5-6G-5915

Заводской номер: ГайкаМ20x1,5-6G-5915 Количество на модель:
ГайкаМ20x1,5-6G-5915
45

Номер детали на чертеже:

45

Ось

Заводской номер: 6-8b12x30-9650 Количество на модель:
6-8b12x30-9650
46

Номер детали на чертеже:

46

Шплинт 2x20-397

Заводской номер: Шплинт2x20-397 Количество на модель:
Шплинт2x20-397
