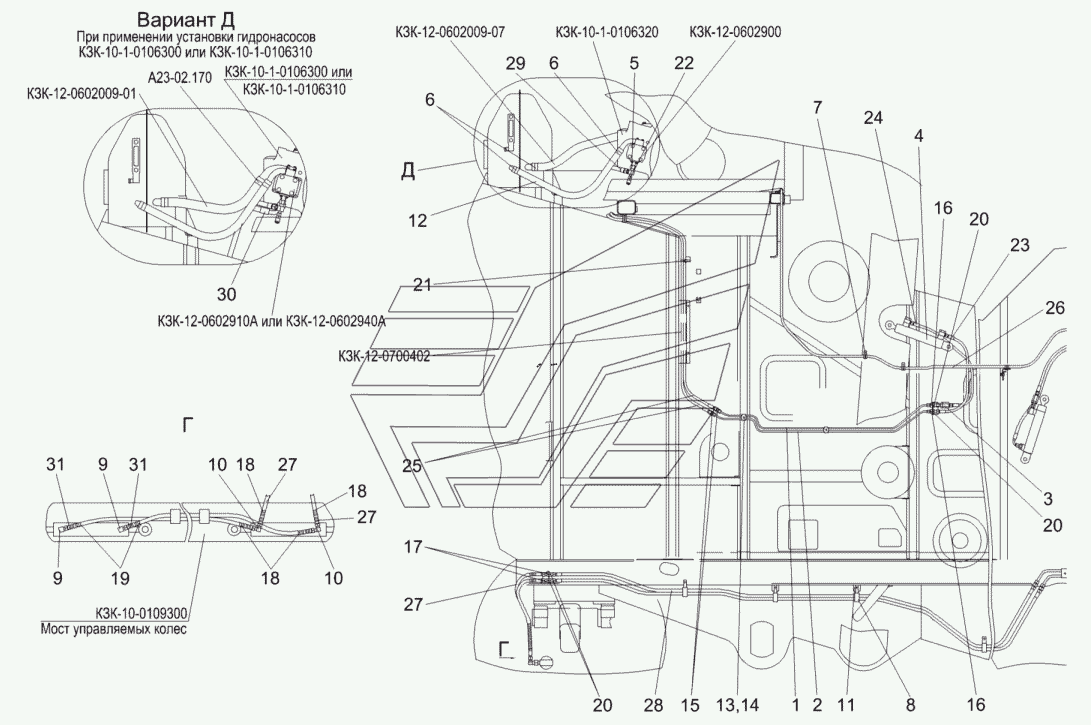

Гидросистема рабочих органов и рулевого управления КЗК-10-1-0602000Б (вид справа) КЗС-10К Палессе GS10. Каталог 2013г.

Гидросистема рабочих органов и рулевого управления КЗК-10-1-0602000Б (вид справа) КЗС-10К Палессе GS10 Гидросистема рабочих органов и рулевого управления КЗК-10-1-0602000Б (вид сзади) КЗС-10К Палессе GS10

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Гидросистема рабочих органов и рулевого управления

Заводской номер: КЗК-10-1-0602000Б Количество на модель: 1
КЗК-10-1-0602000Б
1
1

Номер детали на чертеже:

1

Трубопровод

Заводской номер: КЗК-10-1-0602800 Количество на модель: 1
КЗК-10-1-0602800
1
2

Номер детали на чертеже:

2

Трубопровод

Заводской номер: КЗК-10-1-0602800-01 Количество на модель: 1
КЗК-10-1-0602800-01
1
3

Номер детали на чертеже:

3

Дроссель с обратным клапаном

Заводской номер: КЗК0602520А-01 Количество на модель: 2
КЗК0602520А-01
2
4

Номер детали на чертеже:

4

Гидроцилиндр

Заводской номер: КЗК-12-0602310 Количество на модель: 3
КЗК-12-0602310
3
5

Номер детали на чертеже:

5

Тройник

Заводской номер: КЗК-12-0602460-01 Количество на модель: 1
КЗК-12-0602460-01
1
6

Номер детали на чертеже:

6

Хомут стяжной

Заводской номер: А23.02.170 Количество на модель: 5
А23.02.170
5
7

Номер детали на чертеже:

7

Хомут

Заводской номер: КГС0115770 Количество на модель: 5
КГС0115770
5
8

Номер детали на чертеже:

8

Хомут

Заводской номер: КГС0115770-04 Количество на модель: 12
КГС0115770-04
12
9

Номер детали на чертеже:

9

Угольник

Заводской номер: УЭС0602060 Количество на модель: 2
УЭС0602060
2
10

Номер детали на чертеже:

10

Тройник

Заводской номер: УЭС-7-0602070 Количество на модель: 2
УЭС-7-0602070
2
11

Номер детали на чертеже:

11

Кронштейн

Заводской номер: КЗК0602507 Количество на модель: 2
КЗК0602507
2
12

Номер детали на чертеже:

12

Рукав всасывающий

Заводской номер: КЗК-12-0602021 Количество на модель: 1
КЗК-12-0602021
1
13

Номер детали на чертеже:

13

Прижим

Заводской номер: КЗР0600501 Количество на модель: 13
КЗР0600501
13
14

Номер детали на чертеже:

14

Прижим

Заводской номер: КЗР0600501-01 Количество на модель: 7
КЗР0600501-01
7
15

Номер детали на чертеже:

15

Штуцер

Заводской номер: КЗР1580603 Количество на модель: 3
КЗР1580603
3
16

Номер детали на чертеже:

16

Штуцер проходной

Заводской номер: ПКК0113629А Количество на модель: 7
ПКК0113629А
7
17

Номер детали на чертеже:

17

Штуцер переборочный

Заводской номер: ПКК0113646 Количество на модель: 7
ПКК0113646
7
18

Номер детали на чертеже:

18

Оплетка

Заводской номер: УЭС0602628-01 Количество на модель: 4
УЭС0602628-01
4
19

Номер детали на чертеже:

19

Оплетка

Заводской номер: УЭС0602628-02 Количество на модель: 2
УЭС0602628-02
2
20

Номер детали на чертеже:

20

Гайка М16х1,5-6G-2526

Заводской номер: ГайкаМ16х1,5-6G-2526 Количество на модель: 12
ГайкаМ16х1,5-6G-2526
12
21

Номер детали на чертеже:

21

Лента стяжная

Заводской номер: 4-0160975-2 Количество на модель: 17
4-0160975-2
17
22

Номер детали на чертеже:

22

Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия)

Заводской номер: АВ20-11/ВО8L Количество на модель: 1
АВ20-11/ВО8L
1
23

Номер детали на чертеже:

23

Рукав высокого давления

Заводской номер: РВД6-1SN-М16х1,5-60-800-0-90 Количество на модель: 1
РВД6-1SN-М16х1,5-60-800-0-90
1
24

Номер детали на чертеже:

24

Рукав высокого давления

Заводской номер: РВД6-1SN-М16х1,5-60-850-0-90 Количество на модель: 1
РВД6-1SN-М16х1,5-60-850-0-90
1
25

Номер детали на чертеже:

25

Рукав высокого давления

Заводской номер: РВД6-1SN-М16х1,5-60-4000 Количество на модель: 2
РВД6-1SN-М16х1,5-60-4000
2
26

Номер детали на чертеже:

26

Рукав высокого давления

Заводской номер: РВД6-1SN-М16х1,5-60-6000-0-90 Количество на модель: 1
РВД6-1SN-М16х1,5-60-6000-0-90
1
27

Номер детали на чертеже:

27

Рукав высокого давления

Заводской номер: РВД8-2SN-М16х1,5-60-800 Количество на модель: 1
РВД8-2SN-М16х1,5-60-800
1
28

Номер детали на чертеже:

28

Рукав высокого давления

Заводской номер: РВД8-2SN-М16х1,5-60-3100 Количество на модель: 2
РВД8-2SN-М16х1,5-60-3100
2
29

Номер детали на чертеже:

29

Рукав

Заводской номер: РВД12-2SN-М20х1,5-60-6700 Количество на модель: 1
РВД12-2SN-М20х1,5-60-6700
1
30

Номер детали на чертеже:

30

Рукав высокого давления

Заводской номер: РВД16-2SN-М27х1,5-60-800-0-90 Количество на модель: 1
РВД16-2SN-М27х1,5-60-800-0-90
1
31

Номер детали на чертеже:

31

Рукав высокого давления

Заводской номер: РВД8-2SN-М16Х1,5-60-2000 Количество на модель: 2
РВД8-2SN-М16Х1,5-60-2000
2
