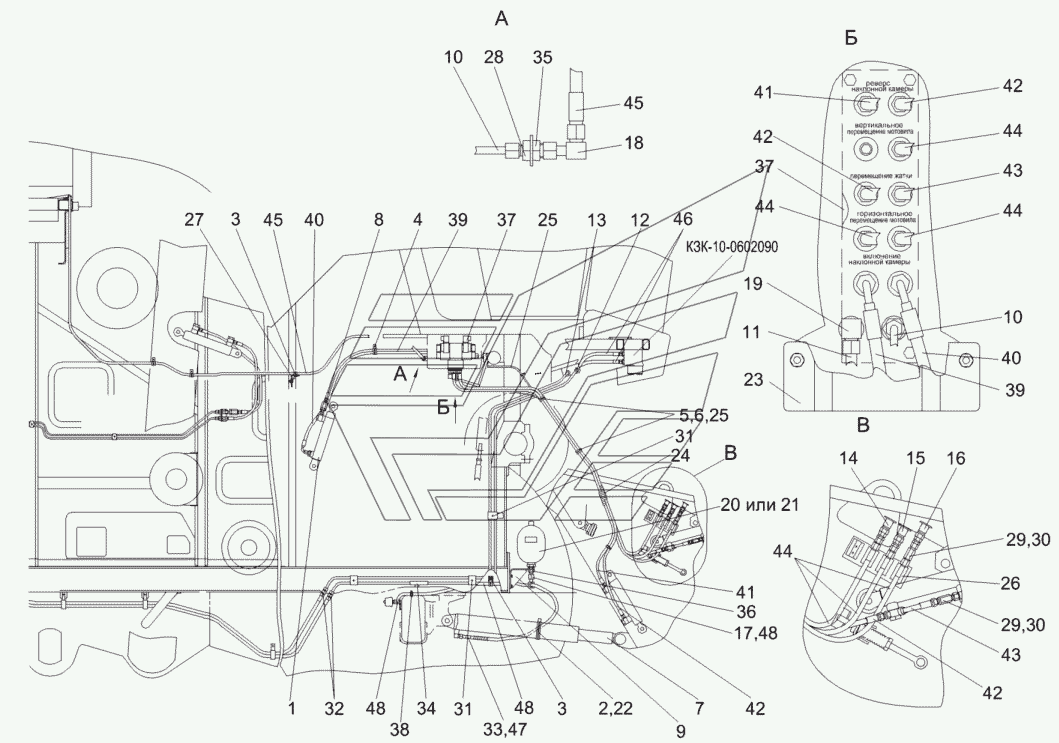

Гидросистема рабочих органов и рулевого управления КЗК-10-1-0602000Б (вид справа) КЗС-10К Палессе GS10. Каталог 2013г.

Гидромотор КЗК-12-0601500 КЗС-10К Палессе GS10 Гидросистема рабочих органов и рулевого управления КЗК-10-1-0602000Б (вид справа) КЗС-10К Палессе GS10

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Гидросистема рабочих органов и рулевого управления

Заводской номер: КЗК-10-1-0602000Б Количество на модель: 1
КЗК-10-1-0602000Б
1
1

Номер детали на чертеже:

1

Гидроцилиндр

Заводской номер: КЗК-10-1-0602510 Количество на модель: 1
КЗК-10-1-0602510
1
2

Номер детали на чертеже:

2

Хомут стяжной

Заводской номер: А23.02.220 Количество на модель: 2
А23.02.220
2
3

Номер детали на чертеже:

3

Хомут

Заводской номер: КГС0115770-01 Количество на модель: 6
КГС0115770-01
6
4

Номер детали на чертеже:

4

Хомут

Заводской номер: КГС0115770-03 Количество на модель: 4
КГС0115770-03
4
5

Номер детали на чертеже:

5

Хомут

Заводской номер: КГС0115770-04 Количество на модель: 9
КГС0115770-04
9
6

Номер детали на чертеже:

6

Хомут

Заводской номер: КГС0115770-05 Количество на модель: 2
КГС0115770-05
2
7

Номер детали на чертеже:

7

Гидроцилиндр

Заводской номер: КЗК0602290 Количество на модель: 2
КЗК0602290
2
8

Номер детали на чертеже:

8

Дроссель с обратным клапаном

Заводской номер: КЗК0602520А Количество на модель: 2
КЗК0602520А
2
9

Номер детали на чертеже:

9

Кронштейн

Заводской номер: КЗК-10-0101210 Количество на модель: 1
КЗК-10-0101210
1
10

Номер детали на чертеже:

10

Трубопровод

Заводской номер: КЗК-10-0602290 Количество на модель: 1
КЗК-10-0602290
1
11

Номер детали на чертеже:

11

Трубопровод

Заводской номер: КЗК-10-0602390 Количество на модель: 1
КЗК-10-0602390
1
12

Номер детали на чертеже:

12

Трубопровод

Заводской номер: КЗК-10-0602630 Количество на модель: 1
КЗК-10-0602630
1
13

Номер детали на чертеже:

13

Трубопровод

Заводской номер: КЗК-10-0602640 Количество на модель: 1
КЗК-10-0602640
1
14

Номер детали на чертеже:

14

Полумуфта молотилки

Заводской номер: КЗК-12-0602320 Количество на модель: 1
КЗК-12-0602320
1
15

Номер детали на чертеже:

15

Полумуфта молотилки

Заводской номер: КЗК-12-0602320-01 Количество на модель: 1
КЗК-12-0602320-01
1
16

Номер детали на чертеже:

16

Полумуфта молотилки

Заводской номер: КЗК-12-0602320-02 Количество на модель: 1
КЗК-12-0602320-02
1
17

Номер детали на чертеже:

17

Тройник

Заводской номер: КПК0801220 Количество на модель: 1
КПК0801220
1
18

Номер детали на чертеже:

18

Угольник

Заводской номер: ППК0118070 Количество на модель: 3
ППК0118070
3
19

Номер детали на чертеже:

19

Угольник

Заводской номер: УЭС0603610 Количество на модель: 1
УЭС0603610
1
20

Номер детали на чертеже:

20

Пневмогидроаккумулятор

Заводской номер: УЭС-7-0602440-02 Количество на модель: 1
УЭС-7-0602440-02
1
21

Номер детали на чертеже:

21

Пневмогидроаккумулятор

Заводской номер: УЭС-7-0602470 Количество на модель: 1
УЭС-7-0602470
1
22

Номер детали на чертеже:

22

Уплотнение

Заводской номер: КЗК-10-1-0602002 Количество на модель: 2
КЗК-10-1-0602002
2
23

Номер детали на чертеже:

23

Щиток

Заводской номер: КЗК-10-0602417 Количество на модель: 1
КЗК-10-0602417
1
24

Номер детали на чертеже:

24

Оплетка

Заводской номер: КЗК-12-0602019 Количество на модель: 5
КЗК-12-0602019
5
25

Номер детали на чертеже:

25

Кронштейн

Заводской номер: КЗК-12-0602418 Количество на модель: 1
КЗК-12-0602418
1
26

Номер детали на чертеже:

26

Держатель

Заводской номер: КЗР0360002 Количество на модель: 4
КЗР0360002
4
27

Номер детали на чертеже:

27

Кронштейн

Заводской номер: КЗР0600462 Количество на модель: 1
КЗР0600462
1
28

Номер детали на чертеже:

28

Штуцер проходной

Заводской номер: ПКК0113629А Количество на модель: 7
ПКК0113629А
7
29

Номер детали на чертеже:

29

Ниппель

Заводской номер: ПКК0113632-03 Количество на модель: 4
ПКК0113632-03
4
30

Номер детали на чертеже:

30

Штуцер

Заводской номер: ПКК0113634А Количество на модель: 5
ПКК0113634А
5
31

Номер детали на чертеже:

31

Брус

Заводской номер: УЭС0602012А Количество на модель: 8
УЭС0602012А
8
32

Номер детали на чертеже:

32

Штуцер

Заводской номер: УЭС0602624 Количество на модель: 2
УЭС0602624
2
33

Номер детали на чертеже:

33

Оплетка

Заводской номер: УЭС0602628 Количество на модель: 4
УЭС0602628
4
34

Номер детали на чертеже:

34

Рукав

Заводской номер: УЭС-7-0602017 Количество на модель: 1
УЭС-7-0602017
1
35

Номер детали на чертеже:

35

Гайка М16х1,5-6G-2526

Заводской номер: ГайкаМ16х1,5-6G-2526 Количество на модель: 12
ГайкаМ16х1,5-6G-2526
12
36

Номер детали на чертеже:

36

Гайка М22х1,5-6G-2526

Заводской номер: ГайкаМ22х1,5-6G-2526 Количество на модель: 1
ГайкаМ22х1,5-6G-2526
1
37

Номер детали на чертеже:

37

Гидроблок

Заводской номер: GB3-02-KZK10-24V-5K-BY11 Количество на модель: 1
GB3-02-KZK10-24V-5K-BY11
1
38

Номер детали на чертеже:

38

Лента стяжная

Заводской номер: 4-0160975-2 Количество на модель: 17
4-0160975-2
17
39

Номер детали на чертеже:

39

Рукав высокого давления

Заводской номер: РВД6-1SN-М16х1,5-60-1160-0-90 Количество на модель: 1
РВД6-1SN-М16х1,5-60-1160-0-90
1
40

Номер детали на чертеже:

40

Рукав высокого давления

Заводской номер: РВД6-1SN-М16Х1,5-60-1400-90-90/180 Количество на модель: 1
РВД6-1SN-М16Х1,5-60-1400-90-90/180
1
41

Номер детали на чертеже:

41

Рукав высокого давления

Заводской номер: РВД6-1SN-М16х1,5-60-1900 Количество на модель: 1
РВД6-1SN-М16х1,5-60-1900
1
42

Номер детали на чертеже:

42

Рукав высокого давления

Заводской номер: РВД6-1SN-М16х1,5-60-2100 Количество на модель: 2
РВД6-1SN-М16х1,5-60-2100
2
43

Номер детали на чертеже:

43

Рукав высокого давления

Заводской номер: РВД6-1SN-М16х1,5-60-2300 Количество на модель: 1
РВД6-1SN-М16х1,5-60-2300
1
44

Номер детали на чертеже:

44

Рукав высокого давления

Заводской номер: РВД6-1SN-М16х1,5-60-2700 Количество на модель: 3
РВД6-1SN-М16х1,5-60-2700
3
45

Номер детали на чертеже:

45

Рукав высокого давления

Заводской номер: РВД6-1SN-М16х1,5-60-6000-0-90 Количество на модель: 1
РВД6-1SN-М16х1,5-60-6000-0-90
1
46

Номер детали на чертеже:

46

Рукав высокого давления

Заводской номер: РВД8-2SN-М16х1,5-60-710 Количество на модель: 2
РВД8-2SN-М16х1,5-60-710
2
47

Номер детали на чертеже:

47

Рукав высокого давления

Заводской номер: РВД8-2SN-М16х1,5-60-1200-90 Количество на модель: 1
РВД8-2SN-М16х1,5-60-1200-90
1
48

Номер детали на чертеже:

48

Рукав высокого давления

Заводской номер: РВД8-2SN-М16х1,5-60-1900-0-90 Количество на модель: 2
РВД8-2SN-М16х1,5-60-1900-0-90
2
