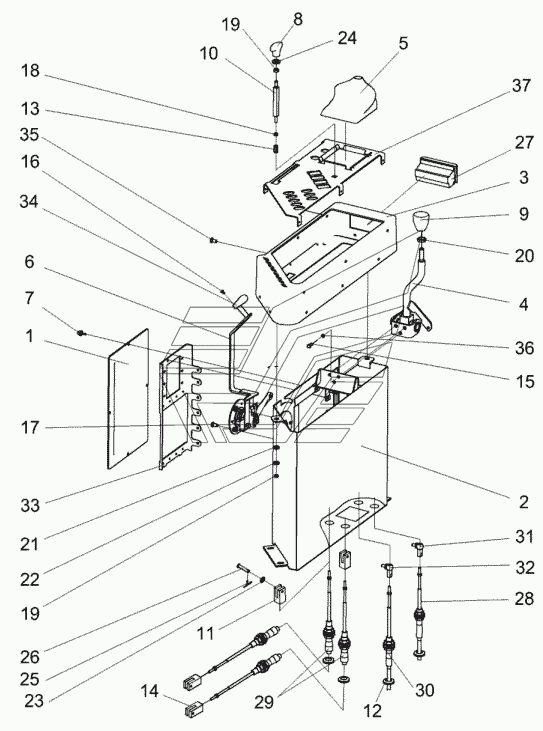

Пульт управления КЗК-10-3-0119200 КЗС-10К Палессе GS10. Каталог 2013г.

Площадка управления КЗК-10-3-0119000 КЗС-10К Палессе GS10 Корпус КЗК-10-3-0119350 КЗС-10К Палессе GS10

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Пульт управления

Заводской номер: КЗК-10-3-0119200 Количество на модель: 1
КЗК-10-3-0119200
1
1

Номер детали на чертеже:

1

Крышка

Заводской номер: КЗК-10-3-0119210 Количество на модель: 1
КЗК-10-3-0119210
1
2

Номер детали на чертеже:

2

Корпус

Заводской номер: КЗК-10-3-0119300 Количество на модель: 1
КЗК-10-3-0119300
1
3

Номер детали на чертеже:

3

Корпус

Заводской номер: КЗК-10-3-0119350 Количество на модель: 1
КЗК-10-3-0119350
1
4

Номер детали на чертеже:

4

Привод

Заводской номер: КЗК-10-3-0119390 Количество на модель: 1
КЗК-10-3-0119390
1
5

Номер детали на чертеже:

5

Чехол

Заводской номер: КЗК-10-3-0119440 Количество на модель: 1
КЗК-10-3-0119440
1
6

Номер детали на чертеже:

6

Рычаг

Заводской номер: КЗК-12-0119440А Количество на модель: 1
КЗК-12-0119440А
1
7

Номер детали на чертеже:

7

Ручка

Заводской номер: РСМ10.04.20.630 Количество на модель: 1
РСМ10.04.20.630
1
8

Номер детали на чертеже:

8

Ручка

Заводской номер: УЭС0302310 Количество на модель: 1
УЭС0302310
1
9

Номер детали на чертеже:

9

Рукоятка

Заводской номер: КЗК-10-3-0119031 Количество на модель: 1
КЗК-10-3-0119031
1
10

Номер детали на чертеже:

10

Ось

Заводской номер: КВС-1-0129613 Количество на модель: 1
КВС-1-0129613
1
11

Номер детали на чертеже:

11

Вилка

Заводской номер: УЭС0301601 Количество на модель: 1
УЭС0301601
1
12

Номер детали на чертеже:

12

Втулка

Заводской номер: УЭС0700013 Количество на модель: 4
УЭС0700013
4
13

Номер детали на чертеже:

13

Муфта

Заводской номер: УЭС-4-0300602 Количество на модель: 1
УЭС-4-0300602
1
14

Номер детали на чертеже:

14

Вилка

Заводской номер: УЭС-4-0300603 Количество на модель: 2
УЭС-4-0300603
2
15

Номер детали на чертеже:

15

Болт М6-6gх16-7798

Заводской номер: БолтМ6-6gх16-7798 Количество на модель: 3
БолтМ6-6gх16-7798
3
17

Номер детали на чертеже:

17

Винт В2.М8-6gх16-17475

Заводской номер: ВинтВ2.М8-6gх16-17475 Количество на модель: 3
ВинтВ2.М8-6gх16-17475
3
18

Номер детали на чертеже:

18

Гайка М6-6G.8-5915

Заводской номер: ГайкаМ6-6G.8-5915 Количество на модель: 2
ГайкаМ6-6G.8-5915
2
19

Номер детали на чертеже:

19

Гайка М8-6G.8-5915

Заводской номер: ГайкаМ8-6G.8-5915 Количество на модель: 3
ГайкаМ8-6G.8-5915
3
20

Номер детали на чертеже:

20

Гайка М 12-6G-5916

Заводской номер: ГайкаМ12-6G-5916 Количество на модель: 1
ГайкаМ12-6G-5916
1
21

Номер детали на чертеже:

21

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 2
Шайба8Т.65Г-6402
2
22

Номер детали на чертеже:

22

Шайба C 8.01-6958

Заводской номер: ШайбаC8.01-6958 Количество на модель: 2
ШайбаC8.01-6958
2
23

Номер детали на чертеже:

23

Шайба C.6.01-11371

Заводской номер: ШайбаC.6.01-11371 Количество на модель: 1
ШайбаC.6.01-11371
1
24

Номер детали на чертеже:

24

Шайба C.8.01-11371

Заводской номер: ШайбаC.8.01-11371 Количество на модель: 1
ШайбаC.8.01-11371
1
25

Номер детали на чертеже:

25

Ось 6-6b12х30-9650

Заводской номер: Ось6-6b12х30-9650 Количество на модель: 1
Ось6-6b12х30-9650
1
26

Номер детали на чертеже:

26

Шплинт 1,6х16-397

Заводской номер: Шплинт1,6х16-397 Количество на модель: 1
Шплинт1,6х16-397
1
27

Номер детали на чертеже:

27

Пепельница

Заводской номер: 80-8203010 Количество на модель: 1
80-8203010
1
28

Номер детали на чертеже:

28

Трос дистанционного управления

Заводской номер: 112-025-03800 Количество на модель: 1
112-025-03800
1
29

Номер детали на чертеже:

29

Трос дистанционного управления

Заводской номер: 112-075-07500 Количество на модель: 2
112-075-07500
2
30

Номер детали на чертеже:

30

Трос дистанционного управления

Заводской номер: 113-075-03500 Количество на модель: 1
113-075-03500
1
31

Номер детали на чертеже:

31

Шарнир угловой

Заводской номер: Арт.026820612 Количество на модель: 1
Арт.026820612
1
32

Номер детали на чертеже:

32

Шарнир угловой

Заводской номер: Арт.026820816 Количество на модель: 1
Арт.026820816
1
33

Номер детали на чертеже:

33

Кронштейн

Заводской номер: КЗК-10-3-0119449 Количество на модель: 1
КЗК-10-3-0119449
1
34

Номер детали на чертеже:

34

Рукоятка

Заводской номер: УЭС0301055 Количество на модель: 1
УЭС0301055
1
35

Номер детали на чертеже:

35

Винт 4,8х13

Заводской номер: Винт4,8х13 Количество на модель: 6
Винт4,8х13
6
36

Номер детали на чертеже:

36

Шайба 6Т.65Г-6402

Заводской номер: Шайба6Т.65Г-6402 Количество на модель: 3
Шайба6Т.65Г-6402
3
37

Номер детали на чертеже:

37

Панель

Заводской номер: КЗК-10-3-0119250 Количество на модель: 1
КЗК-10-3-0119250
1
