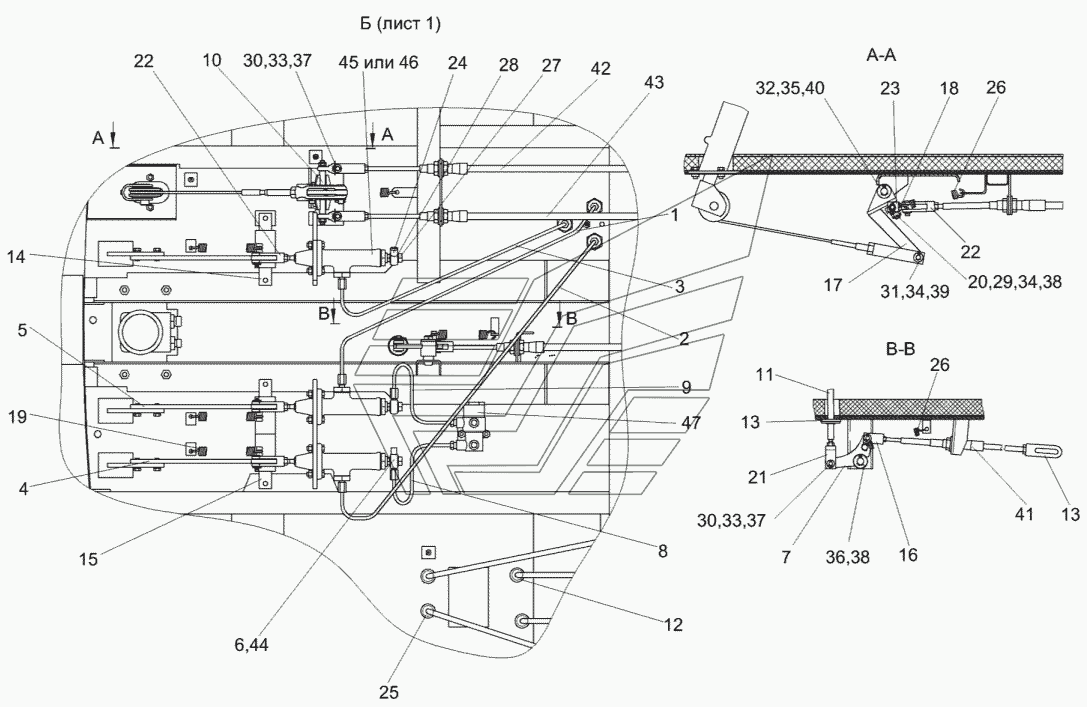

Площадка управления КЗК-10-3-0119000 КЗС-10К Палессе GS10. Каталог 2013г.

Площадка управления КЗК-10-3-0119000 КЗС-10К Палессе GS10 Пульт управления КЗК-10-3-0119200 КЗС-10К Палессе GS10

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Площадка управления

Заводской номер: КЗК-10-3-0119000 Количество на модель: 1
КЗК-10-3-0119000
1
1

Номер детали на чертеже:

1

Трубопровод

Заводской номер: КЗК-10-3-0119110 Количество на модель: 1
КЗК-10-3-0119110
1
2

Номер детали на чертеже:

2

Трубка

Заводской номер: КЗК-10-3-0119120 Количество на модель: 1
КЗК-10-3-0119120
1
3

Номер детали на чертеже:

3

Трубка

Заводской номер: КЗК-10-3-0119130 Количество на модель: 1
КЗК-10-3-0119130
1
4

Номер детали на чертеже:

4

Рычаг

Заводской номер: КЗК-10-3-0119450 Количество на модель: 2
КЗК-10-3-0119450
2
5

Номер детали на чертеже:

5

Рычаг

Заводской номер: КЗК-10-3-0119450-01 Количество на модель: 1
КЗК-10-3-0119450-01
1
6

Номер детали на чертеже:

6

Угольник

Заводской номер: КЗК-10-3-0119570 Количество на модель: 1
КЗК-10-3-0119570
1
7

Номер детали на чертеже:

7

Рычаг

Заводской номер: КЗК-7-0119330А Количество на модель: 1
КЗК-7-0119330А
1
8

Номер детали на чертеже:

8

Трубопровод

Заводской номер: КЗК-12-0122190 Количество на модель: 1
КЗК-12-0122190
1
9

Номер детали на чертеже:

9

Трубопровод

Заводской номер: КЗК-12-0122190-01 Количество на модель: 1
КЗК-12-0122190-01
1
10

Номер детали на чертеже:

10

Качалка

Заводской номер: РСМ10.04.15.130 Количество на модель: 1
РСМ10.04.15.130
1
11

Номер детали на чертеже:

11

Тяга

Заводской номер: КЗК-10-3-0119602 Количество на модель: 1
КЗК-10-3-0119602
1
12

Номер детали на чертеже:

12

Втулка

Заводской номер: КГС0120032 Количество на модель:
КГС0120032
13

Номер детали на чертеже:

13

Вилка

Заводской номер: КЗК-10-0115616 Количество на модель: 1
КЗК-10-0115616
1
14

Номер детали на чертеже:

14

Ось

Заводской номер: КЗС0119605 Количество на модель: 1
КЗС0119605
1
15

Номер детали на чертеже:

15

Ось

Заводской номер: КЗС0119606 Количество на модель: 1
КЗС0119606
1
16

Номер детали на чертеже:

16

Вилка

Заводской номер: КИЛ0144611 Количество на модель: 2
КИЛ0144611
2
17

Номер детали на чертеже:

17

Рычаг

Заводской номер: УЭС0300205 Количество на модель: 1
УЭС0300205
1
18

Номер детали на чертеже:

18

Пластина

Заводской номер: УЭС0300522 Количество на модель: 1
УЭС0300522
1
19

Номер детали на чертеже:

19

Пружина

Заводской номер: УЭС0300609А Количество на модель: 3
УЭС0300609А
3
20

Номер детали на чертеже:

20

Ось

Заводской номер: УЭС0300626 Количество на модель: 1
УЭС0300626
1
21

Номер детали на чертеже:

21

Вилка

Заводской номер: УЭС0300684 Количество на модель: 1
УЭС0300684
1
22

Номер детали на чертеже:

22

Вилка

Заводской номер: УЭС0300686 Количество на модель: 5
УЭС0300686
5
23

Номер детали на чертеже:

23

Сухарик

Заводской номер: УЭС0302611 Количество на модель: 2
УЭС0302611
2
24

Номер детали на чертеже:

24

Угольник

Заводской номер: УЭС0302612 Количество на модель: 2
УЭС0302612
2
25

Номер детали на чертеже:

25

Втулка

Заводской номер: УЭС0700013 Количество на модель: 2
УЭС0700013
2
26

Номер детали на чертеже:

26

Пружина

Заводской номер: РСМ10.04.13.606Б Количество на модель: 2
РСМ10.04.13.606Б
2
27

Номер детали на чертеже:

27

Болт

Заводской номер: 54-60303 Количество на модель: 3
54-60303
3
28

Номер детали на чертеже:

28

Прокладка

Заводской номер: 75Ш-00005 Количество на модель: 6
75Ш-00005
6
29

Номер детали на чертеже:

29

Гайка М10-6G-5915

Заводской номер: ГайкаМ10-6G-5915 Количество на модель: 1
ГайкаМ10-6G-5915
1
30

Номер детали на чертеже:

30

Ось 6-8b12х30-9650

Заводской номер: Ось6-8b12х30-9650 Количество на модель: 7
Ось6-8b12х30-9650
7
31

Номер детали на чертеже:

31

Ось 6-10b12х36-9650

Заводской номер: Ось6-10b12х36-9650 Количество на модель: 1
Ось6-10b12х36-9650
1
32

Номер детали на чертеже:

32

Ось 6-14b12х45-9650

Заводской номер: Ось6-14b12х45-9650 Количество на модель: 1
Ось6-14b12х45-9650
1
33

Номер детали на чертеже:

33

Шайба C.8.01-11371

Заводской номер: ШайбаC.8.01-11371 Количество на модель: 18
ШайбаC.8.01-11371
18
34

Номер детали на чертеже:

34

Шайба C.10.01-11371

Заводской номер: ШайбаC.10.01-11371 Количество на модель: 9
ШайбаC.10.01-11371
9
35

Номер детали на чертеже:

35

Шайба C.14.01-11371

Заводской номер: ШайбаC.14.01-11371 Количество на модель: 1
ШайбаC.14.01-11371
1
36

Номер детали на чертеже:

36

Шайба C.16.01-11371

Заводской номер: ШайбаC.16.01-11371 Количество на модель: 1
ШайбаC.16.01-11371
1
37

Номер детали на чертеже:

37

Шплинт 2х20-397

Заводской номер: Шплинт2х20-397 Количество на модель: 9
Шплинт2х20-397
9
38

Номер детали на чертеже:

38

Шплинт 2,5х20-397

Заводской номер: Шплинт2,5х20-397 Количество на модель: 2
Шплинт2,5х20-397
2
39

Номер детали на чертеже:

39

Шплинт 3,2х20-397

Заводской номер: Шплинт3,2х20-397 Количество на модель: 2
Шплинт3,2х20-397
2
40

Номер детали на чертеже:

40

Шплинт 4х25-397

Заводской номер: Шплинт4х25-397 Количество на модель: 1
Шплинт4х25-397
1
41

Номер детали на чертеже:

41

Трос дистанционного управления

Заводской номер: 112-050-02200 Количество на модель: 1
112-050-02200
1
42

Номер детали на чертеже:

42

Трос дистанционного управления

Заводской номер: 113-075-03500 Количество на модель: 1
113-075-03500
1
43

Номер детали на чертеже:

43

Трос дистанционного управления

Заводской номер: 113-075-04000 Количество на модель: 1
113-075-04000
1
44

Номер детали на чертеже:

44

Выключатель света ''стоп'' гидравлический ВК12Б-Э

Заводской номер: ВК12Б-Э Количество на модель: 1
ВК12Б-Э
1
45

Номер детали на чертеже:

45

Главный цилиндр

Заводской номер: ЕДЦГ073.000-03 Количество на модель: 3
ЕДЦГ073.000-03
3
46

Номер детали на чертеже:

46

Цилиндр главный привода тормозов

Заводской номер: Т22160 Количество на модель: 3
Т22160
3
47

Номер детали на чертеже:

47

Регулятор давления

Заводской номер: 3518090-51050 Количество на модель: 1
3518090-51050
1
Площадка управления КЗК-10-3-0119000 КЗС-10К Палессе GS10 Пульт управления КЗК-10-3-0119200 КЗС-10К Палессе GS10
