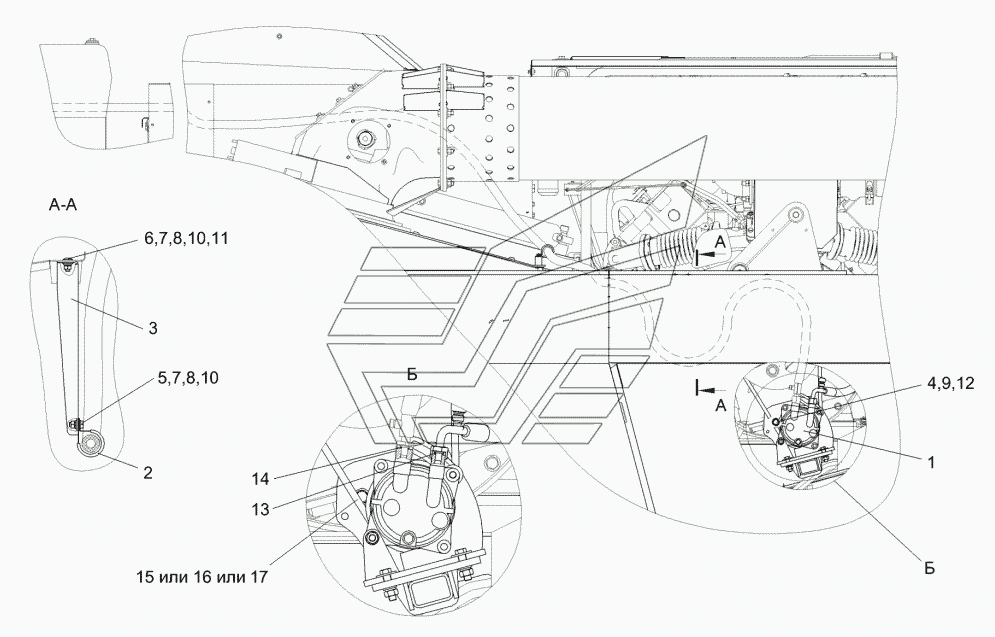

Установка компрессора КЗК-10-3-0113010-01 (вид слева) КЗС-10К Палессе GS10. Каталог 2013г.

Установка компрессора КЗК-10-3-0113010-01 (вид сверху) КЗС-10К Палессе GS10 Компрессор КЗК-12-0113160А-01 КЗС-10К Палессе GS10

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка компрессора

Заводской номер: КЗК-10-3-0113010-01 Количество на модель: 1
КЗК-10-3-0113010-01
1
1

Номер детали на чертеже:

1

Компрессор

Заводской номер: КЗК-12-0113160А-01 Количество на модель: 1
КЗК-12-0113160А-01
1
2

Номер детали на чертеже:

2

Хомут

Заводской номер: КЗР0700800-04 Количество на модель: 3
КЗР0700800-04
3
3

Номер детали на чертеже:

3

Кронштейн

Заводской номер: КЗК-10-3-0113401 Количество на модель: 1
КЗК-10-3-0113401
1
4

Номер детали на чертеже:

4

Болт М12-6gх40-7796

Заводской номер: БолтМ12-6gх40-7796 Количество на модель: 3
БолтМ12-6gх40-7796
3
5

Номер детали на чертеже:

5

Болт М6-6gх16-7798

Заводской номер: БолтМ6-6gх16-7798 Количество на модель: 12
БолтМ6-6gх16-7798
12
6

Номер детали на чертеже:

6

Болт М6-6gх16-7802

Заводской номер: БолтМ6-6gх16-7802 Количество на модель: 3
БолтМ6-6gх16-7802
3
7

Номер детали на чертеже:

7

Гайка М6-6G-5915

Заводской номер: ГайкаМ6-6G-5915 Количество на модель: 4
ГайкаМ6-6G-5915
4
8

Номер детали на чертеже:

8

Шайба 6Т.65Г-6402

Заводской номер: Шайба6Т.65Г-6402 Количество на модель: 15
Шайба6Т.65Г-6402
15
9

Номер детали на чертеже:

9

Шайба 12Т.65Г-6402

Заводской номер: Шайба12Т.65Г-6402 Количество на модель: 3
Шайба12Т.65Г-6402
3
10

Номер детали на чертеже:

10

Шайба C.6.01-11371

Заводской номер: ШайбаC.6.01-11371 Количество на модель: 16
ШайбаC.6.01-11371
16
11

Номер детали на чертеже:

11

Шайба C.8.01-11371

Заводской номер: ШайбаC.8.01-11371 Количество на модель: 23
ШайбаC.8.01-11371
23
12

Номер детали на чертеже:

12

Шайба C.12.01-11371

Заводской номер: ШайбаC.12.01-11371 Количество на модель: 9
ШайбаC.12.01-11371
9
13

Номер детали на чертеже:

13

Кольцо уплотнительное 3/4

Заводской номер: 08-003502-00 Количество на модель: 2
08-003502-00
2
14

Номер детали на чертеже:

14

Кольцо уплотнительное 7/8

Заводской номер: 08-003503-00 Количество на модель: 1
08-003503-00
1
15

Номер детали на чертеже:

15

Ремень PHG SPA 1120

Заводской номер: PHGSPA1120 Количество на модель: 1
PHGSPA1120
1
16

Номер детали на чертеже:

16

Ремень

Заводской номер: SPA1120Ld Количество на модель: 1
SPA1120Ld
1
17

Номер детали на чертеже:

17

Ремень

Заводской номер: SPA Количество на модель: 1
SPA
1
