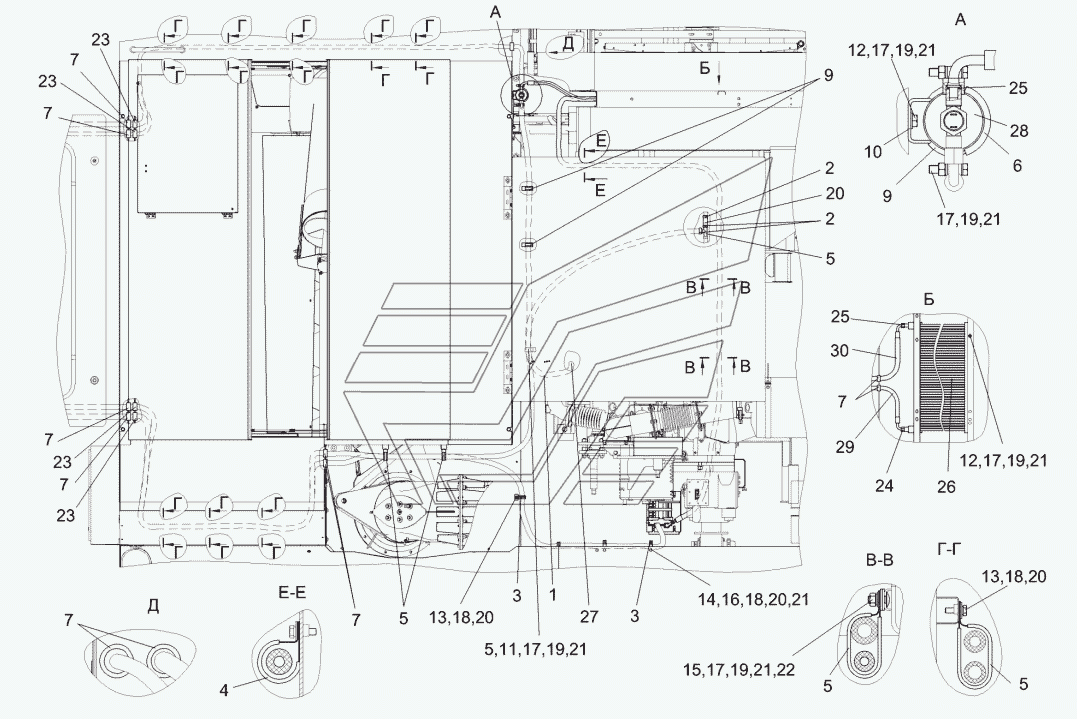

Установка компрессора КЗК-10-3-0113010-01 (вид сверху) КЗС-10К Палессе GS10. Каталог 2013г.

Установка климатическая КЗК-10-3-0113000-01 КЗС-10К Палессе GS10 Установка компрессора КЗК-10-3-0113010-01 (вид слева) КЗС-10К Палессе GS10

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка компрессора

Заводской номер: КЗК-10-3-0113010-01 Количество на модель: 1
КЗК-10-3-0113010-01
1
1

Номер детали на чертеже:

1

Хомут стяжной

Заводской номер: А23.02.260 Количество на модель: 4
А23.02.260
4
2

Номер детали на чертеже:

2

Тройник

Заводской номер: КЗК-12-3-0106260 Количество на модель: 1
КЗК-12-3-0106260
1
3

Номер детали на чертеже:

3

Хомут

Заводской номер: КЗР0700800-04 Количество на модель: 3
КЗР0700800-04
3
4

Номер детали на чертеже:

4

Хомут

Заводской номер: КЗР0700800-07 Количество на модель: 5
КЗР0700800-07
5
5

Номер детали на чертеже:

5

Скоба

Заводской номер: УЭС-7-0203150А Количество на модель: 14
УЭС-7-0203150А
14
6

Номер детали на чертеже:

6

Хомут

Заводской номер: УЭС-7-0203190 Количество на модель: 1
УЭС-7-0203190
1
7

Номер детали на чертеже:

7

Втулка

Заводской номер: КГС0120032-01 Количество на модель: 10
КГС0120032-01
10
8

Номер детали на чертеже:

8

Шланг

Заводской номер: КЗК-12-0113024 Количество на модель: 1
КЗК-12-0113024
1
9

Номер детали на чертеже:

9

Уплотнитель

Заводской номер: УЭС-7-0203036 Количество на модель: 2
УЭС-7-0203036
2
10

Номер детали на чертеже:

10

Скоба

Заводской номер: УЭС-7-0203505 Количество на модель: 1
УЭС-7-0203505
1
11

Номер детали на чертеже:

11

Болт М8-6gх20-7796

Заводской номер: БолтМ8-6gх20-7796 Количество на модель: 1
БолтМ8-6gх20-7796
1
12

Номер детали на чертеже:

12

Болт М8-6gх25-7796

Заводской номер: БолтМ8-6gх25-7796 Количество на модель: 5
БолтМ8-6gх25-7796
5
13

Номер детали на чертеже:

13

Болт М6-6gх16-7798

Заводской номер: БолтМ6-6gх16-7798 Количество на модель: 12
БолтМ6-6gх16-7798
12
14

Номер детали на чертеже:

14

Болт М6-6gх16-7802

Заводской номер: БолтМ6-6gх16-7802 Количество на модель: 3
БолтМ6-6gх16-7802
3
15

Номер детали на чертеже:

15

Болт М6-6gх20-7802

Заводской номер: БолтМ6-6gх20-7802 Количество на модель: 3
БолтМ6-6gх20-7802
3
16

Номер детали на чертеже:

16

Гайка М6-6G-5915

Заводской номер: ГайкаМ6-6G-5915 Количество на модель: 4
ГайкаМ6-6G-5915
4
17

Номер детали на чертеже:

17

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 11
ГайкаМ8-6G-5915
11
18

Номер детали на чертеже:

18

Шайба 6Т.65Г-6402

Заводской номер: Шайба6Т.65Г-6402 Количество на модель: 15
Шайба6Т.65Г-6402
15
19

Номер детали на чертеже:

19

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 11
Шайба8Т.65Г-6402
11
20

Номер детали на чертеже:

20

Шайба С.6.01-11371

Заводской номер: ШайбаС.6.01-11371 Количество на модель: 16
ШайбаС.6.01-11371
16
21

Номер детали на чертеже:

21

Шайба С.8.01-11371

Заводской номер: ШайбаС.8.01-11371 Количество на модель: 23
ШайбаС.8.01-11371
23
22

Номер детали на чертеже:

22

Шайба С.12.01-11371

Заводской номер: ШайбаС.12.01-11371 Количество на модель: 9
ШайбаС.12.01-11371
9
23

Номер детали на чертеже:

23

Втулка

Заводской номер: 503-3408020 Количество на модель: 4
503-3408020
4
24

Номер детали на чертеже:

24

Кольцо уплотнительное 3/4

Заводской номер: 08-003502-00 Количество на модель: 2
08-003502-00
2
25

Номер детали на чертеже:

25

Кольцо уплотнительное 9/16

Заводской номер: 08-002562-00 Количество на модель: 3
08-002562-00
3
26

Номер детали на чертеже:

26

Конденсатор

Заводской номер: 99-000503-00 Количество на модель: 1
99-000503-00
1
27

Номер детали на чертеже:

27

Кран ВС11-О

Заводской номер: ВС11-О Количество на модель: 1
ВС11-О
1
28

Номер детали на чертеже:

28

Ресивер

Заводской номер: 04-003977-02 Количество на модель: 1
04-003977-02
1
29

Номер детали на чертеже:

29

Хладонопровод

Заводской номер: 05-070041-03 Количество на модель: 1
05-070041-03
1
30

Номер детали на чертеже:

30

Хладонопровод

Заводской номер: 05-070200-00 Количество на модель: 1
05-070200-00
1
