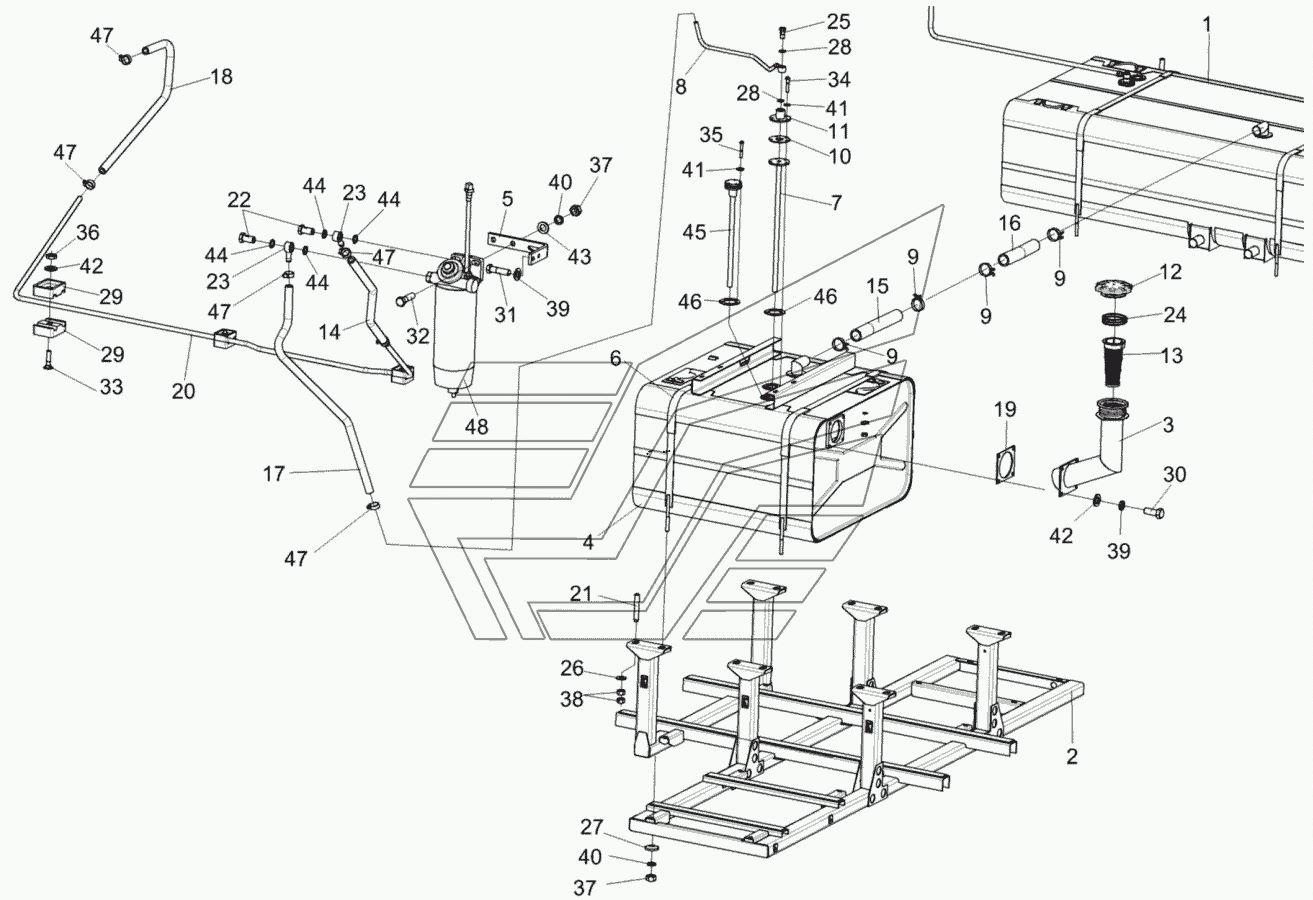

Установка топливной системы КВК 0103000 (лист 2) КВК-8060. Каталог 2012г.

Установка топливной системы КВК 0103000 (лист 1) КВК-8060 Шасси КВК 0101000-01 КВК-8060

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка топливной системы

Заводской номер: КВК0103000 Количество на модель: 1
КВК0103000
1
1

Номер детали на чертеже:

1

Бак топливный

Заводской номер: КВК0103010 Количество на модель: 1
КВК0103010
1
2

Номер детали на чертеже:

2

Рамка

Заводской номер: КВК0103040 Количество на модель: 1
КВК0103040
1
3

Номер детали на чертеже:

3

Горловина

Заводской номер: КВК0103090 Количество на модель: 1
КВК0103090
1
4

Номер детали на чертеже:

4

Бак топливный

Заводской номер: КВК0103100 Количество на модель: 1
КВК0103100
1
5

Номер детали на чертеже:

5

Кронштейн

Заводской номер: КВК0103120 Количество на модель: 1
КВК0103120
1
6

Номер детали на чертеже:

6

Хомут

Заводской номер: КВК0103140 Количество на модель: 2
КВК0103140
2
7

Номер детали на чертеже:

7

Труба

Заводской номер: КВК0103350 Количество на модель: 1
КВК0103350
1
8

Номер детали на чертеже:

8

Топливопровод

Заводской номер: КВК0103410 Количество на модель: 1
КВК0103410
1
9

Номер детали на чертеже:

9

Хомут стяжной

Заводской номер: А23.02.180 Количество на модель: 8
А23.02.180
8
10

Номер детали на чертеже:

10

Клапан

Заводской номер: КВС-1-0103360 Количество на модель: 1
КВС-1-0103360
1
11

Номер детали на чертеже:

11

Корпус

Заводской номер: КВС-1-0103370 Количество на модель: 1
КВС-1-0103370
1
12

Номер детали на чертеже:

12

Крышка

Заводской номер: КИС0108610 Количество на модель: 1
КИС0108610
1
13

Номер детали на чертеже:

13

Фильтр 1606

Заводской номер: 150.50.026 Количество на модель: 1
150.50.026
1
14

Номер детали на чертеже:

14

Рукав

Заводской номер: КГС0116007 Количество на модель: 1
КГС0116007
1
15

Номер детали на чертеже:

15

Рукав 42х55-10362

Заводской номер: РНД0420011-22 Количество на модель: 1
РНД0420011-22
1
16

Номер детали на чертеже:

16

Рукав 42х55-10362

Заводской номер: КВК0103005 Количество на модель: 1
КВК0103005
1
17

Номер детали на чертеже:

17

Рукав 12х20-10362

Заводской номер: КЗК-8-0126002 Количество на модель: 1
КЗК-8-0126002
1
18

Номер детали на чертеже:

18

Рукав 12х20-10362

Заводской номер: КВК0103012 Количество на модель: 1
КВК0103012
1
19

Номер детали на чертеже:

19

Прокладка

Заводской номер: КВК0103013 Количество на модель: 1
КВК0103013
1
20

Номер детали на чертеже:

20

Топливопровод

Заводской номер: КВК0103828 Количество на модель: 1
КВК0103828
1
21

Номер детали на чертеже:

21

Шпилька

Заводской номер: КВС-1-0103603 Количество на модель: 12
КВС-1-0103603
12
22

Номер детали на чертеже:

22

Болт специальный

Заводской номер: КВС-2-0103601 Количество на модель: 2
КВС-2-0103601
2
23

Номер детали на чертеже:

23

Угольник поворотный

Заводской номер: КЗК-8-0126301 Количество на модель: 2
КЗК-8-0126301
2
24

Номер детали на чертеже:

24

Пружина

Заводской номер: КИС0108684 Количество на модель: 1
КИС0108684
1
25

Номер детали на чертеже:

25

Болт специальный

Заводской номер: КИС0118623А Количество на модель: 2
КИС0118623А
2
26

Номер детали на чертеже:

26

Шайба

Заводской номер: КСН0114402-01 Количество на модель: 12
КСН0114402-01
12
27

Номер детали на чертеже:

27

Шайба сферическая

Заводской номер: КПР6100605 Количество на модель: 8
КПР6100605
8
28

Номер детали на чертеже:

28

Шайба

Заводской номер: УЭС0500003-01 Количество на модель: 4
УЭС0500003-01
4
29

Номер детали на чертеже:

29

Брус

Заводской номер: УЭС0602012А Количество на модель: 8
УЭС0602012А
8
30

Номер детали на чертеже:

30

Болт М8-6eх20-7796

Заводской номер: БолтМ8-6eх20-7796 Количество на модель: 4
БолтМ8-6eх20-7796
4
31

Номер детали на чертеже:

31

Болт М8-6eх25-7796

Заводской номер: БолтМ8-6eх25-7796 Количество на модель: 7
БолтМ8-6eх25-7796
7
32

Номер детали на чертеже:

32

Болт М12-6eх45-7796

Заводской номер: БолтМ12-6eх45-7796 Количество на модель: 4
БолтМ12-6eх45-7796
4
33

Номер детали на чертеже:

33

Болт М8-6eх35-7802

Заводской номер: БолтМ8-6eх35-7802 Количество на модель: 4
БолтМ8-6eх35-7802
4
34

Номер детали на чертеже:

34

Винт B.М5-6eх25-17473

Заводской номер: ВинтB.М5-6eх25-17473 Количество на модель: 5
ВинтB.М5-6eх25-17473
5
35

Номер детали на чертеже:

35

Винт B.М5-6eх35-17473

Заводской номер: ВинтB.М5-6eх35-17473 Количество на модель: 5
ВинтB.М5-6eх35-17473
5
36

Номер детали на чертеже:

36

Гайка М8-6G-2526

Заводской номер: ГайкаМ8-6G-2526 Количество на модель: 4
ГайкаМ8-6G-2526
4
37

Номер детали на чертеже:

37

Гайка М12-6G-5915

Заводской номер: ГайкаМ12-6G-5915 Количество на модель: 10
ГайкаМ12-6G-5915
10
38

Номер детали на чертеже:

38

Гайка М20х1,5-6G-5915

Заводской номер: ГайкаМ20х1,5-6G-5915 Количество на модель: 24
ГайкаМ20х1,5-6G-5915
24
39

Номер детали на чертеже:

39

Шайба 8.65Г-6402

Заводской номер: Шайба8.65Г-6402 Количество на модель: 11
Шайба8.65Г-6402
11
40

Номер детали на чертеже:

40

Шайба 12.65Г-6402

Заводской номер: Шайба12.65Г-6402 Количество на модель: 10
Шайба12.65Г-6402
10
41

Номер детали на чертеже:

41

Шайба C.5.01-11371

Заводской номер: ШайбаC.5.01-11371 Количество на модель: 15
ШайбаC.5.01-11371
15
42

Номер детали на чертеже:

42

Шайба C.8.01-11371

Заводской номер: ШайбаC.8.01-11371 Количество на модель: 8
ШайбаC.8.01-11371
8
43

Номер детали на чертеже:

43

Шайба C.12.01-11371

Заводской номер: ШайбаC.12.01-11371 Количество на модель: 2
ШайбаC.12.01-11371
2
44

Номер детали на чертеже:

44

Прокладка 16 АД0-23358

Заводской номер: 16АД0-23358 Количество на модель: 4
16АД0-23358
4
45

Номер детали на чертеже:

45

Датчик объема топлива

Заводской номер: ДОТ-470МП Количество на модель: 1
ДОТ-470МП
1
46

Номер детали на чертеже:

46

Прокладка

Заводской номер: 200-3806026 Количество на модель: 3
200-3806026
3
47

Номер детали на чертеже:

47

Хомут червячный TORRO 12-22/9 C7W3

Заводской номер: TORRO12-22/9C7W3 Количество на модель: 7
TORRO12-22/9C7W3
7
48

Номер детали на чертеже:

48

Фильтр топливный

Заводской номер: A0004700469(R90-MER-01) Количество на модель: 1
A0004700469(R90-MER-01)
1
