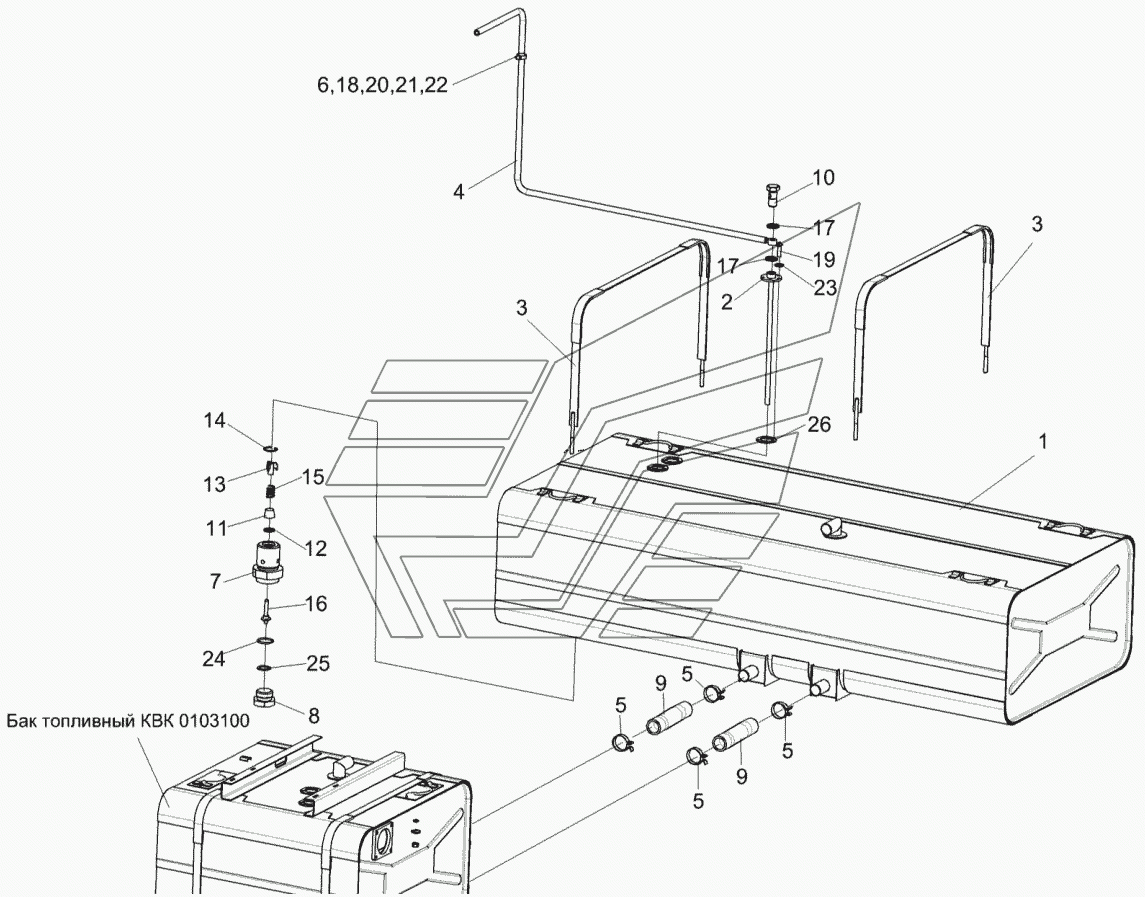

Установка топливной системы КВК 0103000 (лист 1) КВК-8060. Каталог 2012г.

Установка глушителя КВК 0157000 КВК-8060 Установка топливной системы КВК 0103000 (лист 2) КВК-8060

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка топливной системы

Заводской номер: КВК0103000 Количество на модель: 1
КВК0103000
1

Номер детали на чертеже:

Клапан сливной

Заводской номер: КВС-1-0103180 Количество на модель: 2
КВС-1-0103180
2
1

Номер детали на чертеже:

1

Бак топливный

Заводской номер: КВК0103010 Количество на модель: 1
КВК0103010
1
2

Номер детали на чертеже:

2

Труба

Заводской номер: КВК0103030 Количество на модель: 1
КВК0103030
1
3

Номер детали на чертеже:

3

Хомут

Заводской номер: КВК0103060 Количество на модель: 2
КВК0103060
2
4

Номер детали на чертеже:

4

Топливопровод

Заводской номер: КВК0103420 Количество на модель: 1
КВК0103420
1
5

Номер детали на чертеже:

5

Хомут стяжной

Заводской номер: А23.02.180 Количество на модель: 8
А23.02.180
8
6

Номер детали на чертеже:

6

Хомут

Заводской номер: КЗР0700800-07 Количество на модель: 5
КЗР0700800-07
5
7

Номер детали на чертеже:

7

Корпус

Заводской номер: КВС-1-0103606 Количество на модель: 1
КВС-1-0103606
1
8

Номер детали на чертеже:

8

Пробка

Заводской номер: КВС-1-0103607 Количество на модель: 1
КВС-1-0103607
1
9

Номер детали на чертеже:

9

Рукав 42х55-10362

Заводской номер: РНД0420011-15 Количество на модель: 2
РНД0420011-15
2
10

Номер детали на чертеже:

10

Болт специальный

Заводской номер: КИС0118623А Количество на модель: 2
КИС0118623А
2
11

Номер детали на чертеже:

11

Прижим

Заводской номер: МС12-3-002 Количество на модель: 1
МС12-3-002
1
12

Номер детали на чертеже:

12

Кольцо

Заводской номер: МС12-3-003 Количество на модель: 1
МС12-3-003
1
13

Номер детали на чертеже:

13

Втулка направляющая

Заводской номер: МС12-3-005 Количество на модель: 1
МС12-3-005
1
14

Номер детали на чертеже:

14

Кольцо запорное

Заводской номер: МС12-3-601 Количество на модель: 1
МС12-3-601
1
15

Номер детали на чертеже:

15

Пружина

Заводской номер: МС12-3-602 Количество на модель: 1
МС12-3-602
1
16

Номер детали на чертеже:

16

Клапан

Заводской номер: МС12-3-607 Количество на модель: 1
МС12-3-607
1
17

Номер детали на чертеже:

17

Шайба

Заводской номер: УЭС0500003-01 Количество на модель: 4
УЭС0500003-01
4
18

Номер детали на чертеже:

18

Болт М8-6eх25-7796

Заводской номер: БолтМ8-6eх25-7796 Количество на модель: 7
БолтМ8-6eх25-7796
7
19

Номер детали на чертеже:

19

Винт B.М5-6eх18-17473

Заводской номер: ВинтB.М5-6eх18-17473 Количество на модель: 5
ВинтB.М5-6eх18-17473
5
20

Номер детали на чертеже:

20

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 5
ГайкаМ8-6G-5915
5
21

Номер детали на чертеже:

21

Шайба 8.65Г-6402

Заводской номер: Шайба8.65Г-6402 Количество на модель: 11
Шайба8.65Г-6402
11
22

Номер детали на чертеже:

22

Шайба C 10.01-6958

Заводской номер: ШайбаC10.01-6958 Количество на модель: 5
ШайбаC10.01-6958
5
23

Номер детали на чертеже:

23

Шайба C.5.01-11371

Заводской номер: ШайбаC.5.01-11371 Количество на модель: 15
ШайбаC.5.01-11371
15
24

Номер детали на чертеже:

24

Кольцо 019-022-19-2-2-18829/9833

Заводской номер: 019-022-19-2-2-18829/9833 Количество на модель: 1
019-022-19-2-2-18829/9833
1
25

Номер детали на чертеже:

25

Прокладка 30 М3-23358

Заводской номер: 30М3-23358 Количество на модель: 1
30М3-23358
1
26

Номер детали на чертеже:

26

Прокладка

Заводской номер: 200-3806026 Количество на модель: 3
200-3806026
3
