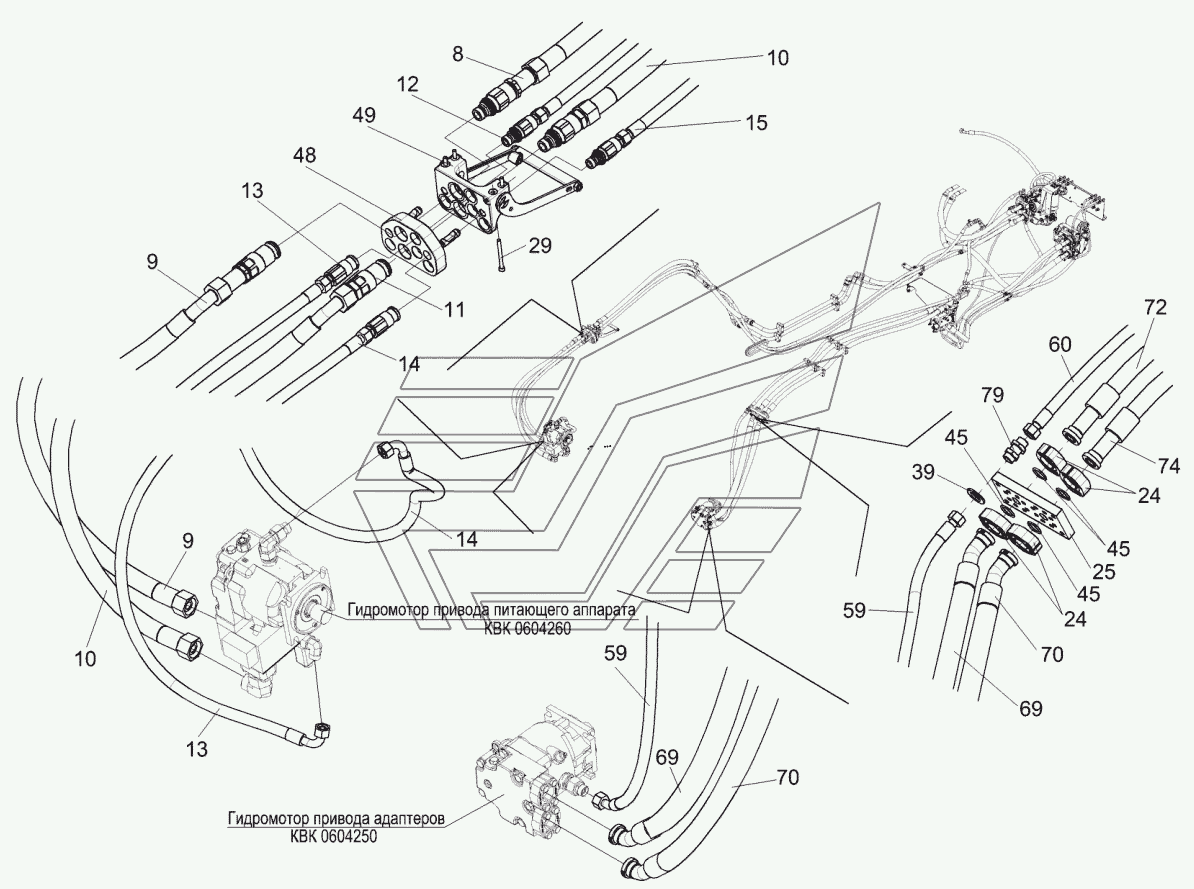

Гидросистема привода питающего аппарата КВК 0604000Б (лист 2) КВК-8060. Каталог 2012г.

Гидросистема привода питающего аппарата КВК 0604000Б (лист 1) КВК-8060 Гидросистема привода питающего аппарата КВК 0604000Б (лист 3) КВК-8060

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Гидросистема привода питающего аппарата

Заводской номер: КВК0604000Б Количество на модель: 1
КВК0604000Б
1
8

Номер детали на чертеже:

8

Штекер

Заводской номер: КВК0604510 Количество на модель: 1
КВК0604510
1
9

Номер детали на чертеже:

9

Муфта

Заводской номер: КВК0604520 Количество на модель: 1
КВК0604520
1
10

Номер детали на чертеже:

10

Штекер

Заводской номер: КВК0604530 Количество на модель: 1
КВК0604530
1
11

Номер детали на чертеже:

11

Муфта

Заводской номер: КВК0604540 Количество на модель: 1
КВК0604540
1
12

Номер детали на чертеже:

12

Штекер

Заводской номер: КВК0604550 Количество на модель: 1
КВК0604550
1
13

Номер детали на чертеже:

13

Муфта

Заводской номер: КВК0604560 Количество на модель: 1
КВК0604560
1
14

Номер детали на чертеже:

14

Муфта

Заводской номер: КВК0604570 Количество на модель: 1
КВК0604570
1
15

Номер детали на чертеже:

15

Штекер

Заводской номер: КВК0604580 Количество на модель: 1
КВК0604580
1
24

Номер детали на чертеже:

24

Полуфланец

Заводской номер: КВК0604608А Количество на модель: 28
КВК0604608А
28
25

Номер детали на чертеже:

25

Плита

Заводской номер: КВК0604609 Количество на модель: 1
КВК0604609
1
29

Номер детали на чертеже:

29

Винт

Заводской номер: КВК0604685 Количество на модель: 4
КВК0604685
4
39

Номер детали на чертеже:

39

Шайба C.27.01-11371

Заводской номер: ШайбаC.27.01-11371 Количество на модель: 2
ШайбаC.27.01-11371
2
45

Номер детали на чертеже:

45

Кольцо уплотнительное

Заводской номер: ГСТ90.00.003 Количество на модель: 15
ГСТ90.00.003
15
48

Номер детали на чертеже:

48

Разъем

Заводской номер: GR6AB Количество на модель: 1
GR6AB
1
59

Номер детали на чертеже:

59

Рукав высокого давления

Заводской номер: РВД16-2SC-М26х1,5-24-1600-0-45 Количество на модель: 1
РВД16-2SC-М26х1,5-24-1600-0-45
1
60

Номер детали на чертеже:

60

Рукав высокого давления

Заводской номер: РВД16-2SC-М26х1,5-24-2800-0-90 Количество на модель: 1
РВД16-2SC-М26х1,5-24-2800-0-90
1
69

Номер детали на чертеже:

69

Рукав высокого давления

Заводской номер: РВД25-4SH-SAEj518/6000-1-1600-45-45/200 Количество на модель: 1
РВД25-4SH-SAEj518/6000-1-1600-45-45/200
1
70

Номер детали на чертеже:

70

Рукав высокого давления

Заводской номер: РВД25-4SH-SAEj518/6000-1-1700-45-45/200 Количество на модель: 1
РВД25-4SH-SAEj518/6000-1-1700-45-45/200
1
72

Номер детали на чертеже:

72

Рукав высокого давления

Заводской номер: РВД25-4SH-SAEj518/6000-1-2600-0-90 Количество на модель: 1
РВД25-4SH-SAEj518/6000-1-2600-0-90
1
74

Номер детали на чертеже:

74

Рукав высокого давления

Заводской номер: РВД25-4SH-SAEj518/6000-1-2700-0-90 Количество на модель: 1
РВД25-4SH-SAEj518/6000-1-2700-0-90
1
79

Номер детали на чертеже:

79

Штуцер

Заводской номер: SV18LOMDCF Количество на модель: 1
SV18LOMDCF
1
