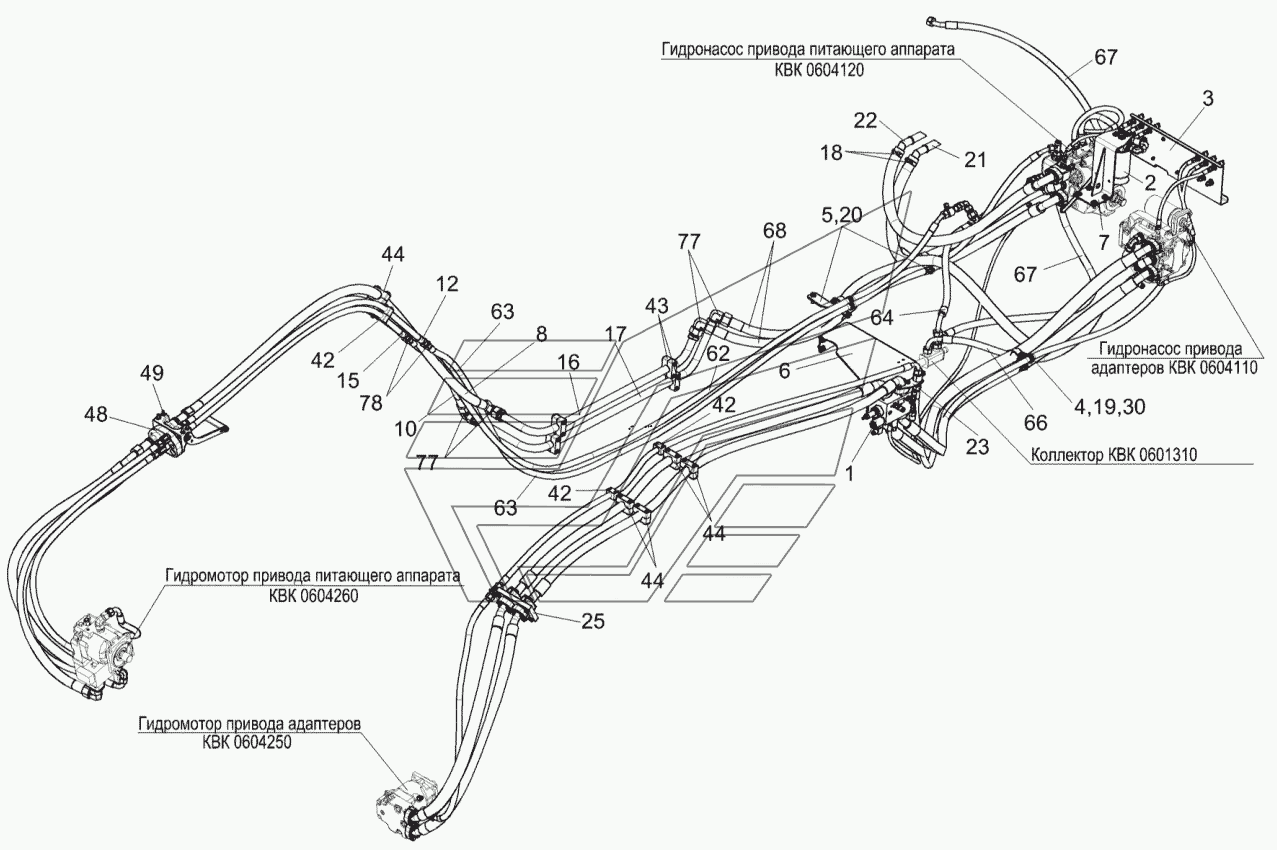

Гидросистема привода питающего аппарата КВК 0604000Б (лист 1) КВК-8060. Каталог 2012г.

Подключение управляемого моста КВК 0602950 КВК-8060 Гидросистема привода питающего аппарата КВК 0604000Б (лист 2) КВК-8060

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Гидросистема привода питающего аппарата

Заводской номер: КВК0604000Б Количество на модель: 1
КВК0604000Б
1
1

Номер детали на чертеже:

1

Гидроблок адаптеров

Заводской номер: КВК0604300Б Количество на модель: 1
КВК0604300Б
1
2

Номер детали на чертеже:

2

Фильтр напорный

Заводской номер: КВК0604330 Количество на модель: 1
КВК0604330
1
3

Номер детали на чертеже:

3

Панель диагностики

Заводской номер: КВК0604410А Количество на модель: 1
КВК0604410А
1
4

Номер детали на чертеже:

4

Кронштейн

Заводской номер: КВК0604420 Количество на модель: 1
КВК0604420
1
5

Номер детали на чертеже:

5

Кронштейн

Заводской номер: КВК0604450 Количество на модель: 2
КВК0604450
2
6

Номер детали на чертеже:

6

Кронштейн

Заводской номер: КВК0604460 Количество на модель: 1
КВК0604460
1
7

Номер детали на чертеже:

7

Кронштейн фильтра

Заводской номер: КВК0604470 Количество на модель: 1
КВК0604470
1
8

Номер детали на чертеже:

8

Штекер

Заводской номер: КВК0604510 Количество на модель: 1
КВК0604510
1
10

Номер детали на чертеже:

10

Штекер

Заводской номер: КВК0604530 Количество на модель: 1
КВК0604530
1
12

Номер детали на чертеже:

12

Штекер

Заводской номер: КВК0604550 Количество на модель: 1
КВК0604550
1
13

Номер детали на чертеже:

13

Муфта

Заводской номер: КВК0604560 Количество на модель: 1
КВК0604560
1
15

Номер детали на чертеже:

15

Штекер

Заводской номер: КВК0604580 Количество на модель: 1
КВК0604580
1
16

Номер детали на чертеже:

16

Трубопровод

Заводской номер: КВК0604840 Количество на модель: 1
КВК0604840
1
17

Номер детали на чертеже:

17

Трубопровод

Заводской номер: КВК0604840-01 Количество на модель: 1
КВК0604840-01
1
18

Номер детали на чертеже:

18

Хомут стяжной

Заводской номер: А23.02.170 Количество на модель: 4
А23.02.170
4
19

Номер детали на чертеже:

19

Хомут

Заводской номер: КГС0115770 Количество на модель: 1
КГС0115770
1
20

Номер детали на чертеже:

20

Хомут

Заводской номер: КГС0115770-03 Количество на модель: 4
КГС0115770-03
4
21

Номер детали на чертеже:

21

Рукав всасывающий 17 G-20(SAE 100 R4) DN32

Заводской номер: КВК0604011 Количество на модель: 1
КВК0604011
1
22

Номер детали на чертеже:

22

Рукав всасывающий 17 G-20(SAE 100 R4) DN32

Заводской номер: КВК0604011-01 Количество на модель: 1
КВК0604011-01
1
23

Номер детали на чертеже:

23

Кронштейн

Заводской номер: КВК0604409 Количество на модель: 1
КВК0604409
1
25

Номер детали на чертеже:

25

Плита

Заводской номер: КВК0604609 Количество на модель: 1
КВК0604609
1
30

Номер детали на чертеже:

30

Прижим

Заводской номер: КЗК-12-0601408 Количество на модель: 9
КЗК-12-0601408
9
42

Номер детали на чертеже:

42

Зажим 325 PPH

Заводской номер: 325PPH Количество на модель: 2
325PPH
2
43

Номер детали на чертеже:

43

Зажим 5033, 7 PPH

Заводской номер: 5033,7PPH Количество на модель: 4
5033,7PPH
4
44

Номер детали на чертеже:

44

Зажим 5038 PPH

Заводской номер: 5038PPH Количество на модель: 6
5038PPH
6
48

Номер детали на чертеже:

48

Разъем

Заводской номер: GR6AB Количество на модель: 1
GR6AB
1
62

Номер детали на чертеже:

62

Рукав высокого давления

Заводской номер: РВД16-2SC-М26х1,5-24-3900-0-45 Количество на модель: 1
РВД16-2SC-М26х1,5-24-3900-0-45
1
63

Номер детали на чертеже:

63

Рукав высокого давления

Заводской номер: РВД16-2SC-М26х1,5-24-4600-0-45 Количество на модель: 1
РВД16-2SC-М26х1,5-24-4600-0-45
1
64

Номер детали на чертеже:

64

Рукав высокого давления

Заводской номер: РВД20-2SC-М30х2-24-960-0-90 Количество на модель: 1
РВД20-2SC-М30х2-24-960-0-90
1
66

Номер детали на чертеже:

66

Рукав высокого давления

Заводской номер: РВД20-2SC-М30х2-24-1400-0-90 Количество на модель: 1
РВД20-2SC-М30х2-24-1400-0-90
1
67

Номер детали на чертеже:

67

Рукав высокого давления

Заводской номер: РВД20-2SC-М30х2-24-1880-0-90 Количество на модель: 1
РВД20-2SC-М30х2-24-1880-0-90
1
68

Номер детали на чертеже:

68

Рукав высокого давления

Заводской номер: РВД25-3ZN-SAEj518/6000-1-М42х2-24-2300-90-0 Количество на модель: 2
РВД25-3ZN-SAEj518/6000-1-М42х2-24-2300-90-0
2
77

Номер детали на чертеже:

77

Угольник

Заводской номер: EW30SOMDCF Количество на модель: 4
EW30SOMDCF
4
78

Номер детали на чертеже:

78

Штуцер

Заводской номер: G18LCFX Количество на модель: 2
G18LCFX
2
