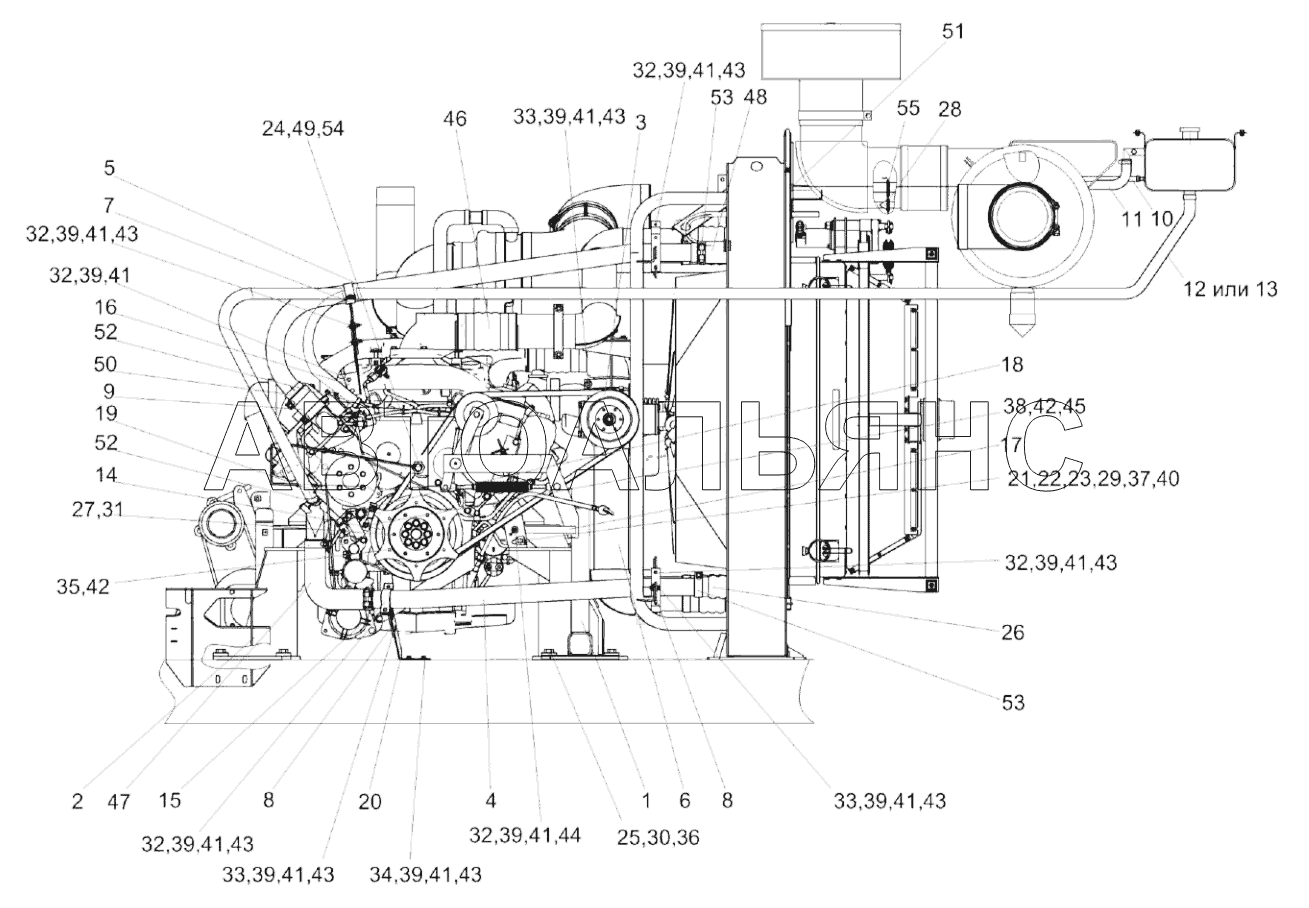

Установка дизеля ОМ 502LA КВС-2-0150000В (лист 4) КВК-800 ПАЛЕССЕ FS80-2. Каталог 2019г.

Установка дизеля ОМ 502LA КВС-2-0150000В (лист 3) КВК-800 ПАЛЕССЕ FS80-2 Электрооборудование дизеля OM 502LA КВС-2-0100000 КВК-800 ПАЛЕССЕ FS80-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка дизеля ОМ 502LA

Заводской номер: КВС-2-0150000В Количество на модель: 1
КВС-2-0150000В
1
1

Номер детали на чертеже:

1

Опора левая

Заводской номер: КВС-2-0150010В Количество на модель: 1
КВС-2-0150010В
1
2

Номер детали на чертеже:

2

Опора правая

Заводской номер: КВС-2-0150020В Количество на модель: 1
КВС-2-0150020В
1
3

Номер детали на чертеже:

3

Привод вентилятора

Заводской номер: КВС-2-0150090А Количество на модель: 1
КВС-2-0150090А
1
4

Номер детали на чертеже:

4

Труба

Заводской номер: КВС-2-0150270Г Количество на модель: 1
КВС-2-0150270Г
1
5

Номер детали на чертеже:

5

Труба

Заводской номер: КВС-2-0150290Б Количество на модель: 1
КВС-2-0150290Б
1
6

Номер детали на чертеже:

6

Труба

Заводской номер: КВС-2-0150410Б Количество на модель: 1
КВС-2-0150410Б
1
7

Номер детали на чертеже:

7

Хомут

Заводской номер: КВС-2-0150470В Количество на модель: 2
КВС-2-0150470В
2
8

Номер детали на чертеже:

8

Хомут

Заводской номер: КВС-2-0150470В-01 Количество на модель: 2
КВС-2-0150470В-01
2
9

Номер детали на чертеже:

9

Рукав 68х78-0,098-10362

Заводской номер: КВС-2-0150008 Количество на модель: 1
КВС-2-0150008
1
10

Номер детали на чертеже:

10

Рукав 10х17,5-1-10362

Заводской номер: КВС-2-0154002 Количество на модель: 1
КВС-2-0154002
1
11

Номер детали на чертеже:

11

Рукав 22X32-1,47-10362

Заводской номер: КВС-2-0154004 Количество на модель: 1
КВС-2-0154004
1
12

Номер детали на чертеже:

12

Рукав 28х38-1,47-10362

Заводской номер: КВС-2-0154005 Количество на модель: 1
КВС-2-0154005
1
13

Номер детали на чертеже:

13

Рукав VENA SIL 200 028

Заводской номер: КВС-2-0154006 Количество на модель: 1
КВС-2-0154006
1
14

Номер детали на чертеже:

14

Шкив

Заводской номер: КВС-2-0150107А Количество на модель: 1
КВС-2-0150107А
1
15

Номер детали на чертеже:

15

Хомут

Заводской номер: КВС-2-0150404Б-01 Количество на модель: 4
КВС-2-0150404Б-01
4
16

Номер детали на чертеже:

16

Кронштейн

Заводской номер: КВС-2-0150412 Количество на модель: 1
КВС-2-0150412
1
17

Номер детали на чертеже:

17

Опора

Заводской номер: КВС-2-0150477 Количество на модель: 1
КВС-2-0150477
1
18

Номер детали на чертеже:

18

Кронштейн

Заводской номер: КВС-2-0150481 Количество на модель: 1
КВС-2-0150481
1
19

Номер детали на чертеже:

19

Звезда

Заводской номер: КВС-2-0150438А Количество на модель: 1
КВС-2-0150438А
1
20

Номер детали на чертеже:

20

Кронштейн

Заводской номер: КВС-2-0150455 Количество на модель: 1
КВС-2-0150455
1
21

Номер детали на чертеже:

21

Пластина

Заводской номер: КВС-2-0150475 Количество на модель: 4
КВС-2-0150475
4
22

Номер детали на чертеже:

22

Пластина

Заводской номер: КВС-2-0150475-01 Количество на модель: 8
КВС-2-0150475-01
8
23

Номер детали на чертеже:

23

Втулка

Заводской номер: КВС-2-0150606А Количество на модель: 8
КВС-2-0150606А
8
24

Номер детали на чертеже:

24

Штуцер

Заводской номер: КВС-2-0150691А Количество на модель: 1
КВС-2-0150691А
1
25

Номер детали на чертеже:

25

Шайба

Заводской номер: КВС-1-0100471 Количество на модель: 12
КВС-1-0100471
12
26

Номер детали на чертеже:

26

Рукав 60х73-0,49-10362

Заводской номер: КЗК-12-3-0106015 Количество на модель:
КЗК-12-3-0106015
27

Номер детали на чертеже:

27

Шайба

Заводской номер: КЗР0103808 Количество на модель: 6
КЗР0103808
6
28

Номер детали на чертеже:

28

Втулка

Заводской номер: КГС0120032-01 Количество на модель: 1
КГС0120032-01
1
29

Номер детали на чертеже:

29

Шайба

Заводской номер: ПКК0117434 Количество на модель: 8
ПКК0117434
8
30

Номер детали на чертеже:

30

Вкладыш

Заводской номер: УЭС0000503 Количество на модель: 6
УЭС0000503
6
31

Номер детали на чертеже:

31

Болт

Заводской номер: УЭС-6-0400618 Количество на модель: 6
УЭС-6-0400618
6
32

Номер детали на чертеже:

32

Болт М8-6ex25-7796

Заводской номер: БолтМ8-6ex25-7796 Количество на модель: 32
БолтМ8-6ex25-7796
32
33

Номер детали на чертеже:

33

Болт М8-6eх30-7796

Заводской номер: БолтМ8-6ex30-7796 Количество на модель: 17
БолтМ8-6ex30-7796
17
34

Номер детали на чертеже:

34

Болт М8-6ex40-7796

Заводской номер: БолтМ8-6ex40-7796 Количество на модель: 2
БолтМ8-6ex40-7796
2
35

Номер детали на чертеже:

35

Болт М10-6eх20-7796

Заводской номер: БолтМ10-6ex20-7796 Количество на модель: 6
БолтМ10-6ex20-7796
6
36

Номер детали на чертеже:

36

Болт

Заводской номер: БолтМ20x1,5-6ex60-7796 Количество на модель: 6
БолтМ20x1,5-6ex60-7796
6
37

Номер детали на чертеже:

37

Болт

Заводской номер: БолтМ18x1,5-6ex70-7798 Количество на модель: 8
БолтМ18x1,5-6ex70-7798
8
38

Номер детали на чертеже:

38

Винт М10-6eх20-11738

Заводской номер: ВинтМ10-6ex20-11738 Количество на модель: 2
ВинтМ10-6ex20-11738
2
39

Номер детали на чертеже:

39

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 49
ГайкаМ8-6G-5915
49
40

Номер детали на чертеже:

40

Гайка М18х1,5-6G-5915

Заводской номер: ГайкаМ18x1,5-6G-5915 Количество на модель: 16
ГайкаМ18x1,5-6G-5915
16
41

Номер детали на чертеже:

41

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 54
Шайба8Т.65Г-6402
54
42

Номер детали на чертеже:

42

Шайба 10Т.65Г-6402

Заводской номер: Шайба10Т.65Г-6402 Количество на модель: 38
Шайба10Т.65Г-6402
38
43

Номер детали на чертеже:

43

Шайба C 8.01-6958

Заводской номер: ШайбаC8.01-6958 Количество на модель: 66
ШайбаC8.01-6958
66
44

Номер детали на чертеже:

44

Шайба C.8.01-11371

Заводской номер: ШайбаC.8.01-11371 Количество на модель: 2
ШайбаC.8.01-11371
2
45

Номер детали на чертеже:

45

Шайба C.10.01-11371

Заводской номер: ШайбаC.10.01-11371 Количество на модель: 2
ШайбаC.10.01-11371
2
46

Номер детали на чертеже:

46

Патрубок

Заводской номер: ПатрубокA0020945782 Количество на модель: 1
ПатрубокA0020945782
1
47

Номер детали на чертеже:

47

Патрубок

Заводской номер: ПатрубокELBOW90°Ф60200x200 Количество на модель: 1
ПатрубокELBOW90°Ф60200x200
1
48

Номер детали на чертеже:

48

Патрубок

Заводской номер: ПатрубокVENASIL200Ф65150 Количество на модель:
ПатрубокVENASIL200Ф65150
49

Номер детали на чертеже:

49

Уплотнение

Заводской номер: Уплотнение Количество на модель: 2
Уплотнение
2
50

Номер детали на чертеже:

50

Хомут

Заводской номер: ХомутGBS76,25W1 Количество на модель: 2
ХомутGBS76,25W1
2
51

Номер детали на чертеже:

51

Хомут червячный

Заводской номер: ХомутчервячныйTORRO16-27,9C7W2 Количество на модель: 4
ХомутчервячныйTORRO16-27,9C7W2
4
52

Номер детали на чертеже:

52

Хомут червячный

Заводской номер: ХомутчервячныйTORRO25-40,9C7W2 Количество на модель: 8
ХомутчервячныйTORRO25-40,9C7W2
8
53

Номер детали на чертеже:

53

Хомут без компенсатора

Заводской номер: ХомутбезкомпенсатораGBSM71,25W2 Количество на модель: 6
ХомутбезкомпенсатораGBSM71,25W2
6
54

Номер детали на чертеже:

54

Штуцер

Заводской номер: 915036010108 Количество на модель: 1
915036010108
1
55

Номер детали на чертеже:

55

Шайба C 12.01-6958

Заводской номер: ШайбаC12.01-6958 Количество на модель: 1
ШайбаC12.01-6958
1
