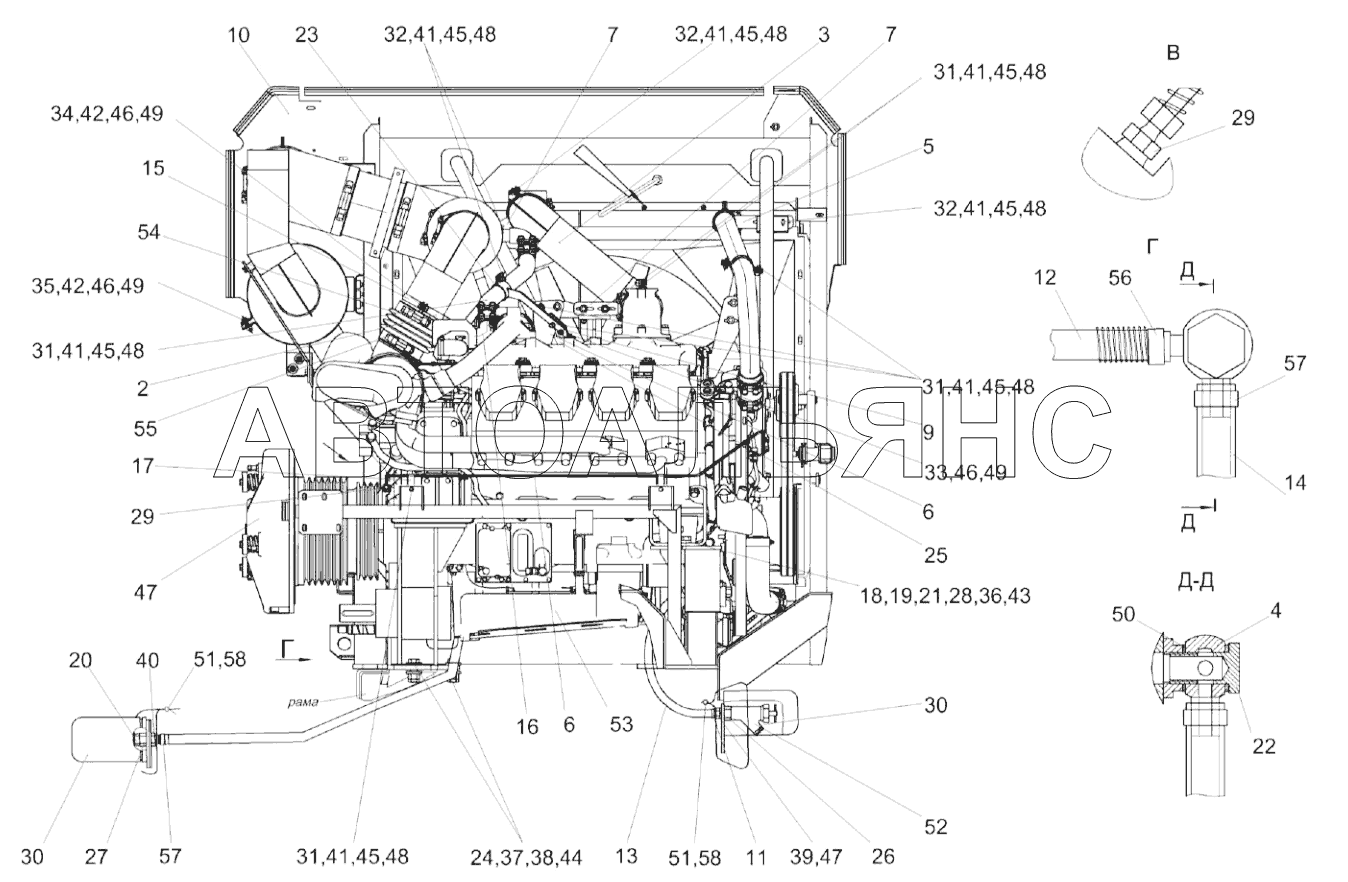

Установка дизеля ОМ 502LA КВС-2-0150000В (лист 3) КВК-800 ПАЛЕССЕ FS80-2. Каталог 2019г.

Установка дизеля ОМ 502LA КВС-2-0150000В (лист 2) КВК-800 ПАЛЕССЕ FS80-2 Установка дизеля ОМ 502LA КВС-2-0150000В (лист 4) КВК-800 ПАЛЕССЕ FS80-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка дизеля ОМ 502LA

Заводской номер: КВС-2-0150000В Количество на модель: 1
КВС-2-0150000В
1
1

Номер детали на чертеже:

1

Маслопровод

Заводской номер: КВС-2-0150060А Количество на модель: 1
КВС-2-0150060А
1
2

Номер детали на чертеже:

2

Хомут

Заводской номер: КВС-2-0150170 Количество на модель: 1
КВС-2-0150170
1
3

Номер детали на чертеже:

3

Труба

Заводской номер: КВС-2-0150210Б Количество на модель: 1
КВС-2-0150210Б
1
4

Номер детали на чертеже:

4

Угольник поворотный

Заводской номер: КВС-2-0150440 Количество на модель: 1
КВС-2-0150440
1
5

Номер детали на чертеже:

5

Хомут

Заводской номер: КВС-2-0150470В Количество на модель: 2
КВС-2-0150470В
2
6

Номер детали на чертеже:

6

Хомут

Заводской номер: КВС-2-0150570 Количество на модель: 1
КВС-2-0150570
1
7

Номер детали на чертеже:

7

Хомут

Заводской номер: КВС-2-0150580 Количество на модель: 3
КВС-2-0150580
3
8

Номер детали на чертеже:

8

Главный привод

Заводской номер: КВС-2-0151000Г Количество на модель: 1
КВС-2-0151000Г
1
9

Номер детали на чертеже:

9

Кронштейн

Заводской номер: КВС-2-0150510А Количество на модель: 1
КВС-2-0150510А
1
10

Номер детали на чертеже:

10

Установка щитов

Заводской номер: КВС-2-0156000Б Количество на модель: 1
КВС-2-0156000Б
1
11

Номер детали на чертеже:

11

Хомут стяжной

Заводской номер: А23.02.160 Количество на модель: 4
А23.02.160
4
12

Номер детали на чертеже:

12

Рукав 14х23-1,6-10362

Заводской номер: КВС-2-0150004 Количество на модель: 1
КВС-2-0150004
1
13

Номер детали на чертеже:

13

Рукав 18х27-1,6-10362

Заводской номер: КВС-2-0150005 Количество на модель: 1
КВС-2-0150005
1
14

Номер детали на чертеже:

14

Рукав

Заводской номер: РНД0200012-66 Количество на модель: 1
РНД0200012-66
1
15

Номер детали на чертеже:

15

Хомут

Заводской номер: КВС-2-0150426-01 Количество на модель: 1
КВС-2-0150426-01
1
16

Номер детали на чертеже:

16

Кронштейн

Заводской номер: КВС-2-0150449 Количество на модель: 1
КВС-2-0150449
1
17

Номер детали на чертеже:

17

Хомут

Заводской номер: КВС-2-0150453 Количество на модель: 2
КВС-2-0150453
2
18

Номер детали на чертеже:

18

Пластина

Заводской номер: КВС-2-0150475 Количество на модель: 4
КВС-2-0150475
4
19

Номер детали на чертеже:

19

Пластина

Заводской номер: КВС-2-0150475-01 Количество на модель: 8
КВС-2-0150475-01
8
20

Номер детали на чертеже:

20

Пробка

Заводской номер: КЗК-10-0106602 Количество на модель: 1
КЗК-10-0106602
1
21

Номер детали на чертеже:

21

Втулка

Заводской номер: КВС-2-0150606А Количество на модель: 8
КВС-2-0150606А
8
22

Номер детали на чертеже:

22

Штуцер

Заводской номер: КВС-2-0150629 Количество на модель: 1
КВС-2-0150629
1
23

Номер детали на чертеже:

23

Хомут

Заводской номер: КВС-2-0150497А-01 Количество на модель: 1
КВС-2-0150497А-01
1
24

Номер детали на чертеже:

24

Шайба

Заводской номер: КВС-1-0100471 Количество на модель: 12
КВС-1-0100471
12
25

Номер детали на чертеже:

25

Кронштейн

Заводской номер: КВС-2-0150499 Количество на модель: 1
КВС-2-0150499
1
26

Номер детали на чертеже:

26

Штуцер

Заводской номер: КВС-1-0150606 Количество на модель: 1
КВС-1-0150606
1
27

Номер детали на чертеже:

27

Штуцер

Заводской номер: КЗК-12-3-0106608 Количество на модель: 1
КЗК-12-3-0106608
1
28

Номер детали на чертеже:

28

Шайба

Заводской номер: ПКК0117434 Количество на модель: 8
ПКК0117434
8
29

Номер детали на чертеже:

29

Штуцер

Заводской номер: УЭС-3-0400653 Количество на модель: 1
УЭС-3-0400653
1
30

Номер детали на чертеже:

30

Крышка

Заводской номер: УЭС-7-0010101 Количество на модель: 2
УЭС-7-0010101
2
31

Номер детали на чертеже:

31

Болт М8-6ex25-7796

Заводской номер: БолтМ8-6ex25-7796 Количество на модель: 32
БолтМ8-6ex25-7796
32
32

Номер детали на чертеже:

32

Болт М8-6eх30-7796

Заводской номер: БолтМ8-6ex30-7796 Количество на модель: 17
БолтМ8-6ex30-7796
17
33

Номер детали на чертеже:

33

Болт М10-6eх25-7796

Заводской номер: БолтМ10-6ex25-7796 Количество на модель: 12
БолтМ10-6ex25-7796
12
34

Номер детали на чертеже:

34

Болт М10-6ex30-7796

Заводской номер: БолтМ10-6ex30-7796 Количество на модель: 6
БолтМ10-6ex30-7796
6
35

Номер детали на чертеже:

35

Болт М10-6eх40-7796

Заводской номер: БолтМ10-6ex40-7796 Количество на модель: 6
БолтМ10-6ex40-7796
6
36

Номер детали на чертеже:

36

Болт

Заводской номер: БолтМ18x1,5-6ex70-7798 Количество на модель: 8
БолтМ18x1,5-6ex70-7798
8
37

Номер детали на чертеже:

37

Болт

Заводской номер: БолтМ20x1,5-6ex65-7796 Количество на модель: 3
БолтМ20x1,5-6ex65-7796
3
38

Номер детали на чертеже:

38

Гайка М20х1,5-6G-2526

Заводской номер: ГайкаМ20x1,5-6G-2526 Количество на модель: 3
ГайкаМ20x1,5-6G-2526
3
39

Номер детали на чертеже:

39

Гайка М22Х1,5-6G-2526

Заводской номер: ГайкаМ22x1,5-6G-2526 Количество на модель: 1
ГайкаМ22x1,5-6G-2526
1
40

Номер детали на чертеже:

40

Гайка М27х2-6G-2526

Заводской номер: ГайкаМ27x2-6G-2526 Количество на модель: 1
ГайкаМ27x2-6G-2526
1
41

Номер детали на чертеже:

41

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 49
ГайкаМ8-6G-5915
49
42

Номер детали на чертеже:

42

Гайка М10-6G-5915

Заводской номер: ГайкаМ10-6G-5915 Количество на модель: 25
ГайкаМ10-6G-5915
25
43

Номер детали на чертеже:

43

Гайка М18х1,5-6G-5915

Заводской номер: ГайкаМ18x1,5-6G-5915 Количество на модель: 16
ГайкаМ18x1,5-6G-5915
16
44

Номер детали на чертеже:

44

Гайка М20х1,5-6G-5915

Заводской номер: ГайкаМ20x1,5-6G-5915 Количество на модель: 3
ГайкаМ20x1,5-6G-5915
3
45

Номер детали на чертеже:

45

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 54
Шайба8Т.65Г-6402
54
46

Номер детали на чертеже:

46

Шайба 10Т.65Г-6402

Заводской номер: Шайба10Т.65Г-6402 Количество на модель: 38
Шайба10Т.65Г-6402
38
47

Номер детали на чертеже:

47

Шайба 22.65Г-6402

Заводской номер: Шайба22.65Г-6402 Количество на модель: 1
Шайба22.65Г-6402
1
48

Номер детали на чертеже:

48

Шайба C 8.01-6958

Заводской номер: ШайбаC8.01-6958 Количество на модель: 66
ШайбаC8.01-6958
66
49

Номер детали на чертеже:

49

Шайба C 10.01-6958

Заводской номер: ШайбаC10.01-6958 Количество на модель: 34
ШайбаC10.01-6958
34
50

Номер детали на чертеже:

50

Прокладка

Заводской номер: Прокладка26М1-23358 Количество на модель: 2
Прокладка26М1-23358
2
51

Номер детали на чертеже:

51

Пломба свинцовая

Заводской номер: Пломба27x16,5-30269 Количество на модель: 2
Пломба27x16,5-30269
2
52

Номер детали на чертеже:

52

Кран ВС11-О

Заводской номер: ВС11-О Количество на модель: 1
ВС11-О
1
53

Номер детали на чертеже:

53

Двигатель

Заводской номер: ДвигательOM502LA Количество на модель: 1
ДвигательOM502LA
1
54

Номер детали на чертеже:

54

Патрубок

Заводской номер: Патрубок9415281182 Количество на модель: 1
Патрубок9415281182
1
55

Номер детали на чертеже:

55

Хомут

Заводской номер: Хомут000000005892 Количество на модель: 2
Хомут000000005892
2
56

Номер детали на чертеже:

56

Хомут червячный

Заводской номер: ХомутчервячныйTORRO16-27,9C7W2 Количество на модель: 4
ХомутчервячныйTORRO16-27,9C7W2
4
57

Номер детали на чертеже:

57

Хомут червячный

Заводской номер: ХомутчервячныйTORRO25-40,9C7W2 Количество на модель: 8
ХомутчервячныйTORRO25-40,9C7W2
8
58

Номер детали на чертеже:

58

Проволока

Заводской номер: Проволока0,7-О-Ч-3282 Количество на модель:
Проволока0,7-О-Ч-3282
