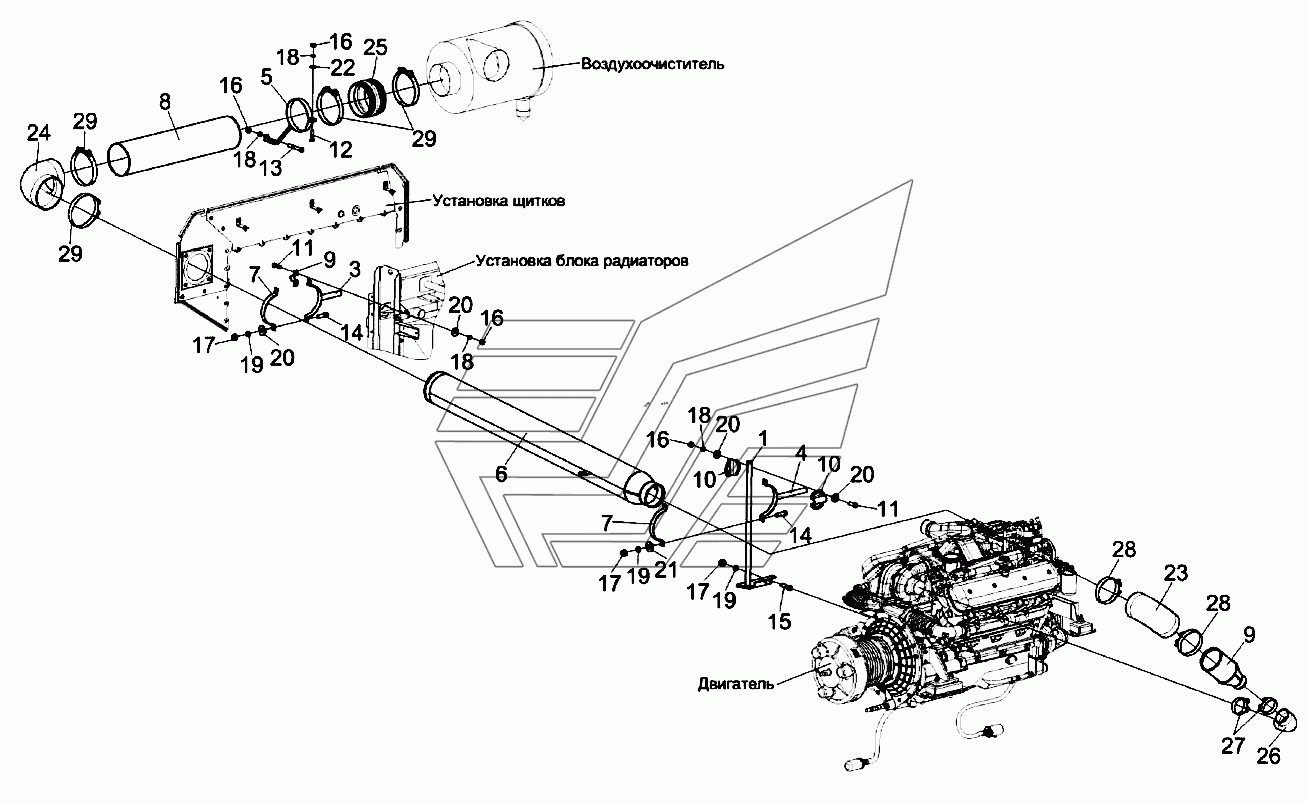

Установка двигателя КВС-7-0150000 (лист 2) КВК-800 (FS80-7). Каталог 2017г.

Установка двигателя КВС-7-0150000 (лист 1) КВК-800 (FS80-7) Установка двигателя КВС-7-0150000 (лист 3) КВК-800 (FS80-7)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка двигателя

Заводской номер: КВС-7-0150000 Количество на модель: 1
КВС-7-0150000
1
1

Номер детали на чертеже:

1

Опора

Заводской номер: КВС-7-0150040 Количество на модель: 1
КВС-7-0150040
1
2

Номер детали на чертеже:

2

Патрубок

Заводской номер: КВС-7-0150160 Количество на модель: 1
КВС-7-0150160
1
3

Номер детали на чертеже:

3

Хомут

Заводской номер: КВС-7-0150250 Количество на модель: 1
КВС-7-0150250
1
4

Номер детали на чертеже:

4

Хомут

Заводской номер: КВС-7-0150250-01 Количество на модель: 1
КВС-7-0150250-01
1
5

Номер детали на чертеже:

5

Хомут

Заводской номер: КВС-1-0150240 Количество на модель: 1
КВС-1-0150240
1
6

Номер детали на чертеже:

6

Труба воздушная

Заводской номер: КВС-5-0150430 Количество на модель: 1
КВС-5-0150430
1
7

Номер детали на чертеже:

7

Хомут

Заводской номер: КВС-7-0150422-01 Количество на модель: 2
КВС-7-0150422-01
2
8

Номер детали на чертеже:

8

Труба

Заводской номер: КВС-2-0150429А-03 Количество на модель: 1
КВС-2-0150429А-03
1
9

Номер детали на чертеже:

9

Хомут

Заводской номер: КЗК-12-3-0106498 Количество на модель: 1
КЗК-12-3-0106498
1
10

Номер детали на чертеже:

10

Кронштейн

Заводской номер: УЭС-16-0400491 Количество на модель: 4
УЭС-16-0400491
4
11

Номер детали на чертеже:

11

Болт М8-6eх25-7796

Заводской номер: БолтМ8-6eх25-7796 Количество на модель: 10
БолтМ8-6eх25-7796
10
12

Номер детали на чертеже:

12

Болт М8-6eх30-7796

Заводской номер: БолтМ8-6eх30-7796 Количество на модель: 25
БолтМ8-6eх30-7796
25
13

Номер детали на чертеже:

13

Болт М8-6eх60-7796

Заводской номер: БолтМ8-6eх60-7796 Количество на модель: 1
БолтМ8-6eх60-7796
1
14

Номер детали на чертеже:

14

Болт М10-6eх30-7796

Заводской номер: БолтМ10-6eх30-7796 Количество на модель: 4
БолтМ10-6eх30-7796
4
15

Номер детали на чертеже:

15

Болт М10-6eх35-7796

Заводской номер: БолтМ10-6eх35-7796 Количество на модель: 2
БолтМ10-6eх35-7796
2
16

Номер детали на чертеже:

16

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 36
ГайкаМ8-6G-5915
36
17

Номер детали на чертеже:

17

Гайка М10-6G-5915

Заводской номер: ГайкаМ10-6G-5915 Количество на модель: 6
ГайкаМ10-6G-5915
6
18

Номер детали на чертеже:

18

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 37
Шайба8Т.65Г-6402
37
19

Номер детали на чертеже:

19

Шайба 10Т.65Г-6402

Заводской номер: Шайба10Т.65Г-6402 Количество на модель: 6
Шайба10Т.65Г-6402
6
20

Номер детали на чертеже:

20

Шайба C 8.01-6958

Заводской номер: ШайбаC8.01-6958 Количество на модель: 39
ШайбаC8.01-6958
39
21

Номер детали на чертеже:

21

Шайба C 10.01-6958

Заводской номер: ШайбаC10.01-6958 Количество на модель: 4
ШайбаC10.01-6958
4
22

Номер детали на чертеже:

22

Шайба C.8.01-11371

Заводской номер: ШайбаC.8.01-11371 Количество на модель: 15
ШайбаC.8.01-11371
15
23

Номер детали на чертеже:

23

Патрубок

Заводской номер: P105535 Количество на модель: 1
P105535
1
24

Номер детали на чертеже:

24

Патрубок P112605

Заводской номер: P112605 Количество на модель: 1
P112605
1
25

Номер детали на чертеже:

25

Патрубок

Заводской номер: P112608 Количество на модель: 1
P112608
1
26

Номер детали на чертеже:

26

Патрубок

Заводской номер: P114318 Количество на модель: 1
P114318
1
27

Номер детали на чертеже:

27

Хомут без компенсатора

Заводской номер: GBSM101/25W2 Количество на модель: 4
GBSM101/25W2
4
28

Номер детали на чертеже:

28

Хомут без компенсатора

Заводской номер: GBSM168/30W2 Количество на модель: 2
GBSM168/30W2
2
29

Номер детали на чертеже:

29

Хомут без компенсатора

Заводской номер: GBSM220/30W2 Количество на модель: 4
GBSM220/30W2
4
