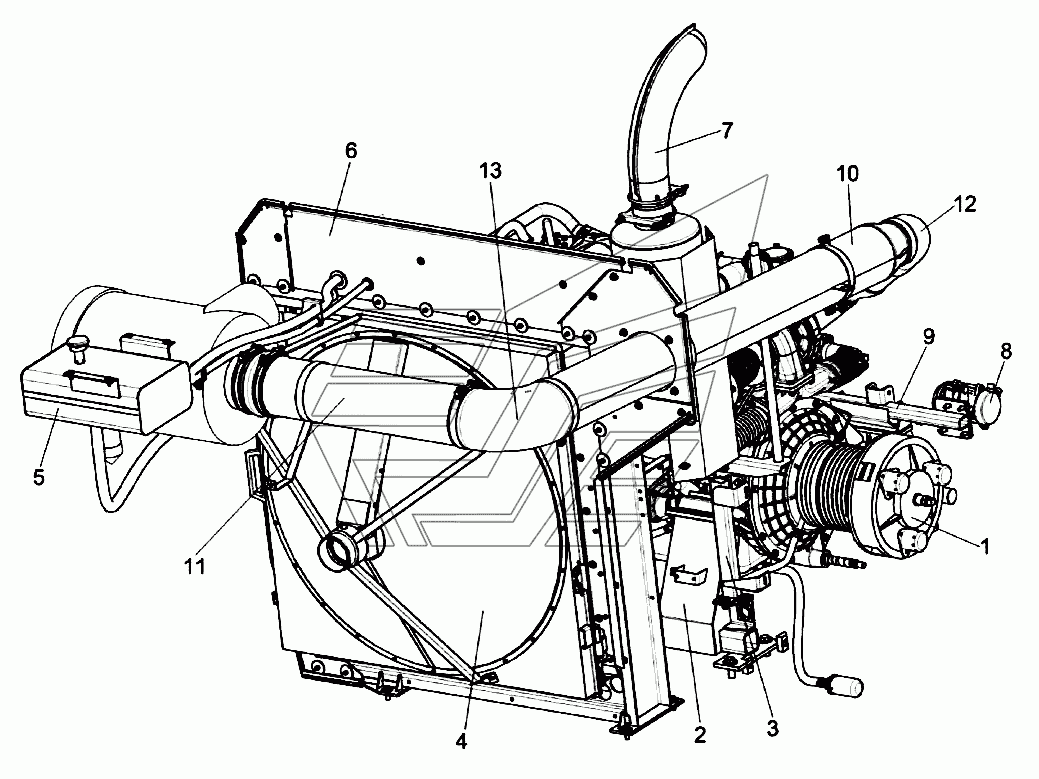

Установка двигателя КВС-7-0150000 (лист 1) КВК-800 (FS80-7). Каталог 2017г.

Гидроцилиндр КВС-2-0602500 КВК-800 (FS80-7) Установка двигателя КВС-7-0150000 (лист 2) КВК-800 (FS80-7)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка двигателя

Заводской номер: КВС-7-0150000 Количество на модель: 1
КВС-7-0150000
1
1

Номер детали на чертеже:

1

Двигатель

Заводской номер: КВС-7-0150010 Количество на модель: 1
КВС-7-0150010
1
2

Номер детали на чертеже:

2

Опора

Заводской номер: КВС-7-0150020 Количество на модель: 1
КВС-7-0150020
1
3

Номер детали на чертеже:

3

Стойка

Заводской номер: КВС-7-0150150 Количество на модель: 1
КВС-7-0150150
1
4

Номер детали на чертеже:

4

Установка блока радиаторов

Заводской номер: КВС-7-0152000 Количество на модель: 1
КВС-7-0152000
1
5

Номер детали на чертеже:

5

Установка бачка расширительного

Заводской номер: КВС-7-0154000 Количество на модель: 1
КВС-7-0154000
1
6

Номер детали на чертеже:

6

Установка щитов

Заводской номер: КВС-7-0156000 Количество на модель: 1
КВС-7-0156000
1
7

Номер детали на чертеже:

7

Установка глушителя

Заводской номер: КВС-7-0157000 Количество на модель: 1
КВС-7-0157000
1
8

Номер детали на чертеже:

8

Привод компрессора кондиционера

Заводской номер: КВС-1-0150100А Количество на модель: 1
КВС-1-0150100А
1
9

Номер детали на чертеже:

9

Опора

Заводской номер: КВС-5-0150210А Количество на модель: 1
КВС-5-0150210А
1
10

Номер детали на чертеже:

10

Труба воздушная

Заводской номер: КВС-5-0150430 Количество на модель: 1
КВС-5-0150430
1
11

Номер детали на чертеже:

11

Труба

Заводской номер: КВС-2-0150429А-03 Количество на модель: 1
КВС-2-0150429А-03
1
12

Номер детали на чертеже:

12

Патрубок

Заводской номер: P105535 Количество на модель: 1
P105535
1
13

Номер детали на чертеже:

13

Патрубок P112605

Заводской номер: P112605 Количество на модель: 1
P112605
1
