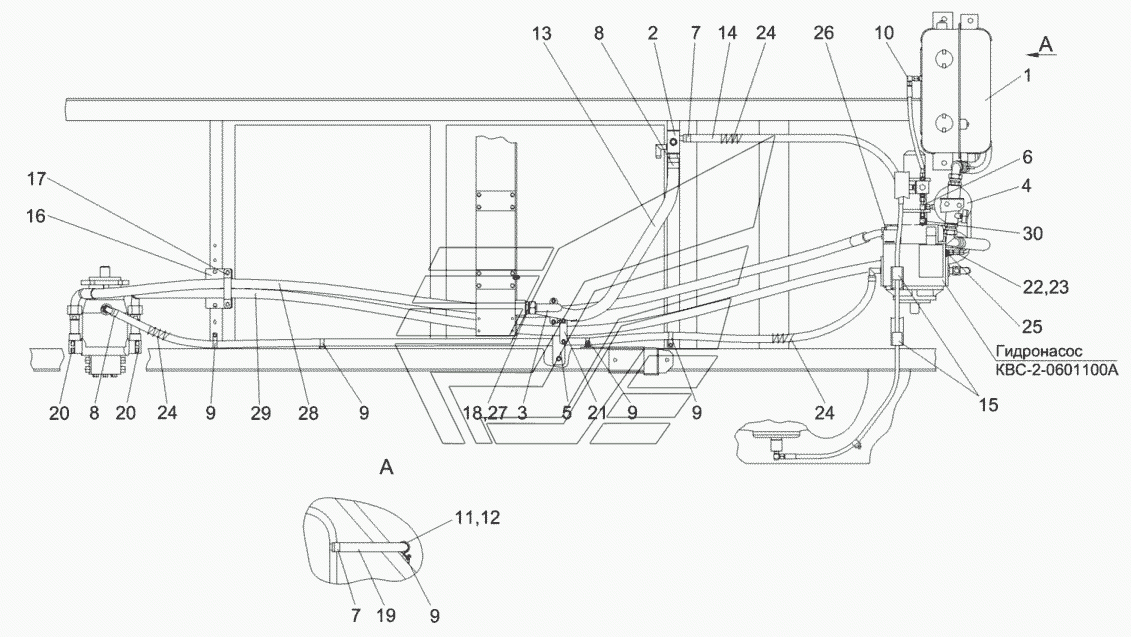

Гидросистема привода ходовой части КВС-2-0601000Б (вид сверху) КВК-800 (FS80-2). Каталог 2010г.

Гидросистема привода ходовой части КВС-2-0601000Б (вид слева) КВК-800 (FS80-2) Бак масляный КВС-2-0601010В КВК-800 (FS80-2)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Гидросистема привода ходовой части

Заводской номер: КВС-2-0601000Б Количество на модель: 1
КВС-2-0601000Б
1

Номер детали на чертеже:

Гидронасос

Заводской номер: КВС-2-0601100А Количество на модель:
КВС-2-0601100А
1

Номер детали на чертеже:

1

Бак масляный

Заводской номер: КВС-2-0601010Б Количество на модель: 1
КВС-2-0601010Б
1
2

Номер детали на чертеже:

2

Коллектор

Заводской номер: КВС-2-0601040Б Количество на модель: 1
КВС-2-0601040Б
1
3

Номер детали на чертеже:

3

Угольник

Заводской номер: КВС-2-0601070Б Количество на модель: 1
КВС-2-0601070Б
1
4

Номер детали на чертеже:

4

Фильтр всасывающий

Заводской номер: КВС-2-0601090Б Количество на модель: 1
КВС-2-0601090Б
1
5

Номер детали на чертеже:

5

Кронштейн

Заводской номер: КВС-2-0601250 Количество на модель: 1
КВС-2-0601250
1
6

Номер детали на чертеже:

6

Тройник

Заводской номер: КВС-2-0601280 Количество на модель: 1
КВС-2-0601280
1
7

Номер детали на чертеже:

7

Хомут стяжной

Заводской номер: А23.02.160 Количество на модель: 5
А23.02.160
5
8

Номер детали на чертеже:

8

Хомут стяжной

Заводской номер: А23.02.170 Количество на модель: 6
А23.02.170
6
9

Номер детали на чертеже:

9

Хомут

Заводской номер: КГС0115770-04 Количество на модель: 5
КГС0115770-04
5
10

Номер детали на чертеже:

10

Угольник

Заводской номер: ППК0118070 Количество на модель: 1
ППК0118070
1
11

Номер детали на чертеже:

11

Пробка

Заводской номер: УЭС0400130 Количество на модель: 1
УЭС0400130
1
12

Номер детали на чертеже:

12

Хомут стяжной

Заводской номер: УЭС0400590 Количество на модель: 1
УЭС0400590
1
13

Номер детали на чертеже:

13

Рукав всасывающий 17 G-20

Заводской номер: КВС-2-0601002 Количество на модель: 1
КВС-2-0601002
1
14

Номер детали на чертеже:

14

Рукав 20х29-1,6 – 10362

Заводской номер: КВС-2-0601008 Количество на модель: 1
КВС-2-0601008
1
15

Номер детали на чертеже:

15

Рукав

Заводской номер: КВС-2-0601009 Количество на модель: 2
КВС-2-0601009
2
16

Номер детали на чертеже:

16

Кронштейн

Заводской номер: КВС-2-0601415 Количество на модель: 1
КВС-2-0601415
1
17

Номер детали на чертеже:

17

Прижим

Заводской номер: КВС-2-0601416 Количество на модель: 1
КВС-2-0601416
1
18

Номер детали на чертеже:

18

Штуцер

Заводской номер: КВС-2-0601602А Количество на модель: 2
КВС-2-0601602А
2
19

Номер детали на чертеже:

19

Рукав

Заводской номер: КВС-1-0601003 Количество на модель: 1
КВС-1-0601003
1
20

Номер детали на чертеже:

20

Фланец

Заводской номер: КЗК-12-0601609 Количество на модель: 2
КЗК-12-0601609
2
21

Номер детали на чертеже:

21

Прижим

Заводской номер: КЗК-12-0601408 Количество на модель: 2
КЗК-12-0601408
2
22

Номер детали на чертеже:

22

Ниппель

Заводской номер: ПКК0113632-03 Количество на модель: 1
ПКК0113632-03
1
23

Номер детали на чертеже:

23

Штуцер

Заводской номер: ПКК0113634 Количество на модель: 1
ПКК0113634
1
24

Номер детали на чертеже:

24

Оплетка

Заводской номер: УЭС0602662-03 Количество на модель: 5
УЭС0602662-03
5
25

Номер детали на чертеже:

25

Штуцер

Заводской номер: УЭС-2-0605622-01 Количество на модель: 1
УЭС-2-0605622-01
1
26

Номер детали на чертеже:

26

Полуфланец

Заводской номер: УЭС-7-0601614 Количество на модель: 4
УЭС-7-0601614
4
27

Номер детали на чертеже:

27

Прокладка

Заводской номер: 48М1-23358 Количество на модель: 2
48М1-23358
2
28

Номер детали на чертеже:

28

Рукав высокого давления

Заводской номер: 10103.00.00.000 Количество на модель: 1
10103.00.00.000
1
29

Номер детали на чертеже:

29

Рукав высокого давления

Заводской номер: 10102.00.00.000 Количество на модель: 1
10102.00.00.000
1
30

Номер детали на чертеже:

30

Соединение резьбовое с колпачком

Заводской номер: АВ20-11/BO8L Количество на модель: 1
АВ20-11/BO8L
1
Гидросистема привода ходовой части КВС-2-0601000Б (вид слева) КВК-800 (FS80-2) Бак масляный КВС-2-0601010В КВК-800 (FS80-2)
