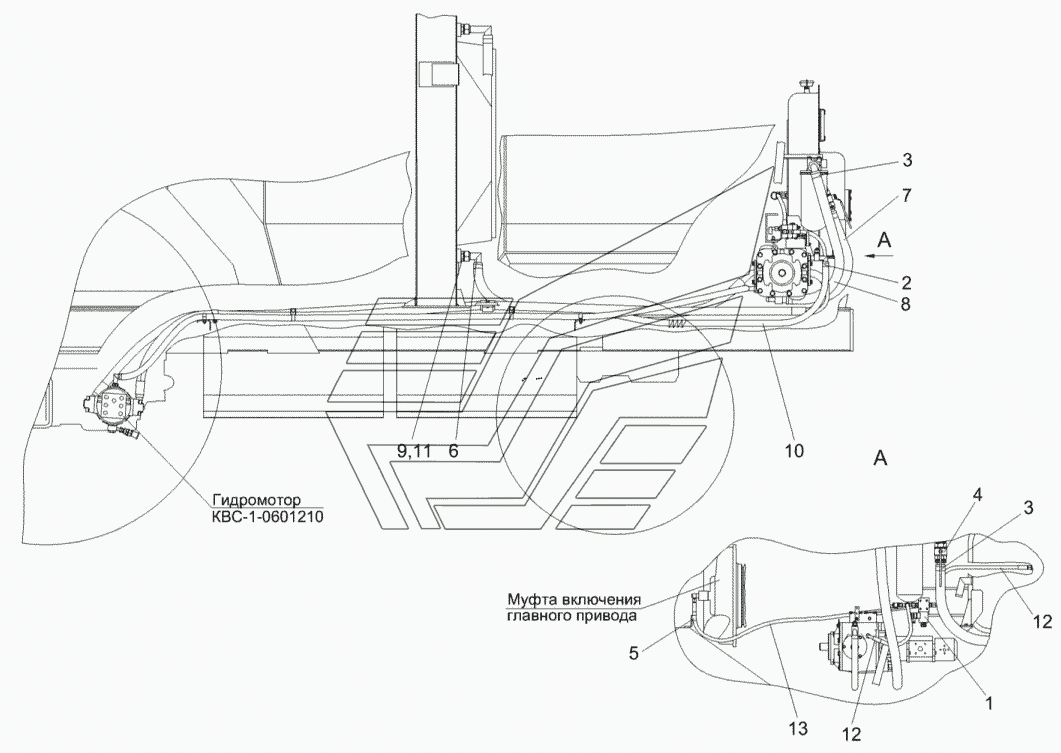

Гидросистема привода ходовой части КВС-2-0601000Б (вид слева) КВК-800 (FS80-2). Каталог 2010г.

Привод управления КВС-1-0129530 КВК-800 (FS80-2) Гидросистема привода ходовой части КВС-2-0601000Б (вид сверху) КВК-800 (FS80-2)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Гидросистема привода ходовой части

Заводской номер: КВС-2-0601000Б Количество на модель: 1
КВС-2-0601000Б
1

Номер детали на чертеже:

Гидромотор

Заводской номер: КВС-1-0601210 Количество на модель:
КВС-1-0601210
1

Номер детали на чертеже:

1

Гидроблок включения главного привода

Заводской номер: КВС-2-0601220А Количество на модель: 1
КВС-2-0601220А
1
2

Номер детали на чертеже:

2

Хомут стяжной

Заводской номер: А23.02.160 Количество на модель: 5
А23.02.160
5
3

Номер детали на чертеже:

3

Хомут стяжной

Заводской номер: А23.02.170 Количество на модель: 6
А23.02.170
6
4

Номер детали на чертеже:

4

Кран

Заводской номер: КЗК-10-0602380 Количество на модель: 1
КЗК-10-0602380
1
5

Номер детали на чертеже:

5

Хомут

Заводской номер: КЗР0700800-03 Количество на модель: 1
КЗР0700800-03
1
6

Номер детали на чертеже:

6

Угольник

Заводской номер: МКС0108140 Количество на модель: 1
МКС0108140
1
7

Номер детали на чертеже:

7

Рукав всасывающий 17 G-20

Заводской номер: КВС-2-0601004 Количество на модель: 1
КВС-2-0601004
1
8

Номер детали на чертеже:

8

Рукав всасывающий17 G-20

Заводской номер: КВС-2-0601006 Количество на модель: 1
КВС-2-0601006
1
9

Номер детали на чертеже:

9

Штуцер

Заводской номер: КВС-2-0601602А Количество на модель: 2
КВС-2-0601602А
2
10

Номер детали на чертеже:

10

Рукав

Заводской номер: КВС-1-0601003 Количество на модель: 1
КВС-1-0601003
1
11

Номер детали на чертеже:

11

Прокладка

Заводской номер: 48М1-23358 Количество на модель: 2
48М1-23358
2
12

Номер детали на чертеже:

12

Рукав высокого давления

Заводской номер: РВД6-1SN-M14х1,5-60-500-0-90 Количество на модель: 2
РВД6-1SN-M14х1,5-60-500-0-90
2
13

Номер детали на чертеже:

13

Рукав высокого давления

Заводской номер: РВД6-1SN-M16х1,5-60-1700-0-90 Количество на модель: 1
РВД6-1SN-M16х1,5-60-1700-0-90
1
