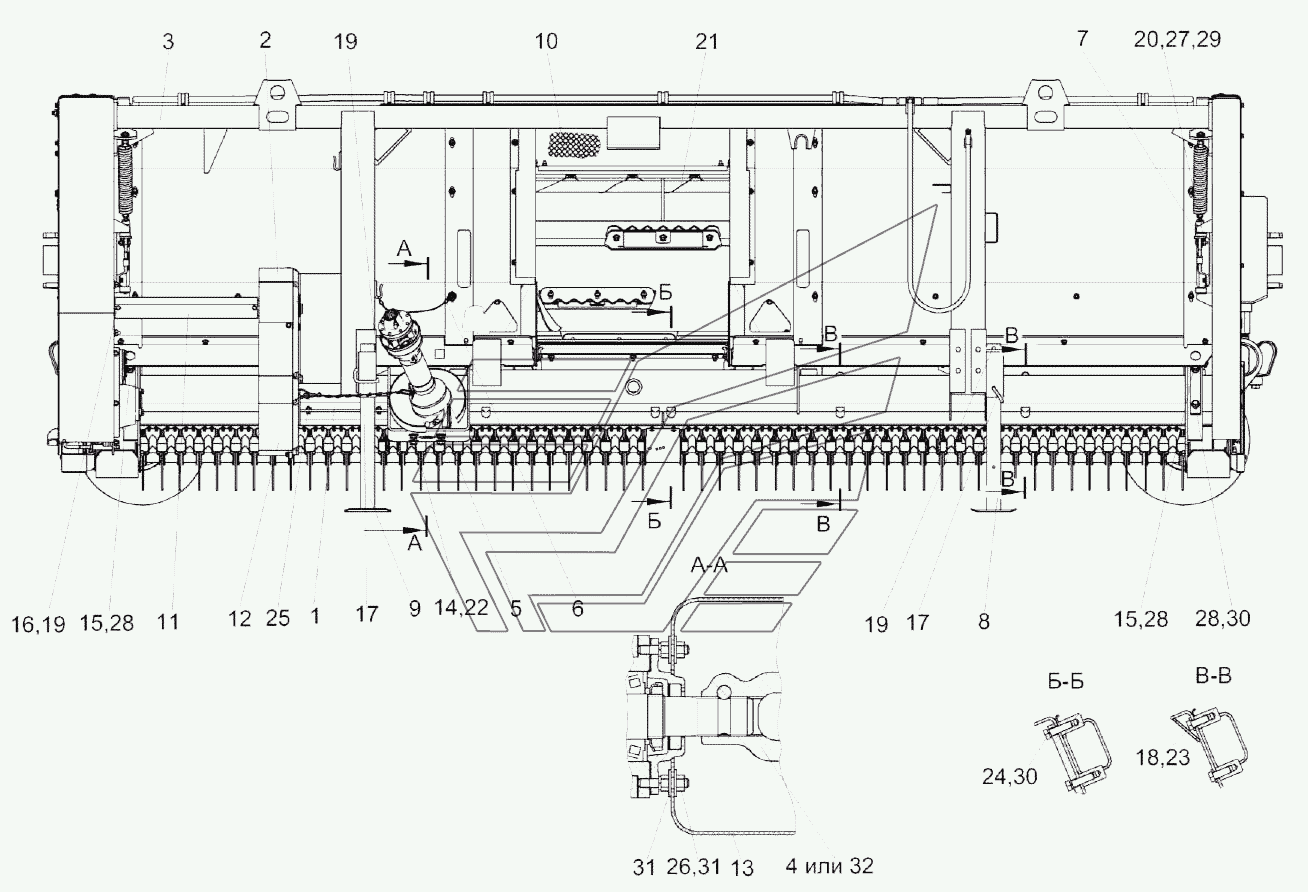

Подборщик КВК-1-0900010 (вид сзади) (лист 1) КВК-1-0900000. Каталог 2018г.

Подборщик КВК-1-0900010 (вид сбоку) (лист 4) КВК-1-0900000 Подборщик КВК-1-0900010 (вид сзади) (лист 2) КВК-1-0900000

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Подборщик

Заводской номер: КВК-1-0900010 Количество на модель: 1
КВК-1-0900010
1
1

Номер детали на чертеже:

1

Кожух

Заводской номер: КВК-1-0900120 Количество на модель: 1
КВК-1-0900120
1
2

Номер детали на чертеже:

2

Кожух

Заводской номер: КВК-1-0900050 Количество на модель: 1
КВК-1-0900050
1
3

Номер детали на чертеже:

3

Рама

Заводской номер: КВК-1-0901000А Количество на модель: 1
КВК-1-0901000А
1
4

Номер детали на чертеже:

4

Вал карданный телескопический

Заводской номер: КВК0900400 Количество на модель: 1
КВК0900400
1
5

Номер детали на чертеже:

5

Редуктор

Заводской номер: КВК0925000 Количество на модель: 1
КВК0925000
1
6

Номер детали на чертеже:

6

Фиксатор

Заводской номер: КВК0901050 Количество на модель: 1
КВК0901050
1
7

Номер детали на чертеже:

7

Упор

Заводской номер: КВС-4-3900060 Количество на модель: 2
КВС-4-3900060
2
8

Номер детали на чертеже:

8

Стойка

Заводской номер: КВС-4-3913010А Количество на модель: 1
КВС-4-3913010А
1
9

Номер детали на чертеже:

9

Стойка

Заводской номер: КВС-4-3913010А-01 Количество на модель: 1
КВС-4-3913010А-01
1
10

Номер детали на чертеже:

10

Экран

Заводской номер: КВС-4-3922100 Количество на модель: 1
КВС-4-3922100
1
11

Номер детали на чертеже:

11

Щиток

Заводской номер: КВК-1-0900405А Количество на модель: 2
КВК-1-0900405А
2
12

Номер детали на чертеже:

12

Кожух

Заводской номер: КВК-1-0900404 Количество на модель: 1
КВК-1-0900404
1
13

Номер детали на чертеже:

13

Кожух

Заводской номер: КВК0925001 Количество на модель: 1
КВК0925001
1
14

Номер детали на чертеже:

14

Шайба

Заводской номер: КВС-1-0148627 Количество на модель: 5
КВС-1-0148627
5
15

Номер детали на чертеже:

15

Шайба

Заводской номер: КИЛ0116416 Количество на модель: 2
КИЛ0116416
2
16

Номер детали на чертеже:

16

Шайба

Заводской номер: КИЛ0116445 Количество на модель: 4
КИЛ0116445
4
17

Номер детали на чертеже:

17

Фиксатор

Заводской номер: КПР9100629 Количество на модель: 1
КПР9100629
1
18

Номер детали на чертеже:

18

Шайба

Заводской номер: УЭС0302627 Количество на модель: 8
УЭС0302627
8
19

Номер детали на чертеже:

19

Болт М8-6eх16-7796

Заводской номер: БолтМ8-6eх16-7796 Количество на модель: 14
БолтМ8-6eх16-7796
14
20

Номер детали на чертеже:

20

Болт М10-6eх35-7796

Заводской номер: БолтМ10-6eх35-7796 Количество на модель: 2
БолтМ10-6eх35-7796
2
21

Номер детали на чертеже:

21

Шнур

Заводской номер: Шнурп/эбытовой4тип Количество на модель: 1
Шнурп/эбытовой4тип
1
22

Номер детали на чертеже:

22

Болт М16-6eх30-7796

Заводской номер: БолтМ16-6eх30-7796 Количество на модель: 4
БолтМ16-6eх30-7796
4
23

Номер детали на чертеже:

23

Болт М16-6eх40-7796

Заводской номер: БолтМ16-6eх40-7796 Количество на модель: 8
БолтМ16-6eх40-7796
8
24

Номер детали на чертеже:

24

Болт М16-6eх60-7796

Заводской номер: БолтМ16-6eх60-7796 Количество на модель: 4
БолтМ16-6eх60-7796
4
25

Номер детали на чертеже:

25

Болт

Заводской номер: БолтM8х20-8.8-А-А3G Количество на модель: 122
БолтM8х20-8.8-А-А3G
122
26

Номер детали на чертеже:

26

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 4
ГайкаМ8-6G-5915
4
27

Номер детали на чертеже:

27

Гайка М10-6G-5915

Заводской номер: ГайкаМ10-6G-5915 Количество на модель: 25
ГайкаМ10-6G-5915
25
28

Номер детали на чертеже:

28

Гайка М16-6G-5915

Заводской номер: ГайкаМ16-6G-5915 Количество на модель: 14
ГайкаМ16-6G-5915
14
29

Номер детали на чертеже:

29

Шайба 10Т.65Г-6402

Заводской номер: Шайба10Т.65Г-6402 Количество на модель: 26
Шайба10Т.65Г-6402
26
30

Номер детали на чертеже:

30

Шайба 16Т.65Г-6402

Заводской номер: Шайба16Т.65Г-6402 Количество на модель: 8
Шайба16Т.65Г-6402
8
31

Номер детали на чертеже:

31

Шайба С8.01-6958

Заводской номер: ШайбаС8.01-6958 Количество на модель: 19
ШайбаС8.01-6958
19
32

Номер детали на чертеже:

32

Вал карданный

Заводской номер: W2300SD25310104516310413411b/2a Количество на модель: 1
W2300SD25310104516310413411b/2a
1
