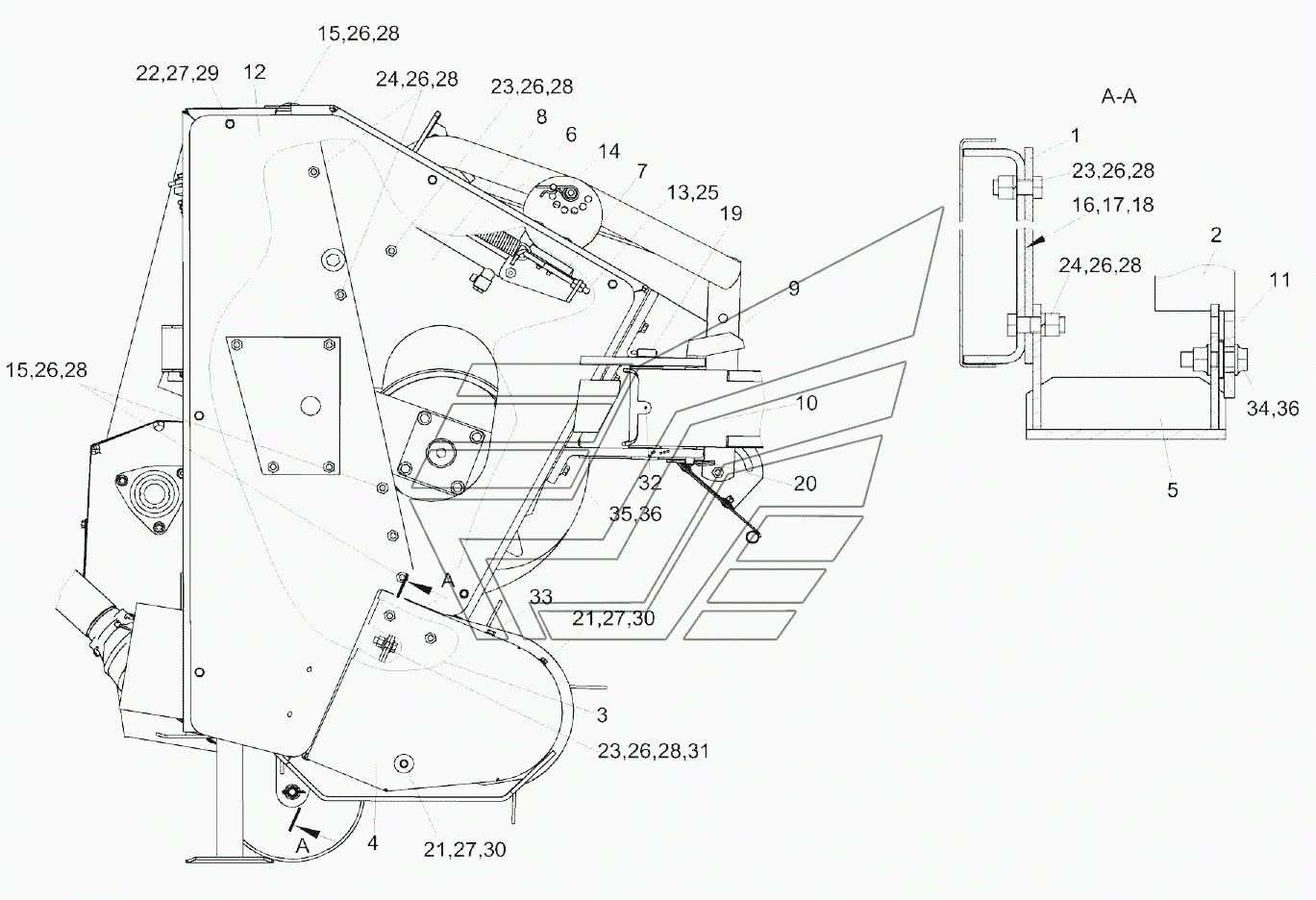

Подборщик КВК-1-0900010 (вид сбоку) (лист 4) КВК-1-0900000. Каталог 2018г.

Подборщик КВК-1-0900010 (вид сбоку) (лист 3) КВК-1-0900000 Подборщик КВК-1-0900010 (вид сзади) (лист 1) КВК-1-0900000

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Подборщик

Заводской номер: КВК-1-0900010 Количество на модель: 1
КВК-1-0900010
1
1

Номер детали на чертеже:

1

Балка

Заводской номер: КВК-1-0903080 Количество на модель: 1
КВК-1-0903080
1
2

Номер детали на чертеже:

2

Кронштейн

Заводской номер: КВС-4-3900460-01 Количество на модель: 1
КВС-4-3900460-01
1
3

Номер детали на чертеже:

3

Стенка

Заводской номер: КВС-4-3903080 Количество на модель: 1
КВС-4-3903080
1
4

Номер детали на чертеже:

4

Кожух

Заводской номер: КВС-4-3903090А Количество на модель: 1
КВС-4-3903090А
1
5

Номер детали на чертеже:

5

Башмак

Заводской номер: КВС-4-3908000 Количество на модель: 2
КВС-4-3908000
2
6

Номер детали на чертеже:

6

Гидроцилиндр

Заводской номер: КВС-4-3912510 Количество на модель: 2
КВС-4-3912510
2
7

Номер детали на чертеже:

7

Кронштейн

Заводской номер: КВС-4-3920070 Количество на модель: 1
КВС-4-3920070
1
8

Номер детали на чертеже:

8

Боковина

Заводской номер: КВК-1-0900150 Количество на модель: 1
КВК-1-0900150
1
9

Номер детали на чертеже:

9

Палец

Заводской номер: КВК-1-0900090 Количество на модель: 2
КВК-1-0900090
2
10

Номер детали на чертеже:

10

Колесо флюгерное

Заводской номер: КВС-4-4950000-01 Количество на модель: 1
КВС-4-4950000-01
1
11

Номер детали на чертеже:

11

Шайба

Заводской номер: КВС-1-0151403 Количество на модель: 4
КВС-1-0151403
4
12

Номер детали на чертеже:

12

Крышка

Заводской номер: КВС-4-3900421 Количество на модель: 1
КВС-4-3900421
1
13

Номер детали на чертеже:

13

Захват

Заводской номер: КВС-4-3900612 Количество на модель: 2
КВС-4-3900612
2
14

Номер детали на чертеже:

14

Пружина

Заводской номер: КВС-4-3900631А Количество на модель: 2
КВС-4-3900631А
2
15

Номер детали на чертеже:

15

Болт

Заводской номер: КВС-4-3900644 Количество на модель: 9
КВС-4-3900644
9
16

Номер детали на чертеже:

16

Прокладка

Заводской номер: КВС-4-3903429А Количество на модель: 2
КВС-4-3903429А
2
17

Номер детали на чертеже:

17

Прокладка

Заводской номер: КВС-4-3903429А-01 Количество на модель: 4
КВС-4-3903429А-01
4
18

Номер детали на чертеже:

18

Прокладка

Заводской номер: КВС-4-3903429А-02 Количество на модель: 2
КВС-4-3903429А-02
2
19

Номер детали на чертеже:

19

Палец

Заводской номер: КВС-4-4900609 Количество на модель: 2
КВС-4-4900609
2
20

Номер детали на чертеже:

20

Шплинт

Заводской номер: КЗР1590611 Количество на модель: 2
КЗР1590611
2
21

Номер детали на чертеже:

21

Болт М8-6eх16-7796

Заводской номер: БолтМ8-6eх16-7796 Количество на модель: 14
БолтМ8-6eх16-7796
14
22

Номер детали на чертеже:

22

Болт М8-6eх20-7796

Заводской номер: БолтМ8-6eх20-7796 Количество на модель: 11
БолтМ8-6eх20-7796
11
23

Номер детали на чертеже:

23

Болт М12-6eх35-7796

Заводской номер: БолтМ12-6eх35-7796 Количество на модель: 8
БолтМ12-6eх35-7796
8
24

Номер детали на чертеже:

24

Болт М12-6eх40-7796

Заводской номер: БолтМ12-6eх40-7796 Количество на модель: 8
БолтМ12-6eх40-7796
8
25

Номер детали на чертеже:

25

Гайка М10-6G-5915

Заводской номер: ГайкаМ10-6G-5915 Количество на модель: 25
ГайкаМ10-6G-5915
25
26

Номер детали на чертеже:

26

Гайка М12-6G-5915

Заводской номер: ГайкаМ12-6G-5915 Количество на модель: 35
ГайкаМ12-6G-5915
35
27

Номер детали на чертеже:

27

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 16
Шайба8Т.65Г-6402
16
28

Номер детали на чертеже:

28

Шайба 12Т.65Г-6402

Заводской номер: Шайба12Т.65Г-6402 Количество на модель: 29
Шайба12Т.65Г-6402
29
29

Номер детали на чертеже:

29

Шайба С8.01-6958

Заводской номер: ШайбаС8.01-6958 Количество на модель: 19
ШайбаС8.01-6958
19
30

Номер детали на чертеже:

30

Шайба С.8.01-11371

Заводской номер: ШайбаС.8.01-11371 Количество на модель: 4
ШайбаС.8.01-11371
4
31

Номер детали на чертеже:

31

Шайба С.12.01-11371

Заводской номер: ШайбаС.12.01-11371 Количество на модель: 2
ШайбаС.12.01-11371
2
32

Номер детали на чертеже:

32

Масленка 1.1-19853

Заводской номер: Масленка1.1-19853 Количество на модель: 2
Масленка1.1-19853
2
33

Номер детали на чертеже:

33

Болт DIN 6921 М8х20-8.8-А-А3G

Заводской номер: БолтМ8х20-8.8-А-А3G Количество на модель: 122
БолтМ8х20-8.8-А-А3G
122
34

Номер детали на чертеже:

34

Болт

Заводской номер: БолтМ12х35-8.8-А-А3G Количество на модель: 2
БолтМ12х35-8.8-А-А3G
2
35

Номер детали на чертеже:

35

Болт

Заводской номер: БолтМ12х40-8.8-А-А3G Количество на модель: 6
БолтМ12х40-8.8-А-А3G
6
36

Номер детали на чертеже:

36

Гайка

Заводской номер: ГайкаМ12-8-A-A3G Количество на модель: 16
ГайкаМ12-8-A-A3G
16
