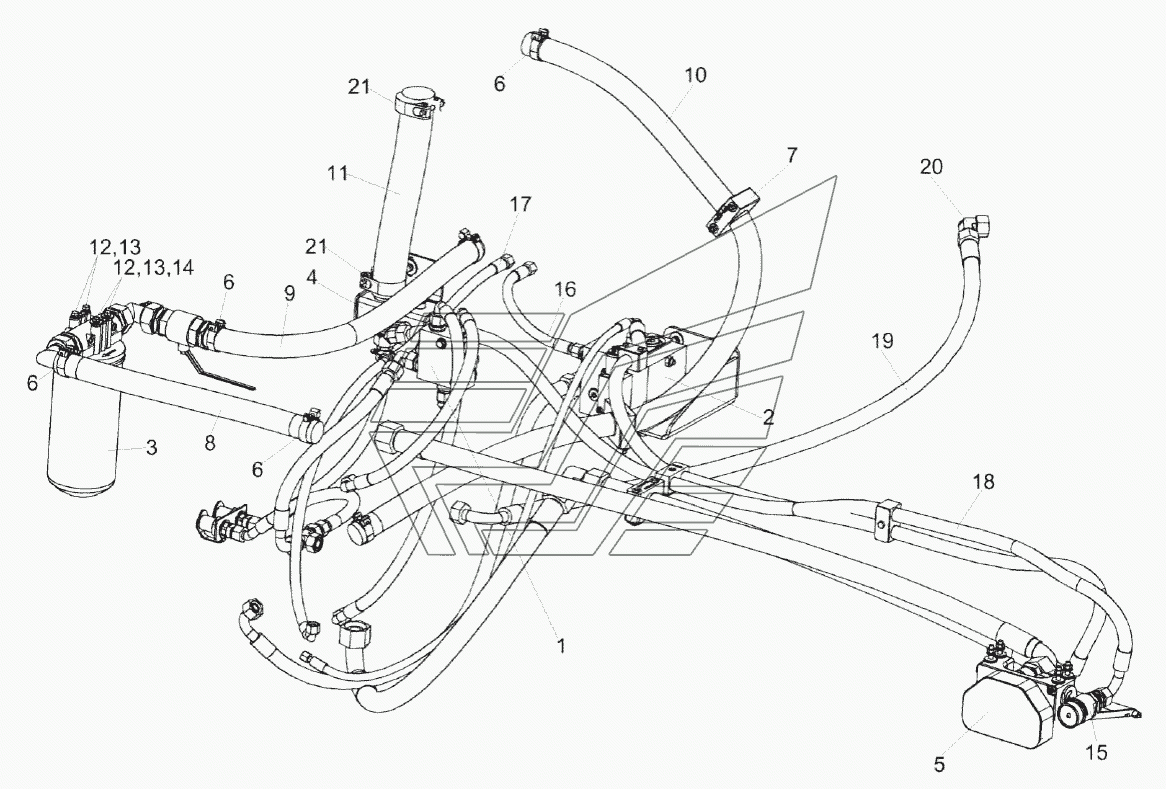

Гидросистема рабочих органов косилки КС-200 КС-200-0604000Э1 (лист 1) KС-200. Каталог 2017г.

Гидросистема рулевого управления косилки КС-200 КС-200-0603000Э1 KС-200 Гидросистема рабочих органов косилки КС-200 КС-200-0604000Э1 (лист 2) KС-200

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Гидросистема рабочих органов косилки КС-200

Заводской номер: КС-200-0604000Э1 Количество на модель: 1
КС-200-0604000Э1
1
1

Номер детали на чертеже:

1

Клапан промывочный

Заводской номер: КС-200-0604300Э1 Количество на модель: 1
КС-200-0604300Э1
1
2

Номер детали на чертеже:

2

Гидроблок

Заводской номер: КС-200-0604320Э1 Количество на модель: 1
КС-200-0604320Э1
1
3

Номер детали на чертеже:

3

Фильтр всасывающий

Заводской номер: КС-200-0604330Э1 Количество на модель: 1
КС-200-0604330Э1
1
4

Номер детали на чертеже:

4

Коллектор

Заводской номер: КС-200-0604350Э1 Количество на модель: 1
КС-200-0604350Э1
1
5

Номер детали на чертеже:

5

Установка разъема многофункционального

Заводской номер: КС-200-0604360Э1 Количество на модель: 1
КС-200-0604360Э1
1
6

Номер детали на чертеже:

6

Хомут стяжной

Заводской номер: А23.02.170 Количество на модель: 6
А23.02.170
6
7

Номер детали на чертеже:

7

Установка зажима

Заводской номер: ГПО0601440 Количество на модель: 2
ГПО0601440
2
8

Номер детали на чертеже:

8

Рукав всасывающий

Заводской номер: РНД0320022-34 Количество на модель: 1
РНД0320022-34
1
9

Номер детали на чертеже:

9

Рукав

Заводской номер: РНД0320022-42 Количество на модель: 1
РНД0320022-42
1
10

Номер детали на чертеже:

10

Рукав всасывающий 17 G-20

Заводской номер: РНД0320022-105 Количество на модель: 1
РНД0320022-105
1
11

Номер детали на чертеже:

11

Рукав всасывающий

Заводской номер: РНД0510022-30 Количество на модель: 1
РНД0510022-30
1
12

Номер детали на чертеже:

12

Болт М8-6eх20-7796

Заводской номер: БолтМ8-6eх20-7796 Количество на модель: 4
БолтМ8-6eх20-7796
4
13

Номер детали на чертеже:

13

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 4
Шайба8Т.65Г-6402
4
14

Номер детали на чертеже:

14

Шайба C 8.01-6958

Заводской номер: ШайбаC8.01-6958 Количество на модель: 2
ШайбаC8.01-6958
2
15

Номер детали на чертеже:

15

Муфта

Заводской номер: HS20-1-N1826 Количество на модель: 1
HS20-1-N1826
1
16

Номер детали на чертеже:

16

Рукав высокого давления

Заводской номер: 10-2SC-М18Х1,5-24-400 Количество на модель: 1
10-2SC-М18Х1,5-24-400
1
17

Номер детали на чертеже:

17

Рукав высокого давления

Заводской номер: 10-2SC-М18Х1,5-24-1160-0-90 Количество на модель: 1
10-2SC-М18Х1,5-24-1160-0-90
1
18

Номер детали на чертеже:

18

Рукав высокого давления

Заводской номер: 16-2SC-М26Х1,5-24-2300-0-90 Количество на модель: 1
16-2SC-М26Х1,5-24-2300-0-90
1
19

Номер детали на чертеже:

19

Рукав высокого давления

Заводской номер: 20-2SC-М30Х2-24-1800-0-90 Количество на модель: 1
20-2SC-М30Х2-24-1800-0-90
1
20

Номер детали на чертеже:

20

Угольник EW22LOMDCF

Заводской номер: EW22LOMDCF Количество на модель: 1
EW22LOMDCF
1
21

Номер детали на чертеже:

21

Хомут без компенсатора

Заводской номер: GBSM61/20W2 Количество на модель: 2
GBSM61/20W2
2
