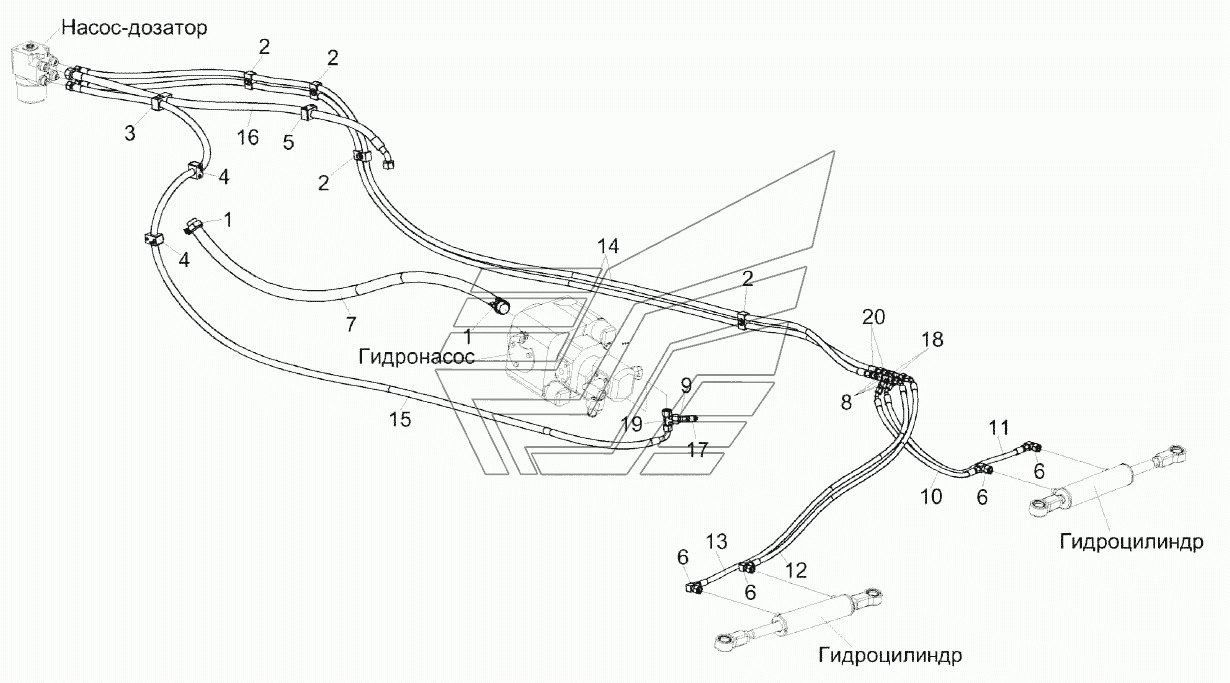

Гидросистема рулевого управления косилки КС-200 КС-200-0603000Э1 KС-200. Каталог 2017г.

Блок дросселей КС-200-0602400Э1 KС-200 Гидросистема рабочих органов косилки КС-200 КС-200-0604000Э1 (лист 1) KС-200

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Гидросистема рулевого управления косилки КС-200

Заводской номер: КС-200-0603000Э1 Количество на модель: 1
КС-200-0603000Э1
1
1

Номер детали на чертеже:

1

Хомут стяжной

Заводской номер: А23.02.170 Количество на модель: 2
А23.02.170
2
2

Номер детали на чертеже:

2

Установка зажима

Заводской номер: ГПД0601180 Количество на модель: 4
ГПД0601180
4
3

Номер детали на чертеже:

3

Установка зажима

Заводской номер: ГПД0601250 Количество на модель: 1
ГПД0601250
1
4

Номер детали на чертеже:

4

Установка зажима

Заводской номер: ГПО0601220 Количество на модель: 2
ГПО0601220
2
5

Номер детали на чертеже:

5

Установка зажима

Заводской номер: ГПО0601250 Количество на модель: 1
ГПО0601250
1
6

Номер детали на чертеже:

6

Угольник

Заводской номер: КЗК-1420-0602620 Количество на модель: 4
КЗК-1420-0602620
4
7

Номер детали на чертеже:

7

Рукав

Заводской номер: РНД0250022-95 Количество на модель: 1
РНД0250022-95
1
8

Номер детали на чертеже:

8

Переходник

Заводской номер: RED12/10LOMDCF Количество на модель: 4
RED12/10LOMDCF
4
9

Номер детали на чертеже:

9

Переходник

Заводской номер: RED15/08LOMDCF Количество на модель: 1
RED15/08LOMDCF
1
10

Номер детали на чертеже:

10

Рукав высокого давления

Заводской номер: 8-2SC-М16Х1,5-24-650-0-45 Количество на модель: 1
8-2SC-М16Х1,5-24-650-0-45
1
11

Номер детали на чертеже:

11

Рукав высокого давления

Заводской номер: 8-2SC-М16Х1,5-24-860-0-45 Количество на модель: 1
8-2SC-М16Х1,5-24-860-0-45
1
12

Номер детали на чертеже:

12

Рукав высокого давления

Заводской номер: 8-2SC-М16Х1,5-24-1300-0-45 Количество на модель: 1
8-2SC-М16Х1,5-24-1300-0-45
1
13

Номер детали на чертеже:

13

Рукав высокого давления

Заводской номер: 8-2SC-М16Х1,5-24-1500-0-45 Количество на модель: 1
8-2SC-М16Х1,5-24-1500-0-45
1
14

Номер детали на чертеже:

14

Рукав высокого давления

Заводской номер: 10-2SC-М18Х1,5-24-4000 Количество на модель: 2
10-2SC-М18Х1,5-24-4000
2
15

Номер детали на чертеже:

15

Рукав высокого давления

Заводской номер: 12-2SC-М22Х1,5-24-4000-0-90 Количество на модель: 1
12-2SC-М22Х1,5-24-4000-0-90
1
16

Номер детали на чертеже:

16

Рукав высокого давления

Заводской номер: 16-2SC-М26Х1,5-24-1420-0-45 Количество на модель: 1
16-2SC-М26Х1,5-24-1420-0-45
1
17

Номер детали на чертеже:

17

Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия)

Заводской номер: АВ20-11/ВО8L Количество на модель: 1
АВ20-11/ВО8L
1
18

Номер детали на чертеже:

18

Тройник

Заводской номер: EL12LOMDCF Количество на модель: 2
EL12LOMDCF
2
19

Номер детали на чертеже:

19

Тройник

Заводской номер: EL15LOMDCF Количество на модель: 1
EL15LOMDCF
1
20

Номер детали на чертеже:

20

Штуцер

Заводской номер: SV12LOMDCF Количество на модель: 2
SV12LOMDCF
2
