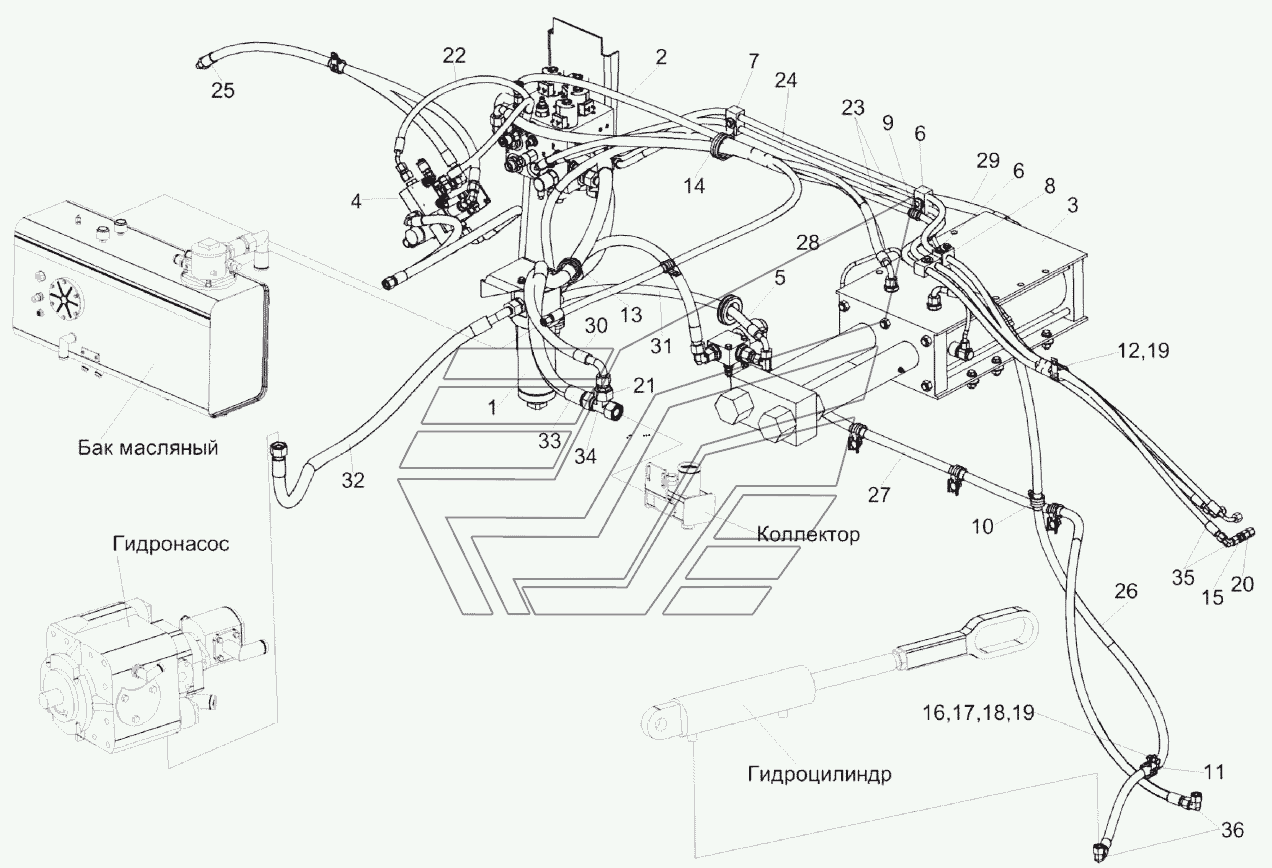

Гидросистема силовых гидроцилиндров косилки КС-200 КС-200-0602000Э1 (лист 2) KС-200. Каталог 2017г.

Гидросистема силовых гидроцилиндров косилки КС-200 КС-200-0602000Э1 (лист 1) KС-200 Фильтр напорный КС-200-0602300Э1 KС-200

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Гидросистема силовых гидроцилиндров косилки КС-200

Заводской номер: КС-200-0602000Э1 Количество на модель: 1
КС-200-0602000Э1
1
1

Номер детали на чертеже:

1

Фильтр напорный

Заводской номер: КС-200-0602300Э1 Количество на модель: 1
КС-200-0602300Э1
1
2

Номер детали на чертеже:

2

Гидроблок

Заводской номер: КС-200-0602330Э1 Количество на модель: 1
КС-200-0602330Э1
1
3

Номер детали на чертеже:

3

Делитель усилитель гидравлический

Заводской номер: КС-200-0602350Э1 Количество на модель: 1
КС-200-0602350Э1
1
4

Номер детали на чертеже:

4

Клапан

Заводской номер: КС-200-0602360Э1 Количество на модель: 1
КС-200-0602360Э1
1
5

Номер детали на чертеже:

5

Клапан

Заводской номер: КС-200-0602370Э1 Количество на модель: 1
КС-200-0602370Э1
1
6

Номер детали на чертеже:

6

Установка зажима

Заводской номер: ГПД0601140 Количество на модель: 2
ГПД0601140
2
7

Номер детали на чертеже:

7

Установка зажима

Заводской номер: ГПД0601140-01 Количество на модель: 1
ГПД0601140-01
1
8

Номер детали на чертеже:

8

Установка зажима

Заводской номер: ГПО0601140 Количество на модель: 1
ГПО0601140
1
9

Номер детали на чертеже:

9

Хомут

Заводской номер: КГС0115770 Количество на модель: 1
КГС0115770
1
10

Номер детали на чертеже:

10

Хомут

Заводской номер: КГС0115770-02 Количество на модель: 6
КГС0115770-02
6
11

Номер детали на чертеже:

11

Хомут

Заводской номер: КГС0115770-03 Количество на модель: 2
КГС0115770-03
2
12

Номер детали на чертеже:

12

Хомут

Заводской номер: КГС0115770-04 Количество на модель: 1
КГС0115770-04
1
13

Номер детали на чертеже:

13

Хомут

Заводской номер: КГС0115770-08 Количество на модель: 1
КГС0115770-08
1
14

Номер детали на чертеже:

14

Хомут

Заводской номер: КГС0115770-10 Количество на модель: 1
КГС0115770-10
1
15

Номер детали на чертеже:

15

Штуцер

Заводской номер: УЭС0602602 Количество на модель: 1
УЭС0602602
1
16

Номер детали на чертеже:

16

Болт М8-6eх25-7796

Заводской номер: БолтМ8-6eх25-7796 Количество на модель: 2
БолтМ8-6eх25-7796
2
17

Номер детали на чертеже:

17

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 13
ГайкаМ8-6G-5915
13
18

Номер детали на чертеже:

18

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 13
Шайба8Т.65Г-6402
13
19

Номер детали на чертеже:

19

Шайба C.8.01-11371

Заводской номер: ШайбаC.8.01-11371 Количество на модель: 10
ШайбаC.8.01-11371
10
20

Номер детали на чертеже:

20

Переходник

Заводской номер: GZ08LCF Количество на модель: 1
GZ08LCF
1
21

Номер детали на чертеже:

21

Переходник

Заводской номер: RED22/15LOMDCF Количество на модель: 1
RED22/15LOMDCF
1
22

Номер детали на чертеже:

22

Рукав высокого давления

Заводской номер: 6-1SC-М14Х1,5-24-580-0-45 Количество на модель: 1
6-1SC-М14Х1,5-24-580-0-45
1
23

Номер детали на чертеже:

23

Рукав высокого давления

Заводской номер: 6-1SC-М14Х1,5-24-2600-0-45 Количество на модель: 2
6-1SC-М14Х1,5-24-2600-0-45
2
24

Номер детали на чертеже:

24

Рукав высокого давления

Заводской номер: 6-1SC-М14Х1,5-24-2700-0-90 Количество на модель: 1
6-1SC-М14Х1,5-24-2700-0-90
1
25

Номер детали на чертеже:

25

Рукав высокого давления

Заводской номер: 10-2SC-М18Х1,5-24-900-0-90 Количество на модель: 1
10-2SC-М18Х1,5-24-900-0-90
1
26

Номер детали на чертеже:

26

Рукав высокого давления

Заводской номер: 10-2SC-М18Х1,5-24-1800-0-90 Количество на модель: 1
10-2SC-М18Х1,5-24-1800-0-90
1
27

Номер детали на чертеже:

27

Рукав высокого давления

Заводской номер: 10-2SC-М18Х1,5-24-1900-0-90 Количество на модель: 1
10-2SC-М18Х1,5-24-1900-0-90
1
28

Номер детали на чертеже:

28

Рукав высокого давления

Заводской номер: 10-2SC-М18Х1,5-24-2600-0-90 Количество на модель: 1
10-2SC-М18Х1,5-24-2600-0-90
1
29

Номер детали на чертеже:

29

Рукав высокого давления

Заводской номер: 12-2SC-М22Х1,5-24-1400-90-90 Количество на модель: 1
12-2SC-М22Х1,5-24-1400-90-90
1
30

Номер детали на чертеже:

30

Рукав высокого давления

Заводской номер: 12-2SC-М22Х1,5-24-1700-0-90 Количество на модель: 1
12-2SC-М22Х1,5-24-1700-0-90
1
31

Номер детали на чертеже:

31

Рукав высокого давления

Заводской номер: 16-2SC-М26Х1,5-24-560-0-45 Количество на модель: 1
16-2SC-М26Х1,5-24-560-0-45
1
32

Номер детали на чертеже:

32

Рукав высокого давления

Заводской номер: 16-2SC-М26Х1,5-24-1780-0-45 Количество на модель: 1
16-2SC-М26Х1,5-24-1780-0-45
1
33

Номер детали на чертеже:

33

Рукав высокого давления

Заводской номер: 20-2SC-М30Х2-24-1420-0-45 Количество на модель: 1
20-2SC-М30Х2-24-1420-0-45
1
34

Номер детали на чертеже:

34

Тройник

Заводской номер: EL22LOMDCF Количество на модель: 1
EL22LOMDCF
1
35

Номер детали на чертеже:

35

Угольник

Заводской номер: EW08LOMDCF Количество на модель: 3
EW08LOMDCF
3
36

Номер детали на чертеже:

36

Угольник

Заводской номер: EW12LOMDCF Количество на модель: 5
EW12LOMDCF
5
