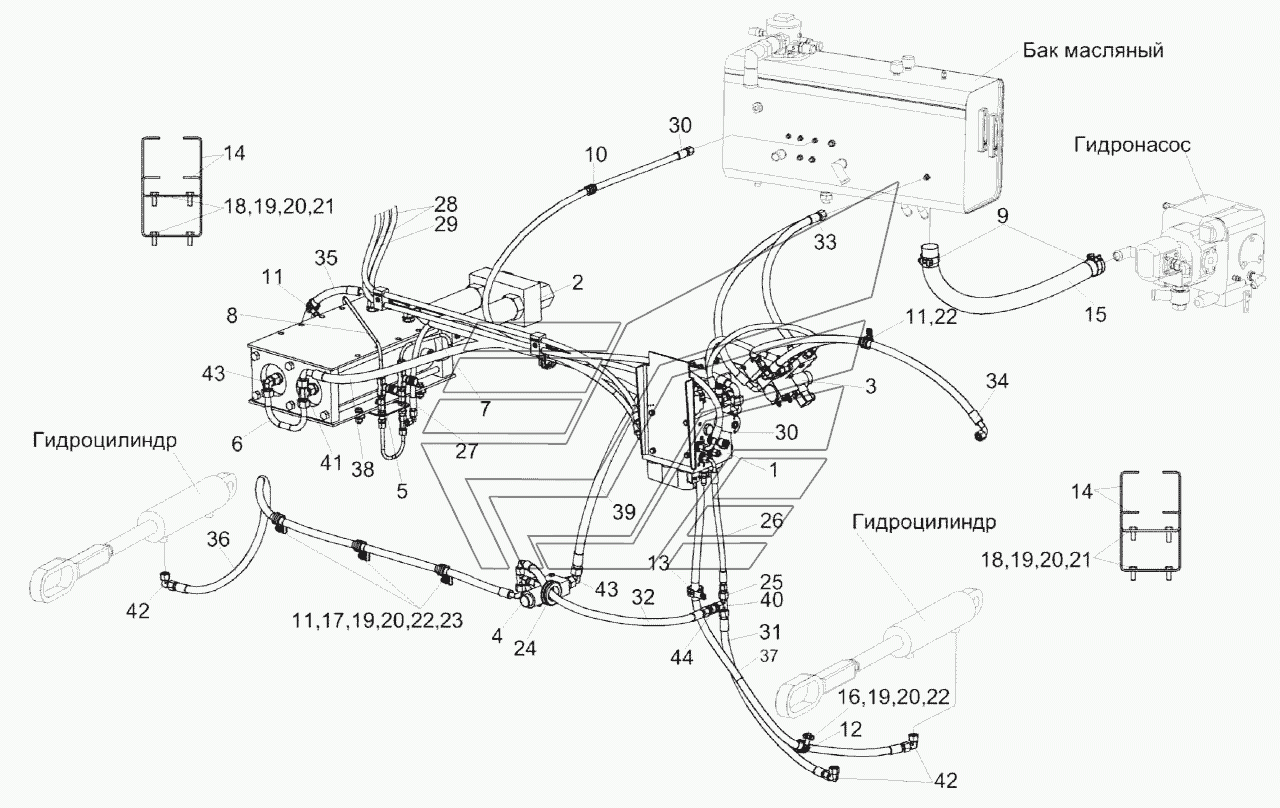

Гидросистема силовых гидроцилиндров косилки КС-200 КС-200-0602000Э1 (лист 1) KС-200. Каталог 2017г.

Гидроблок КС-200-0601350Э1 KС-200 Гидросистема силовых гидроцилиндров косилки КС-200 КС-200-0602000Э1 (лист 2) KС-200

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Гидросистема силовых гидроцилиндров косилки КС-200

Заводской номер: КС-200-0602000Э1 Количество на модель: 1
КС-200-0602000Э1
1
1

Номер детали на чертеже:

1

Гидроблок

Заводской номер: КС-200-0602330Э1 Количество на модель: 1
КС-200-0602330Э1
1
2

Номер детали на чертеже:

2

Делитель усилитель гидравлический

Заводской номер: КС-200-0602350Э1 Количество на модель: 1
КС-200-0602350Э1
1
3

Номер детали на чертеже:

3

Клапан

Заводской номер: КС-200-0602360Э1 Количество на модель: 1
КС-200-0602360Э1
1
4

Номер детали на чертеже:

4

Клапан

Заводской номер: КС-200-0602370Э1 Количество на модель: 1
КС-200-0602370Э1
1
5

Номер детали на чертеже:

5

Блок дросселей

Заводской номер: КС-200-0602400Э1 Количество на модель: 1
КС-200-0602400Э1
1
6

Номер детали на чертеже:

6

Трубопровод

Заводской номер: КС-200-0602810Э1 Количество на модель: 1
КС-200-0602810Э1
1
7

Номер детали на чертеже:

7

Трубопровод

Заводской номер: КС-200-0602840Э1 Количество на модель: 1
КС-200-0602840Э1
1
8

Номер детали на чертеже:

8

Трубопровод

Заводской номер: КС-200-0602850Э1 Количество на модель: 1
КС-200-0602850Э1
1
9

Номер детали на чертеже:

9

Хомут стяжной

Заводской номер: А23.02.170 Количество на модель: 2
А23.02.170
2
10

Номер детали на чертеже:

10

Хомут

Заводской номер: КГС0115770-01 Количество на модель: 1
КГС0115770-01
1
11

Номер детали на чертеже:

11

Хомут

Заводской номер: КГС0115770-02 Количество на модель: 6
КГС0115770-02
6
12

Номер детали на чертеже:

12

Хомут

Заводской номер: КГС0115770-03 Количество на модель: 2
КГС0115770-03
2
13

Номер детали на чертеже:

13

Хомут

Заводской номер: КГС0115770-05 Количество на модель: 1
КГС0115770-05
1
14

Номер детали на чертеже:

14

Кронштейн

Заводской номер: КС-200-0602409Э1 Количество на модель: 4
КС-200-0602409Э1
4
15

Номер детали на чертеже:

15

Рукав всасывающий

Заводской номер: РНД0320022-48 Количество на модель: 1
РНД0320022-48
1
16

Номер детали на чертеже:

16

Болт М8-6eх25-7796

Заводской номер: БолтМ8-6eх25-7796 Количество на модель: 2
БолтМ8-6eх25-7796
2
17

Номер детали на чертеже:

17

Болт М8-6eх20-7802

Заводской номер: БолтМ8-6eх20-7802 Количество на модель: 3
БолтМ8-6eх20-7802
3
18

Номер детали на чертеже:

18

Болт М8-6eх45-7802

Заводской номер: БолтМ8-6eх45-7802 Количество на модель: 8
БолтМ8-6eх45-7802
8
19

Номер детали на чертеже:

19

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 13
ГайкаМ8-6G-5915
13
20

Номер детали на чертеже:

20

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 13
Шайба8Т.65Г-6402
13
21

Номер детали на чертеже:

21

Шайба C 8.01-6958

Заводской номер: ШайбаC8.01-6958 Количество на модель: 8
ШайбаC8.01-6958
8
22

Номер детали на чертеже:

22

Шайба C.8.01-11371

Заводской номер: ШайбаC.8.01-11371 Количество на модель: 10
ШайбаC.8.01-11371
10
23

Номер детали на чертеже:

23

Шайба C.10.01-11371

Заводской номер: ШайбаC.10.01-11371 Количество на модель: 3
ШайбаC.10.01-11371
3
24

Номер детали на чертеже:

24

Втулка

Заводской номер: 529И-3724065 Количество на модель: 1
529И-3724065
1
25

Номер детали на чертеже:

25

Переходник

Заводской номер: RED12/08LOMDCF Количество на модель: 1
RED12/08LOMDCF
1
26

Номер детали на чертеже:

26

Рукав высокого давления

Заводской номер: 6-1SC-М14Х1,5-24-460-0-90 Количество на модель: 1
6-1SC-М14Х1,5-24-460-0-90
1
27

Номер детали на чертеже:

27

Рукав высокого давления

Заводской номер: 6-1SC-М14Х1,5-24-1360-0-90 Количество на модель: 1
6-1SC-М14Х1,5-24-1360-0-90
1
28

Номер детали на чертеже:

28

Рукав высокого давления

Заводской номер: 6-1SC-М14Х1,5-24-2600-0-45 Количество на модель: 2
6-1SC-М14Х1,5-24-2600-0-45
2
29

Номер детали на чертеже:

29

Рукав высокого давления

Заводской номер: 6-1SC-М14Х1,5-24-2700-0-90 Количество на модель: 1
6-1SC-М14Х1,5-24-2700-0-90
1
30

Номер детали на чертеже:

30

Рукав высокого давления

Заводской номер: 8-2SC-М16Х1,5-24-2200-0-90 Количество на модель: 1
8-2SC-М16Х1,5-24-2200-0-90
1
31

Номер детали на чертеже:

31

Рукав высокого давления

Заводской номер: 10-2SC-М18Х1,5-24-660 Количество на модель: 1
10-2SC-М18Х1,5-24-660
1
32

Номер детали на чертеже:

32

Рукав высокого давления

Заводской номер: 10-2SC-М18Х1,5-24-720-0-90 Количество на модель: 1
10-2SC-М18Х1,5-24-720-0-90
1
33

Номер детали на чертеже:

33

Рукав высокого давления

Заводской номер: 10-2SC-М18Х1,5-24-800-0-90 Количество на модель: 1
10-2SC-М18Х1,5-24-800-0-90
1
34

Номер детали на чертеже:

34

Рукав высокого давления

Заводской номер: 10-2SC-М18Х1,5-24-900-0-90 Количество на модель: 1
10-2SC-М18Х1,5-24-900-0-90
1
35

Номер детали на чертеже:

35

Рукав высокого давления

Заводской номер: 10-2SC-М18Х1,5-24-1800-0-90 Количество на модель: 1
10-2SC-М18Х1,5-24-1800-0-90
1
36

Номер детали на чертеже:

36

Рукав высокого давления

Заводской номер: 10-2SC-М18Х1,5-24-1900-0-90 Количество на модель: 1
10-2SC-М18Х1,5-24-1900-0-90
1
37

Номер детали на чертеже:

37

Рукав высокого давления

Заводской номер: 10-2SC-М18Х1,5-24-2600-0-90 Количество на модель: 1
10-2SC-М18Х1,5-24-2600-0-90
1
38

Номер детали на чертеже:

38

Рукав высокого давления

Заводской номер: 12-2SC-М22Х1,5-24-1400-90-90 Количество на модель: 1
12-2SC-М22Х1,5-24-1400-90-90
1
39

Номер детали на чертеже:

39

Рукав высокого давления

Заводской номер: 12-2SC-М22Х1,5-24-1700-0-90 Количество на модель: 1
12-2SC-М22Х1,5-24-1700-0-90
1
40

Номер детали на чертеже:

40

Тройник

Заводской номер: ET12LOMDCF Количество на модель: 1
ET12LOMDCF
1
41

Номер детали на чертеже:

41

Тройник

Заводской номер: ET15LOMDCF Количество на модель: 1
ET15LOMDCF
1
42

Номер детали на чертеже:

42

Угольник

Заводской номер: EW12LOMDCF Количество на модель: 5
EW12LOMDCF
5
43

Номер детали на чертеже:

43

Угольник

Заводской номер: EW15LOMDCF Количество на модель: 3
EW15LOMDCF
3
44

Номер детали на чертеже:

44

Штуцер

Заводской номер: SV12LOMDCF Количество на модель: 1
SV12LOMDCF
1
