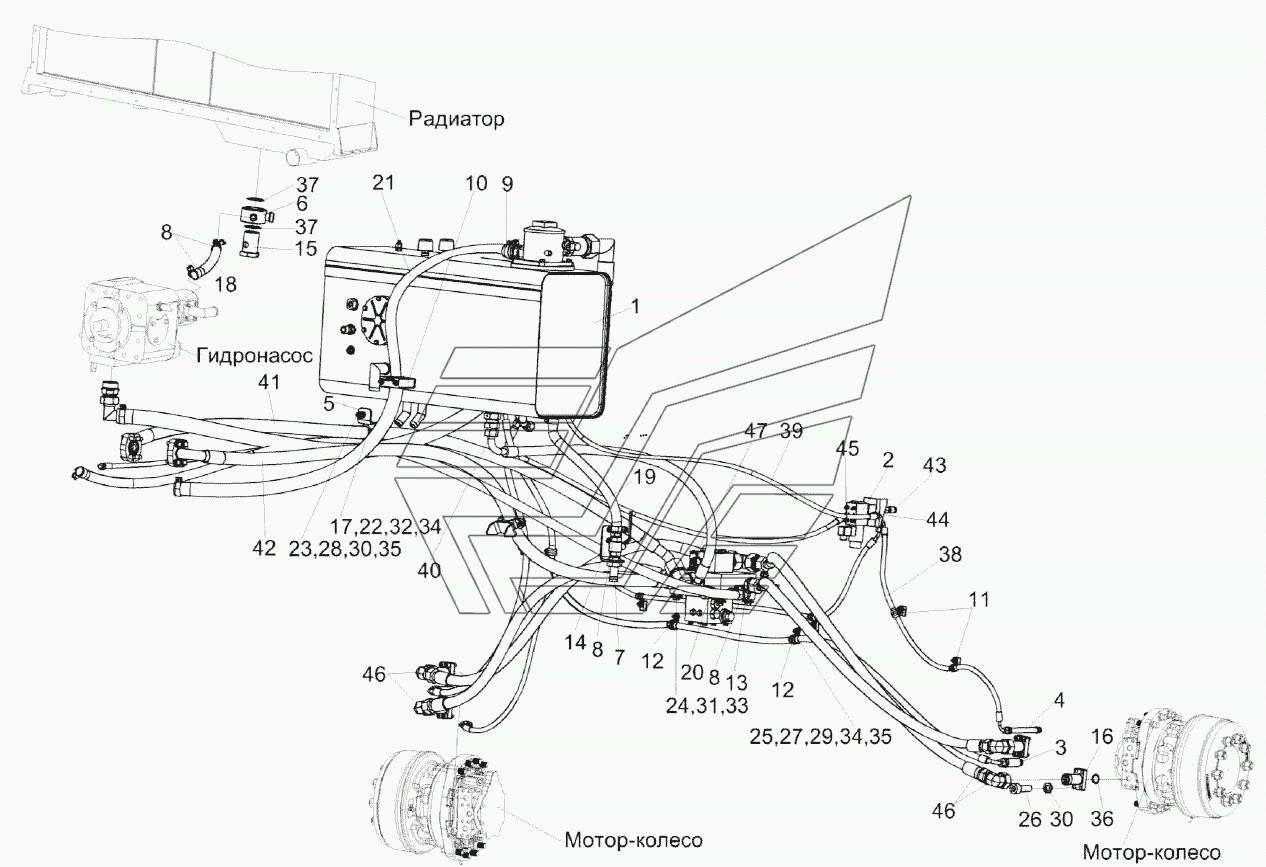

Гидросистема привода ходовой части косилки КС-200 КС-200-0601000Э1 (лист 2) KС-200. Каталог 2017г.

Гидросистема привода ходовой части косилки КС-200 КС-200-0601000Э1 (лист 1) KС-200 Гидросистема привода ходовой части косилки КС-200 КС-200-0601000Э1-01 (лист 1) KС-200

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Гидросистема привода ходовой части косилки КС-200

Заводской номер: КС-200-0601000Э1 Количество на модель: 1
КС-200-0601000Э1
1
1

Номер детали на чертеже:

1

Бак масляный

Заводской номер: КС-200-0601010Э1 Количество на модель: 1
КС-200-0601010Э1
1
2

Номер детали на чертеже:

2

Гидроблок переключения скоростей

Заводской номер: КС-200-0601320Э1 Количество на модель: 1
КС-200-0601320Э1
1
3

Номер детали на чертеже:

3

Штуцер

Заводской номер: КС-200-0601370Э1 Количество на модель: 2
КС-200-0601370Э1
2
4

Номер детали на чертеже:

4

Штуцер

Заводской номер: КС-200-0601380Э1 Количество на модель: 1
КС-200-0601380Э1
1
5

Номер детали на чертеже:

5

Кронштейн

Заводской номер: КС-200-0601420Э1 Количество на модель: 1
КС-200-0601420Э1
1
6

Номер детали на чертеже:

6

Тройник поворотный

Заводской номер: КС-200-0601630Э1 Количество на модель: 1
КС-200-0601630Э1
1
7

Номер детали на чертеже:

7

Кран сливной

Заводской номер: КС-200-0601770Э1 Количество на модель: 1
КС-200-0601770Э1
1
8

Номер детали на чертеже:

8

Хомут стяжной

Заводской номер: А23.02.160 Количество на модель: 6
А23.02.160
6
9

Номер детали на чертеже:

9

Хомут стяжной

Заводской номер: А23.02.170 Количество на модель: 4
А23.02.170
4
10

Номер детали на чертеже:

10

Установка зажима

Заводской номер: ГПО0601440 Количество на модель: 1
ГПО0601440
1
11

Номер детали на чертеже:

11

Хомут

Заводской номер: КГС0115770 Количество на модель: 5
КГС0115770
5
12

Номер детали на чертеже:

12

Хомут

Заводской номер: КГС0115770-02 Количество на модель: 3
КГС0115770-02
3
13

Номер детали на чертеже:

13

Угольник

Заводской номер: КЗК-12-0601060 Количество на модель: 1
КЗК-12-0601060
1
14

Номер детали на чертеже:

14

Кронштейн

Заводской номер: КС-200-0601416Э1 Количество на модель: 1
КС-200-0601416Э1
1
15

Номер детали на чертеже:

15

Болт поворотного угольника

Заводской номер: КС-200-0601607Э1 Количество на модель: 1
КС-200-0601607Э1
1
16

Номер детали на чертеже:

16

Фланец

Заводской номер: КС-200-0601618Э1 Количество на модель: 4
КС-200-0601618Э1
4
17

Номер детали на чертеже:

17

Прижим

Заводской номер: КЗК-12-0601408 Количество на модель: 2
КЗК-12-0601408
2
18

Номер детали на чертеже:

18

Рукав

Заводской номер: РНД0200012-19 Количество на модель: 1
РНД0200012-19
1
19

Номер детали на чертеже:

19

Рукав

Заводской номер: РНД0200012-30 Количество на модель: 1
РНД0200012-30
1
20

Номер детали на чертеже:

20

Рукав 20х29-1,6-10362

Заводской номер: РНД0200012-115 Количество на модель: 1
РНД0200012-115
1
21

Номер детали на чертеже:

21

Рукав всасывающий

Заводской номер: РНД0320022-90 Количество на модель: 1
РНД0320022-90
1
22

Номер детали на чертеже:

22

Болт М8-6eх25-7796

Заводской номер: БолтМ8-6eх25-7796 Количество на модель: 4
БолтМ8-6eх25-7796
4
23

Номер детали на чертеже:

23

Болт М10-6eх35-7796

Заводской номер: БолтМ10-6eх35-7796 Количество на модель: 1
БолтМ10-6eх35-7796
1
24

Номер детали на чертеже:

24

Болт М12-6eх25-7796

Заводской номер: БолтМ12-6eх25-7796 Количество на модель: 4
БолтМ12-6eх25-7796
4
25

Номер детали на чертеже:

25

Болт М8-6eх20-7802

Заводской номер: БолтМ8-6eх20-7802 Количество на модель: 12
БолтМ8-6eх20-7802
12
26

Номер детали на чертеже:

26

Винт

Заводской номер: ВинтМ10-6eх30-11738 Количество на модель: 16
ВинтМ10-6eх30-11738
16
27

Номер детали на чертеже:

27

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 16
ГайкаМ8-6G-5915
16
28

Номер детали на чертеже:

28

Гайка М10-6G-5915

Заводской номер: ГайкаМ10-6G-5915 Количество на модель: 2
ГайкаМ10-6G-5915
2
29

Номер детали на чертеже:

29

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 16
Шайба8Т.65Г-6402
16
30

Номер детали на чертеже:

30

Шайба 10Т.65Г-6402

Заводской номер: Шайба10Т.65Г-6402 Количество на модель: 17
Шайба10Т.65Г-6402
17
31

Номер детали на чертеже:

31

Шайба 12Т.65Г-6402

Заводской номер: Шайба12Т.65Г-6402 Количество на модель: 12
Шайба12Т.65Г-6402
12
32

Номер детали на чертеже:

32

Шайба C 8.01-6958

Заводской номер: ШайбаC8.01-6958 Количество на модель: 2
ШайбаC8.01-6958
2
33

Номер детали на чертеже:

33

Шайба C 12.01-6958

Заводской номер: ШайбаC12.01-6958 Количество на модель: 4
ШайбаC12.01-6958
4
34

Номер детали на чертеже:

34

Шайба C.8.01-11371

Заводской номер: ШайбаC.8.01-11371 Количество на модель: 16
ШайбаC.8.01-11371
16
35

Номер детали на чертеже:

35

Шайба C.10.01-11371

Заводской номер: ШайбаC.10.01-11371 Количество на модель: 11
ШайбаC.10.01-11371
11
36

Номер детали на чертеже:

36

Кольцо

Заводской номер: Кольцо025-030-30-2-2-18829/9833 Количество на модель: 4
Кольцо025-030-30-2-2-18829/9833
4
37

Номер детали на чертеже:

37

Прокладка

Заводской номер: Прокладка48М1-23358 Количество на модель: 3
Прокладка48М1-23358
3
38

Номер детали на чертеже:

38

Рукав высокого давления

Заводской номер: 6-1SC-М14Х1,5-24-1240-90-45/90 Количество на модель: 1
6-1SC-М14Х1,5-24-1240-90-45/90
1
39

Номер детали на чертеже:

39

Рукав высокого давления

Заводской номер: 6-1SC-М14Х1,5-24-1540-90-90/90 Количество на модель: 1
6-1SC-М14Х1,5-24-1540-90-90/90
1
40

Номер детали на чертеже:

40

Рукав высокого давления

Заводской номер: 20-2SC-М30Х2-24-1300-90-90 Количество на модель: 1
20-2SC-М30Х2-24-1300-90-90
1
41

Номер детали на чертеже:

41

Рукав высокого давления

Заводской номер: 25-4SH-SAEj518-М42Х2-24-2200-90-45/50 Количество на модель: 1
25-4SH-SAEj518-М42Х2-24-2200-90-45/50
1
42

Номер детали на чертеже:

42

Рукав высокого давления

Заводской номер: 25-4SH-SAEj518-М42Х2-24-2250-90-0 Количество на модель: 1
25-4SH-SAEj518-М42Х2-24-2250-90-0
1
43

Номер детали на чертеже:

43

Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия)

Заводской номер: АВ20-11/ВО8L Количество на модель: 2
АВ20-11/ВО8L
2
44

Номер детали на чертеже:

44

Тройник

Заводской номер: EL08LOMDCF Количество на модель: 2
EL08LOMDCF
2
45

Номер детали на чертеже:

45

Тройник

Заводской номер: ET08LOMDCF Количество на модель: 1
ET08LOMDCF
1
46

Номер детали на чертеже:

46

Угольник

Заводской номер: EW25SOMDCF Количество на модель: 4
EW25SOMDCF
4
47

Номер детали на чертеже:

47

Угольник

Заводской номер: EW30SOMDCF Количество на модель: 1
EW30SOMDCF
1
