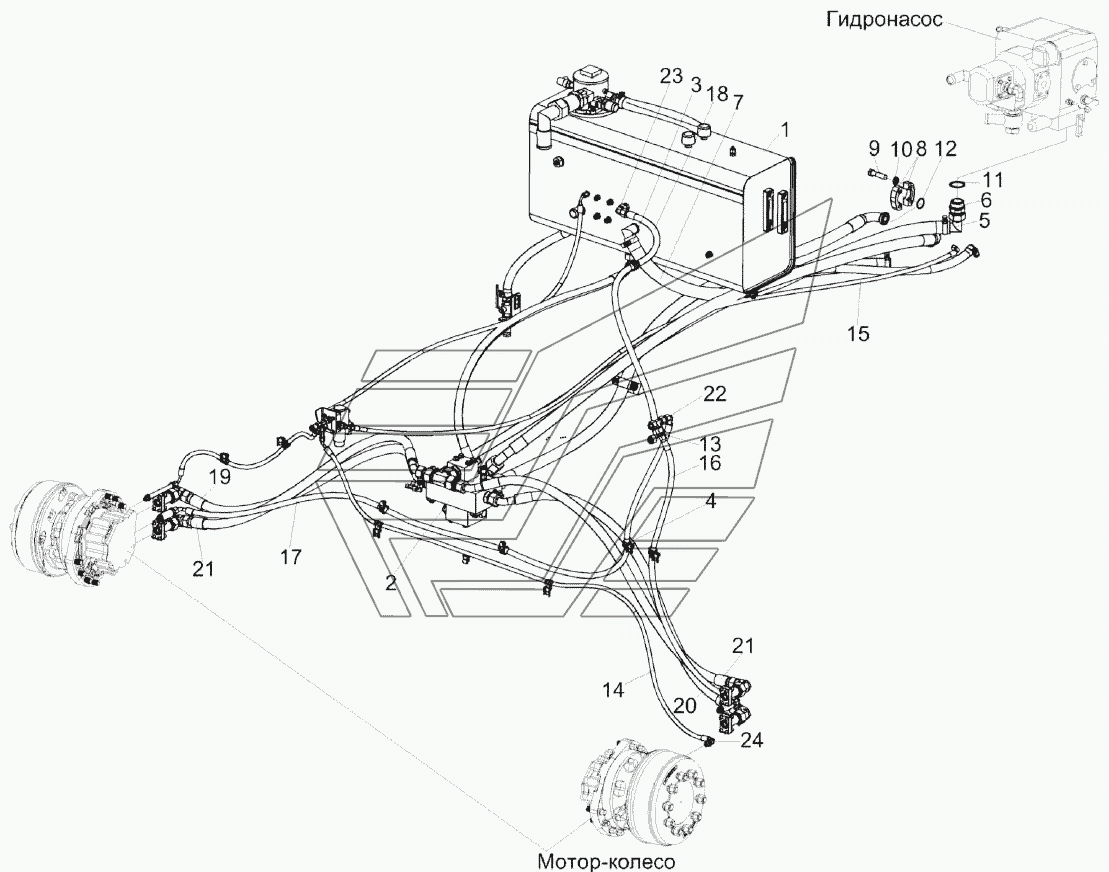

Гидросистема привода ходовой части косилки КС-200 КС-200-0601000Э1 (лист 1) KС-200. Каталог 2017г.

Гидронасос двухсекционный КС-200-0608100Э1 KС-200 Гидросистема привода ходовой части косилки КС-200 КС-200-0601000Э1 (лист 2) KС-200

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Гидросистема привода ходовой части косилки КС-200

Заводской номер: КС-200-0601000Э1 Количество на модель: 1
КС-200-0601000Э1
1
1

Номер детали на чертеже:

1

Бак масляный

Заводской номер: КС-200-0601010Э1 Количество на модель: 1
КС-200-0601010Э1
1
2

Номер детали на чертеже:

2

Гидроблок

Заводской номер: КС-200-0601350Э1 Количество на модель: 1
КС-200-0601350Э1
1
3

Номер детали на чертеже:

3

Хомут стяжной

Заводской номер: А23.02.170 Количество на модель: 4
А23.02.170
4
4

Номер детали на чертеже:

4

Хомут

Заводской номер: КГС0115770-05 Количество на модель: 1
КГС0115770-05
1
5

Номер детали на чертеже:

5

Угольник

Заводской номер: МКС0108140 Количество на модель: 1
МКС0108140
1
6

Номер детали на чертеже:

6

Штуцер

Заводской номер: КВС-2-0601602А Количество на модель: 1
КВС-2-0601602А
1
7

Номер детали на чертеже:

7

Рукав всасывающий

Заводской номер: РНД0320022-80 Количество на модель: 1
РНД0320022-80
1
8

Номер детали на чертеже:

8

Полуфланец

Заводской номер: УЭС-7-0601614 Количество на модель: 4
УЭС-7-0601614
4
9

Номер детали на чертеже:

9

Болт М12-6eх45-7796

Заводской номер: БолтМ12-6eх45-7796 Количество на модель: 8
БолтМ12-6eх45-7796
8
10

Номер детали на чертеже:

10

Шайба 12Т.65Г-6402

Заводской номер: Шайба12Т.65Г-6402 Количество на модель: 12
Шайба12Т.65Г-6402
12
11

Номер детали на чертеже:

11

Прокладка

Заводской номер: Прокладка48М1-23358 Количество на модель: 3
Прокладка48М1-23358
3
12

Номер детали на чертеже:

12

Кольцо уплотнительное

Заводской номер: ГСТ90.00.003 Количество на модель: 2
ГСТ90.00.003
2
13

Номер детали на чертеже:

13

Переходник

Заводской номер: RED15/12LOMDCF Количество на модель: 2
RED15/12LOMDCF
2
14

Номер детали на чертеже:

14

Рукав высокого давления

Заводской номер: 6-1SC-М14Х1,5-24-2300-90-45/90 Количество на модель: 1
6-1SC-М14Х1,5-24-2300-90-45/90
1
15

Номер детали на чертеже:

15

Рукав высокого давления

Заводской номер: 6-1SC-М14Х1,5-24-2900-0-90 Количество на модель: 1
6-1SC-М14Х1,5-24-2900-0-90
1
16

Номер детали на чертеже:

16

Рукав высокого давления

Заводской номер: 10-2SC-М18Х1,5-24-1200-0-45 Количество на модель: 1
10-2SC-М18Х1,5-24-1200-0-45
1
17

Номер детали на чертеже:

17

Рукав высокого давления

Заводской номер: 10-2SC-М18Х1,5-24-2800-90-90 Количество на модель: 1
10-2SC-М18Х1,5-24-2800-90-90
1
18

Номер детали на чертеже:

18

Рукав высокого давления

Заводской номер: 12-2SC-М22Х1,5-24-1500-0-45 Количество на модель: 1
12-2SC-М22Х1,5-24-1500-0-45
1
19

Номер детали на чертеже:

19

Рукав высокого давления

Заводской номер: 20-4SH-М36Х2-24-1340-0-45 Количество на модель: 1
20-4SH-М36Х2-24-1340-0-45
1
20

Номер детали на чертеже:

20

Рукав высокого давления

Заводской номер: 20-4SH-М36Х2-24-1390-0-45 Количество на модель: 1
20-4SH-М36Х2-24-1390-0-45
1
21

Номер детали на чертеже:

21

Рукав высокого давления

Заводской номер: 20-4SH-М36Х2-24-1430-0-45 Количество на модель: 2
20-4SH-М36Х2-24-1430-0-45
2
22

Номер детали на чертеже:

22

Тройник

Заводской номер: EL15LOMDCF Количество на модель: 1
EL15LOMDCF
1
23

Номер детали на чертеже:

23

Угольник

Заводской номер: EW15LOMDCF Количество на модель: 1
EW15LOMDCF
1
24

Номер детали на чертеже:

24

Штуцер

Заводской номер: GE08LR3/8EDOMDCF Количество на модель: 1
GE08LR3/8EDOMDCF
1
