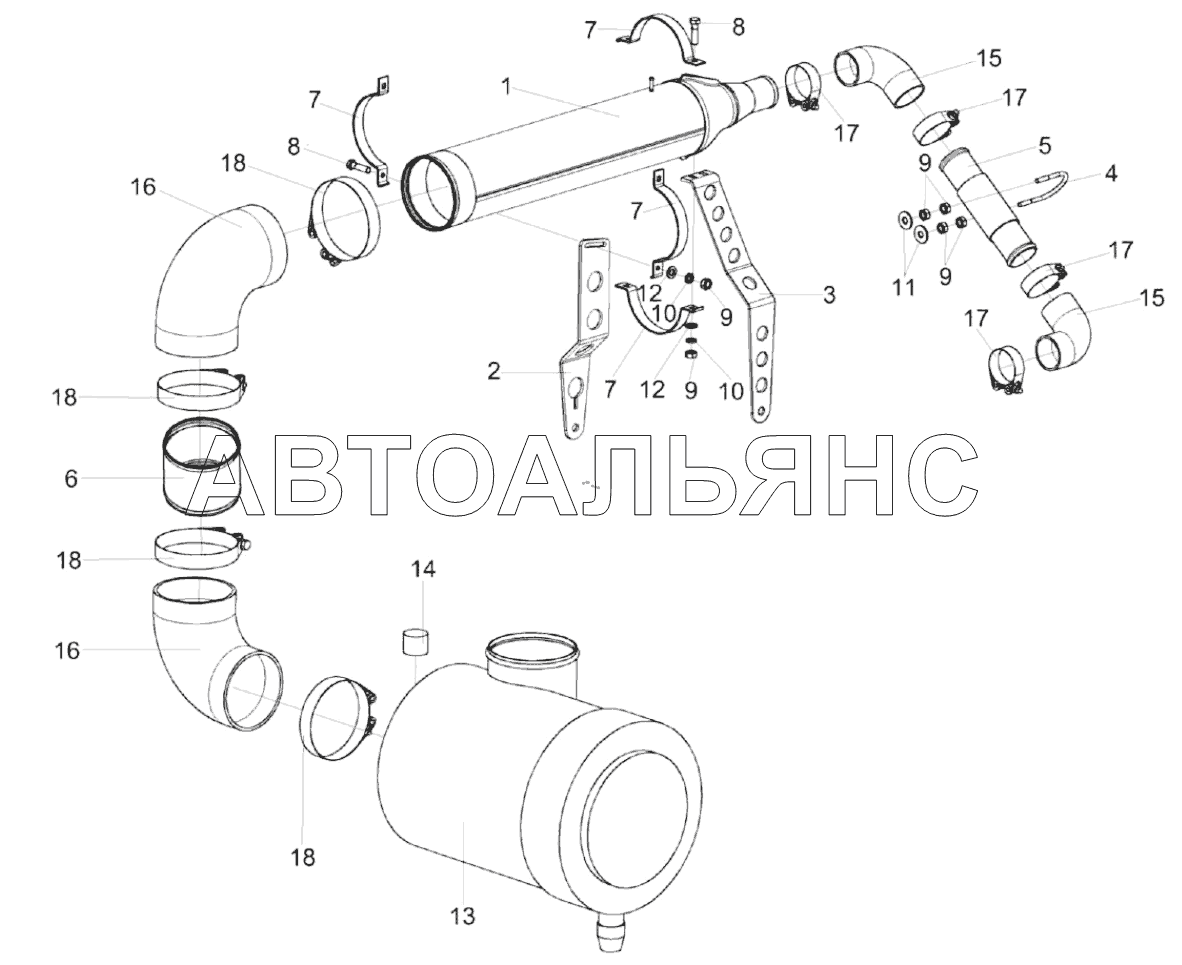

Установка воздухоочистителя КС-100-2-0116080 (лист 2) KС-100. Каталог 2021г.

Установка воздухоочистителя КС-100-2-0116080 (лист 1) KС-100 Воздухозаборник вращающийся КЗК-12-3-0126420 KС-100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка воздухоочистителя

Заводской номер: КС-100-2-0116080 Количество на модель: 1
КС-100-2-0116080
1
1

Номер детали на чертеже:

1

Труба

Заводской номер: КС-100-0116140 Количество на модель: 1
КС-100-0116140
1
2

Номер детали на чертеже:

2

Кронштейн

Заводской номер: КС-100-0116412 Количество на модель: 1
КС-100-0116412
1
3

Номер детали на чертеже:

3

Кронштейн

Заводской номер: КС-100-0116423 Количество на модель: 1
КС-100-0116423
1
4

Номер детали на чертеже:

4

Скоба

Заводской номер: КС-100-0116603-01 Количество на модель: 1
КС-100-0116603-01
1
5

Номер детали на чертеже:

5

Труба

Заводской номер: КС-100-2-0116110 Количество на модель: 1
КС-100-2-0116110
1
6

Номер детали на чертеже:

6

Переходник

Заводской номер: КС-200-0116817 Количество на модель: 1
КС-200-0116817
1
7

Номер детали на чертеже:

7

Хомут

Заводской номер: КЗК-12-3-0106478-01 Количество на модель: 4
КЗК-12-3-0106478-01
4
8

Номер детали на чертеже:

8

Болт

Заводской номер: Болт М8-6eх30 – 7796 Количество на модель: 4
Болт М8-6eх30 – 7796
4
9

Номер детали на чертеже:

9

Гайка М8-6G – 5915

Заводской номер: Гайка М8-6G – 5915 Количество на модель: 8
Гайка М8-6G – 5915
8
10

Номер детали на чертеже:

10

Шайба 8Т 65Г – 6402

Заводской номер: Шайба 8Т 65Г – 6402 Количество на модель: 4
Шайба 8Т 65Г – 6402
4
11

Номер детали на чертеже:

11

Шайба

Заводской номер: Шайба C 8.01 – 6958 Количество на модель: 2
Шайба C 8.01 – 6958
2
12

Номер детали на чертеже:

12

Шайба

Заводской номер: Шайба C.8.01 – 11371 Количество на модель: 4
Шайба C.8.01 – 11371
4
13

Номер детали на чертеже:

13

Воздухоочиститель

Заводской номер: G150092 Количество на модель: 1
G150092
1
14

Номер детали на чертеже:

14

Индикатор электрический

Заводской номер: Х770050 Количество на модель: 1
Х770050
1
15

Номер детали на чертеже:

15

Патрубок

Заводской номер: VENA SIL TURBO ELBOW 90° Ф63 100Х100 Количество на модель: 1
VENA SIL TURBO ELBOW 90° Ф63 100Х100
1
16

Номер детали на чертеже:

16

Патрубок

Заводской номер: P105535 Количество на модель: 2
P105535
2
17

Номер детали на чертеже:

17

Хомут без компенсатора

Заводской номер: GBS M 71/25 W2 Количество на модель: 4
GBS M 71/25 W2
4
18

Номер детали на чертеже:

18

Хомут без компенсатора

Заводской номер: GBS M 168/30 W2 Количество на модель: 4
GBS M 168/30 W2
4
