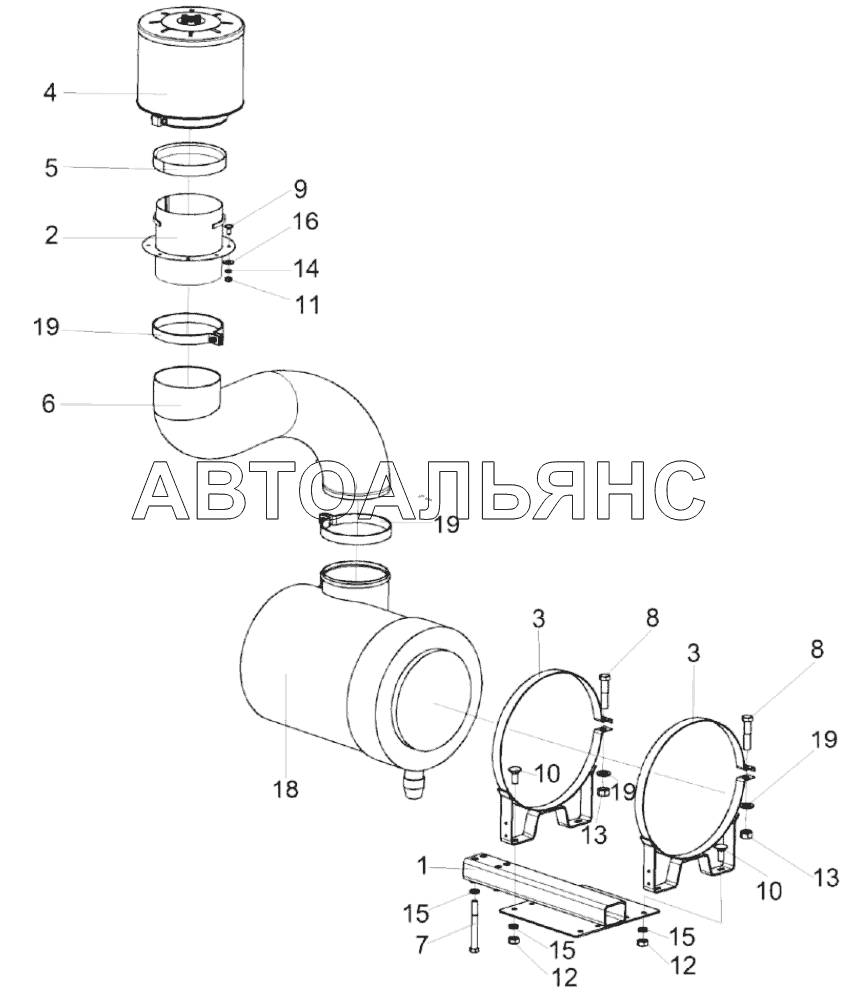

Установка воздухоочистителя КС-100-2-0116080 (лист 1) KС-100. Каталог 2021г.

Установка бачка расширительного КС-100-0116070 KС-100 Установка воздухоочистителя КС-100-2-0116080 (лист 2) KС-100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка воздухоочистителя

Заводской номер: КС-100-2-0116080 Количество на модель: 1
КС-100-2-0116080
1
1

Номер детали на чертеже:

1

Опора

Заводской номер: КС-100-0116130 Количество на модель: 1
КС-100-0116130
1
2

Номер детали на чертеже:

2

Труба

Заводской номер: КС-100-0116240 Количество на модель: 1
КС-100-0116240
1
3

Номер детали на чертеже:

3

Хомут

Заводской номер: КЗК-12-3-0106478-01 Количество на модель: 4
КЗК-12-3-0106478-01
4
4

Номер детали на чертеже:

4

Воздухозаборник вращающийся

Заводской номер: КЗК-12-3-0126420 Количество на модель: 1
КЗК-12-3-0126420
1
5

Номер детали на чертеже:

5

Прокладка

Заводской номер: КЗК-12-3-0106016 Количество на модель: 1
КЗК-12-3-0106016
1
6

Номер детали на чертеже:

6

Шланг

Заводской номер: КС-100-0116003 Количество на модель: 1
КС-100-0116003
1
7

Номер детали на чертеже:

7

Болт

Заводской номер: Болт М10-6eх90 - 7796 Количество на модель: 4
Болт М10-6eх90 - 7796
4
8

Номер детали на чертеже:

8

Болт

Заводской номер: Болт М12-6eх45 - 7796 Количество на модель: 2
Болт М12-6eх45 - 7796
2
9

Номер детали на чертеже:

9

Болт

Заводской номер: Болт М6-6eх14 - 7802 Количество на модель: 8
Болт М6-6eх14 - 7802
8
10

Номер детали на чертеже:

10

Болт

Заводской номер: Болт М10-6eх25 - 7802 Количество на модель: 4
Болт М10-6eх25 - 7802
4
11

Номер детали на чертеже:

11

Гайка М6-6G - 5915

Заводской номер: Гайка М6-6G - 5915 Количество на модель: 8
Гайка М6-6G - 5915
8
12

Номер детали на чертеже:

12

Гайка М10-6G - 5915

Заводской номер: Гайка М10-6G - 5915 Количество на модель: 4
Гайка М10-6G - 5915
4
13

Номер детали на чертеже:

13

Гайка

Заводской номер: Гайка М12-6G - 5915 Количество на модель: 2
Гайка М12-6G - 5915
2
14

Номер детали на чертеже:

14

Шайба 6Т 65Г - 6402

Заводской номер: Шайба 6Т 65Г - 6402 Количество на модель: 8
Шайба 6Т 65Г - 6402
8
15

Номер детали на чертеже:

15

Шайба 10Т 65Г - 6402

Заводской номер: Шайба 10Т 65Г - 6402 Количество на модель: 8
Шайба 10Т 65Г - 6402
8
16

Номер детали на чертеже:

16

Шайба

Заводской номер: Шайба C 6.01 – 6958 Количество на модель: 8
Шайба C 6.01 – 6958
8
17

Номер детали на чертеже:

17

Шайба

Заводской номер: Шайба C.12.01 – 11371 Количество на модель: 2
Шайба C.12.01 – 11371
2
18

Номер детали на чертеже:

18

Воздухоочиститель

Заводской номер: G150092 Количество на модель: 1
G150092
1
19

Номер детали на чертеже:

19

Хомут без компенсатора

Заводской номер: GBS M 194/30 W2 Количество на модель: 2
GBS M 194/30 W2
2
