Установка главного привода КС-100-0116030 KС-100. Каталог 2021г.

Установка трубопроводов КС-100-0116020 (лист 2) KС-100 Диск ведомый КС-100-0116050 KС-100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

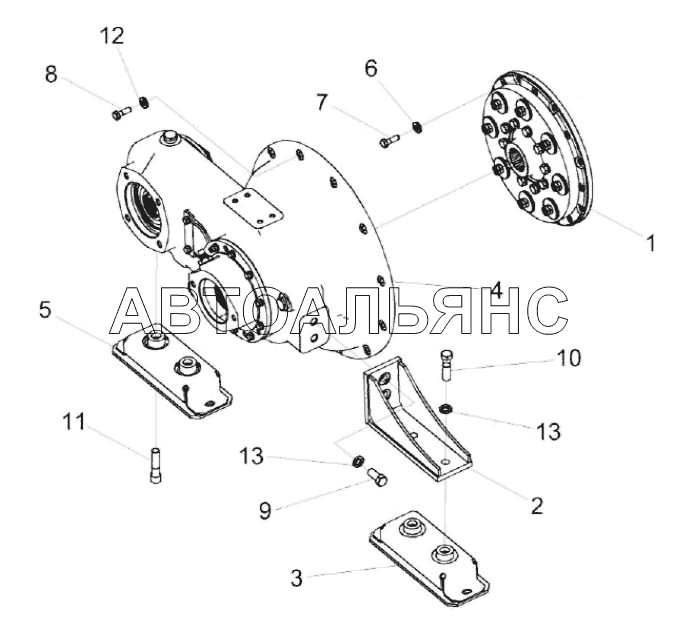

Установка главного привода

Заводской номер: КС-100-0116030 Количество на модель: 1
КС-100-0116030
1
1

Номер детали на чертеже:

1

Диск ведомый

Заводской номер: КС-100-0116050 Количество на модель: 1
КС-100-0116050
1
2

Номер детали на чертеже:

2

Опора

Заводской номер: КС-100-0116110 Количество на модель: 1
КС-100-0116110
1
3

Номер детали на чертеже:

3

Амортизатор

Заводской номер: КС-100-0116160 Количество на модель: 1
КС-100-0116160
1
4

Номер детали на чертеже:

4

Мультипликатор

Заводской номер: КС-100-0114000 Количество на модель: 1
КС-100-0114000
1
5

Номер детали на чертеже:

5

Амортизатор

Заводской номер: КЗК-10-0106160 Количество на модель: 1
КЗК-10-0106160
1
6

Номер детали на чертеже:

6

Шайба

Заводской номер: КСН 100665 Количество на модель: 8
КСН 100665
8
7

Номер детали на чертеже:

7

Болт

Заводской номер: УЭС-6-0400602-01 Количество на модель: 8
УЭС-6-0400602-01
8
8

Номер детали на чертеже:

8

Болт

Заводской номер: Болт М10Х-6е35-7796 Количество на модель: 12
Болт М10Х-6е35-7796
12
9

Номер детали на чертеже:

9

Болт

Заводской номер: Болт М16Х-6е35-7796 Количество на модель: 2
Болт М16Х-6е35-7796
2
10

Номер детали на чертеже:

10

Болт

Заводской номер: Болт М16Х-6е60-7796 Количество на модель: 2
Болт М16Х-6е60-7796
2
11

Номер детали на чертеже:

11

Винт

Заводской номер: Винт М16-6eХ65-11738 Количество на модель: 2
Винт М16-6eХ65-11738
2
12

Номер детали на чертеже:

12

Шайба 10Т 65Г-6402

Заводской номер: Шайба 10Т 65Г-6402 Количество на модель: 12
Шайба 10Т 65Г-6402
12
13

Номер детали на чертеже:

13

Шайба 16Т 65Г-6402

Заводской номер: Шайба 16Т 65Г-6402 Количество на модель: 4
Шайба 16Т 65Г-6402
4
