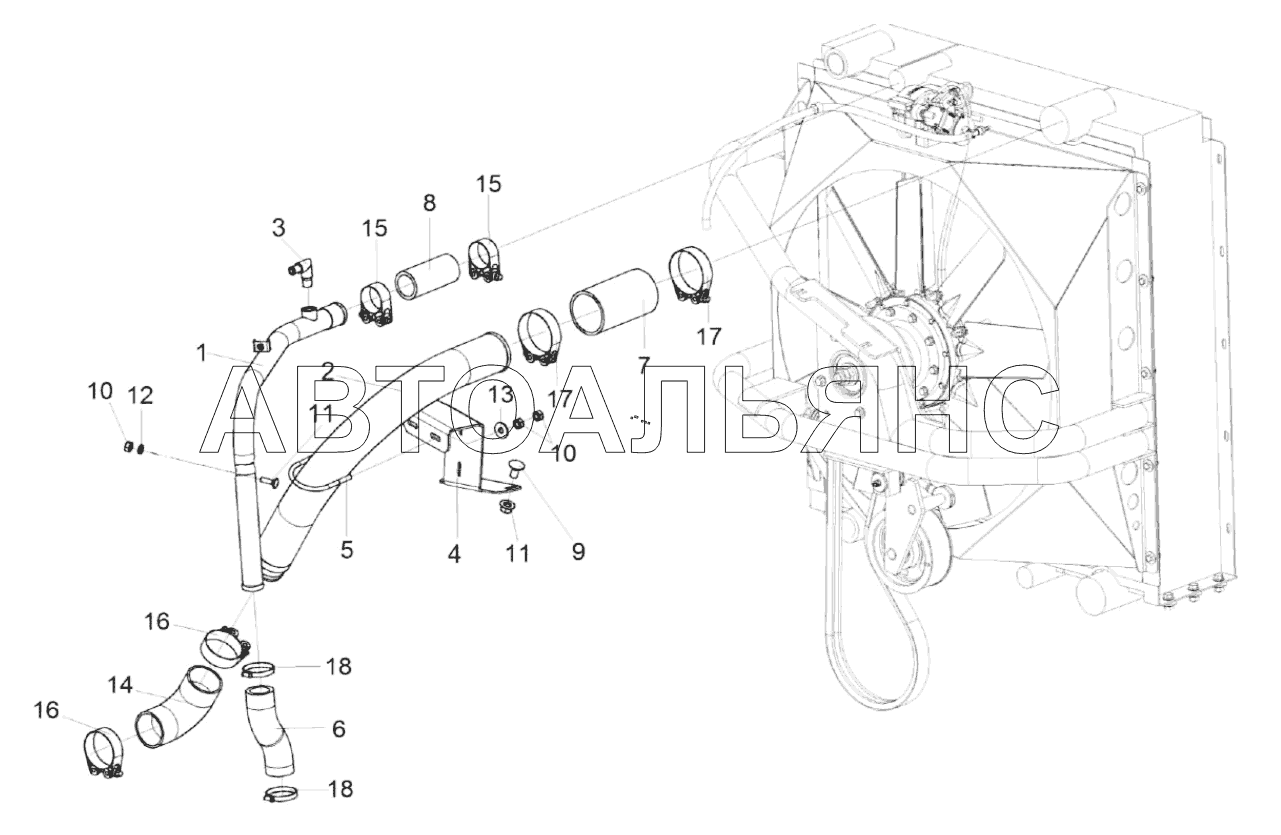

Установка трубопроводов КС-100-0116020 (лист 2) KС-100. Каталог 2021г.

Установка трубопроводов КС-100-0116020 (лист 1) KС-100 Установка главного привода КС-100-0116030 KС-100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка трубопроводов

Заводской номер: КС-100-0116020 Количество на модель: 1
КС-100-0116020
1
1

Номер детали на чертеже:

1

Труба

Заводской номер: КС-100-0116280 Количество на модель: 1
КС-100-0116280
1
2

Номер детали на чертеже:

2

Труба

Заводской номер: КС-100-0116180 Количество на модель: 1
КС-100-0116180
1
3

Номер детали на чертеже:

3

Угольник

Заводской номер: КЗК-12-3-0106500 Количество на модель: 1
КЗК-12-3-0106500
1
4

Номер детали на чертеже:

4

Кронштейн

Заводской номер: КС-100-0116422 Количество на модель: 1
КС-100-0116422
1
5

Номер детали на чертеже:

5

Скоба

Заводской номер: КС-100-0116603-02 Количество на модель: 3
КС-100-0116603-02
3
6

Номер детали на чертеже:

6

Патрубок

Заводской номер: ELBOW 90° Ф38 100х50 Количество на модель: 2
ELBOW 90° Ф38 100х50
2
7

Номер детали на чертеже:

7

Рукав 76х87,5-0,29-10362

Заводской номер: КЗК-812-0106007 Количество на модель: 1
КЗК-812-0106007
1
8

Номер детали на чертеже:

8

Рукав 42х55-1,47-10362

Заводской номер: КЗК-12-3-0106014 Количество на модель: 2
КЗК-12-3-0106014
2
9

Номер детали на чертеже:

9

Болт

Заводской номер: Болт М10-6ex20 - 7802 Количество на модель: 2
Болт М10-6ex20 - 7802
2
10

Номер детали на чертеже:

10

Гайка М8-6G - 5915

Заводской номер: Гайка М8-6G - 5915 Количество на модель: 18
Гайка М8-6G - 5915
18
11

Номер детали на чертеже:

11

Гайка

Заводской номер: Гайка DIN 6923 М10-8-A-A3G Количество на модель: 2
Гайка DIN 6923 М10-8-A-A3G
2
12

Номер детали на чертеже:

12

Шайба 8Т 65Г - 6402

Заводской номер: Шайба 8Т 65Г - 6402 Количество на модель: 2
Шайба 8Т 65Г - 6402
2
13

Номер детали на чертеже:

13

Шайба

Заводской номер: Шайба C 8.01 – 6958 Количество на модель: 10
Шайба C 8.01 – 6958
10
14

Номер детали на чертеже:

14

Патрубок

Заводской номер: Патрубок ELBOW 90° Ф63 100x100 Количество на модель: 1
Патрубок ELBOW 90° Ф63 100x100
1
15

Номер детали на чертеже:

15

Хомут без компенсатора

Заводской номер: GBS M 53/20 W2 Количество на модель: 4
GBS M 53/20 W2
4
16

Номер детали на чертеже:

16

Хомут червячный

Заводской номер: TORRO 60-80/9 С7W2 Количество на модель: 2
TORRO 60-80/9 С7W2
2
17

Номер детали на чертеже:

17

Хомут без компенсатора

Заводской номер: GBS M 88/25 W2 Количество на модель: 4
GBS M 88/25 W2
4
18

Номер детали на чертеже:

18

Хомут червячный

Заводской номер: TORRO 40-60/9 C7W2 Количество на модель: 4
TORRO 40-60/9 C7W2
4
