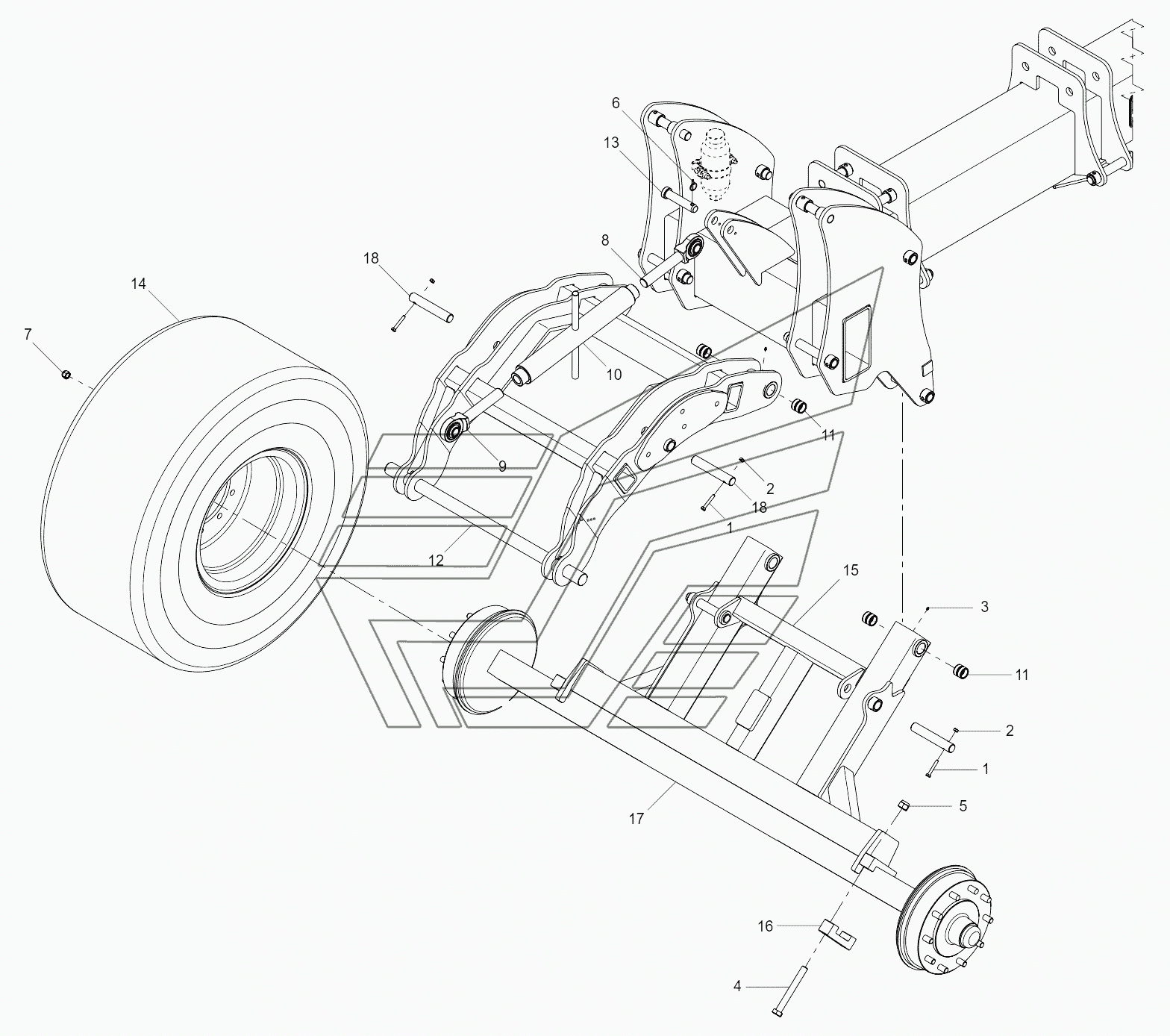

TOWING TROLLEY Gaspardo DIABLO. Каталог 2010г.

DEPTH WHEEL Gaspardo DIABLO CYLINDERS Gaspardo DIABLO

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Bolt

Заводской номер: F01020124 Количество на модель:
F01020124
2

Номер детали на чертеже:

2

Nut

Заводской номер: F01230048 Количество на модель:
F01230048
3

Номер детали на чертеже:

3

GREASE NIPPLE M6X1 7663-A ZN

Заводской номер: F01100011 Количество на модель:
F01100011
4

Номер детали на чертеже:

4

Bolt

Заводской номер: F01020350 Количество на модель:
F01020350
5

Номер детали на чертеже:

5

Self-locking nut

Заводской номер: F01230144 Количество на модель:
F01230144
6

Номер детали на чертеже:

6

SNAP PIN D9 B/83 ZN

Заводской номер: F02200507 Количество на модель:
F02200507
7

Номер детали на чертеже:

7

Nut

Заводской номер: F01250064 Количество на модель:
F01250064
8

Номер детали на чертеже:

8

Point tie rod

Заводской номер: F02350058 Количество на модель:
F02350058
9

Номер детали на чертеже:

9

Point tie rod 40x3 sx

Заводской номер: F02350059 Количество на модель:
F02350059
10

Номер детали на чертеже:

10

Assembly tie rod disk

Заводской номер: R17212030 Количество на модель:
R17212030
11

Номер детали на чертеже:

11

Bushing arm

Заводской номер: G15322860 Количество на модель:
G15322860
12

Номер детали на чертеже:

12

Assembley pull-up disk

Заводской номер: R17211360 Количество на модель:
R17211360
13

Номер детали на чертеже:

13

Pin gaspardo

Заводской номер: F20100101 Количество на модель:
F20100101
14

Номер детали на чертеже:

14

Compl.wheel

Заводской номер: F06120244 Количество на модель:
F06120244
15

Номер детали на чертеже:

15

Assembly carriage

Заводской номер: R17210460 Количество на модель:
R17210460
16

Номер детали на чертеже:

16

Flange

Заводской номер: R17211480 Количество на модель:
R17211480
17

Номер детали на чертеже:

17

Carriage axle

Заводской номер: R18112160 Количество на модель:
R18112160
18

Номер детали на чертеже:

18

Bolt

Заводской номер: R17210150 Количество на модель:
R17210150
