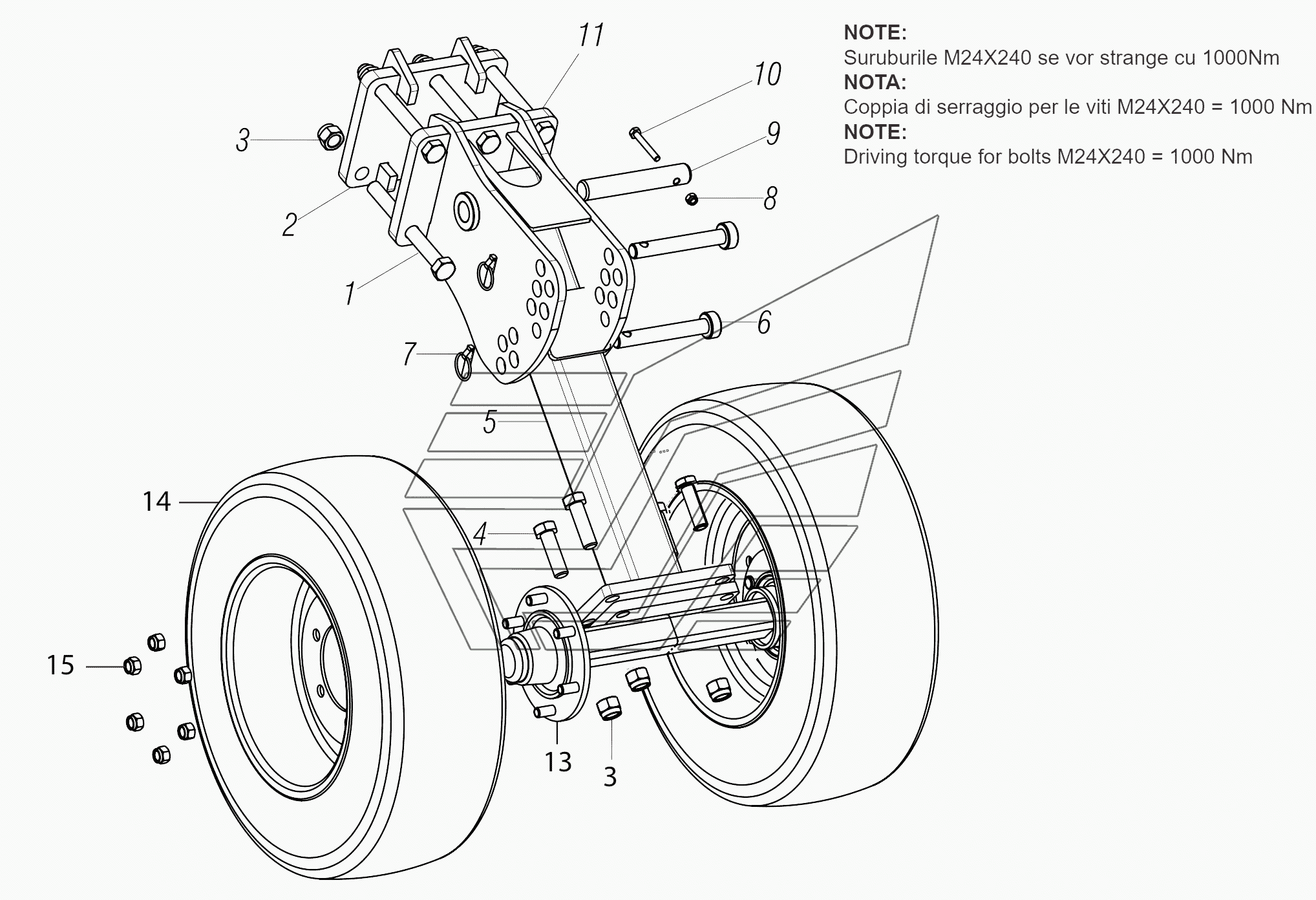

DEPTH WHEEL Gaspardo DIABLO. Каталог 2010г.

DISCS Gaspardo DIABLO TOWING TROLLEY Gaspardo DIABLO

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Screw

Заводской номер: F01020339 Количество на модель:
F01020339
2

Номер детали на чертеже:

2

Wheel bracket diablo

Заводской номер: R17211840 Количество на модель:
R17211840
3

Номер детали на чертеже:

3

Self-locking nut

Заводской номер: F01230144 Количество на модель:
F01230144
4

Номер детали на чертеже:

4

Bolt

Заводской номер: F01020343 Количество на модель:
F01020343
5

Номер детали на чертеже:

5

Ans. Supp. Wheel level

Заводской номер: R17210620 Количество на модель:
R17210620
6

Номер детали на чертеже:

6

Bolt

Заводской номер: F20100076 Количество на модель:
F20100076
7

Номер детали на чертеже:

7

SNAP PIN D9 B/83 ZN

Заводской номер: F02200507 Количество на модель:
F02200507
8

Номер детали на чертеже:

8

Nut

Заводской номер: F01230045 Количество на модель:
F01230045
9

Номер детали на чертеже:

9

Bolt

Заводской номер: R17210150 Количество на модель:
R17210150
10

Номер детали на чертеже:

10

Bolt

Заводской номер: F01020126 Количество на модель:
F01020126
11

Номер детали на чертеже:

11

Wheel adjusting support

Заводской номер: R17211820 Количество на модель:
R17211820
12

Номер детали на чертеже:

12

GREASE NIPPLE M6X1 7663-A ZN

Заводской номер: F01100011 Количество на модель:
F01100011
13

Номер детали на чертеже:

13

Assembly clutch wheel

Заводской номер: R17210650 Количество на модель:
R17210650
14

Номер детали на чертеже:

14

Wheel compl.

Заводской номер: F06120084 Количество на модель:
F06120084
15

Номер детали на чертеже:

15

COLUMN NUT M18X1,5 ZN

Заводской номер: F01250052 Количество на модель:
F01250052
