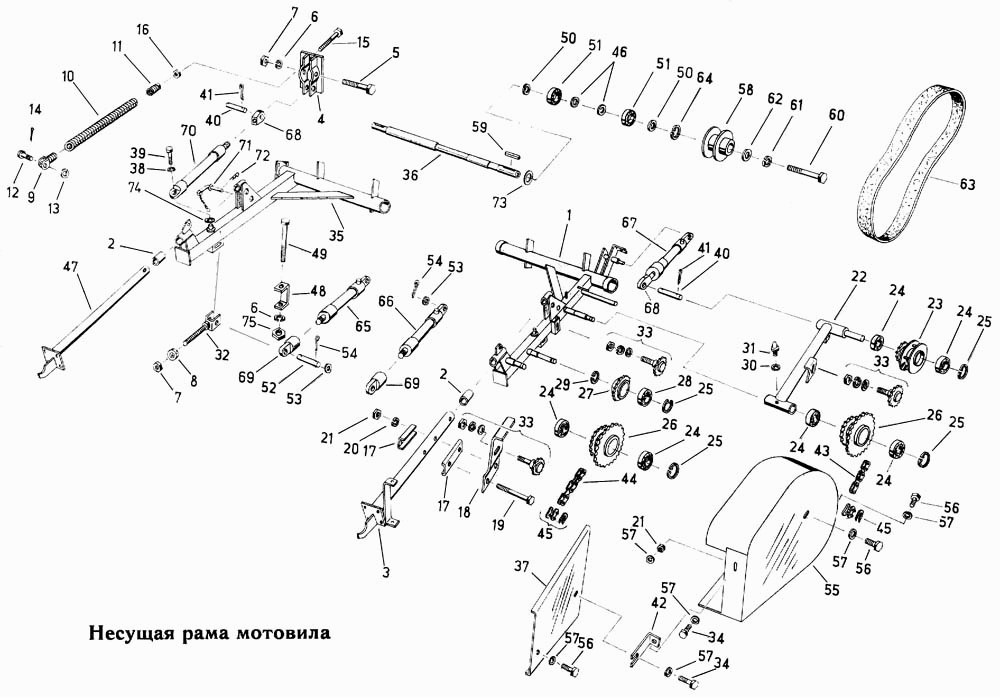

Несущая рама мотовила Е-303

Привод жатки Е-303 Мотовило Е-303

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Брус, левый

Заводской номер: 4129 78595 3 Количество на модель: 1
4129 78595 3
1
2

Номер детали на чертеже:

2

Втулка

Заводской номер: 4241 02120 6 Количество на модель: 4
4241 02120 6
4
3

Номер детали на чертеже:

3

Ось опорная

Заводской номер: 4129 78596 1 Количество на модель: 1
4129 78596 1
1
4

Номер детали на чертеже:

4

Кронштейн

Заводской номер: 4241 02121 4 Количество на модель: 2
4241 02121 4
2
5

Номер детали на чертеже:

5

Болт шестигранный

Заводской номер: 9933 93278 4 Количество на модель: 2
9933 93278 4
2
6

Номер детали на чертеже:

6

Кольцо пружинное

Заводской номер: 9961 91146 2 Количество на модель: 6
9961 91146 2
6
7

Номер детали на чертеже:

7

Гайка шестигранная

Заводской номер: 9950 89684 1 Количество на модель: 4
9950 89684 1
4
8

Номер детали на чертеже:

8

Гайка установочная

Заводской номер: 4129 78602 1 Количество на модель: 2
4129 78602 1
2
9

Номер детали на чертеже:

9

Ввертка

Заводской номер: 4131 77189 8 Количество на модель: 2
4131 77189 8
2
10

Номер детали на чертеже:

10

Пружина

Заводской номер: 4131 77191 2 Количество на модель: 2
4131 77191 2
2
11

Номер детали на чертеже:

11

Ввертка

Заводской номер: 4131 77190 4 Количество на модель: 2
4131 77190 4
2
12

Номер детали на чертеже:

12

Палец

Заводской номер: 9949 86358 7 Количество на модель: 2
9949 86358 7
2
13

Номер детали на чертеже:

13

Шайба

Заводской номер: 9960 92198 8 Количество на модель: 2
9960 92198 8
2
14

Номер детали на чертеже:

14

Шплинт

Заводской номер: 9963 95011 2 Количество на модель: 2
9963 95011 2
2
15

Номер детали на чертеже:

15

Винт установочный

Заводской номер: 4240 02067 3 Количество на модель: 2
4240 02067 3
2
16

Номер детали на чертеже:

16

Гайка шестигранная

Заводской номер: 9950 89650 3 Количество на модель: 2
9950 89650 3
2
17

Номер детали на чертеже:

17

Опора

Заводской номер: 4129 78597 8 Количество на модель: 2
4129 78597 8
2
18

Номер детали на чертеже:

18

Кронштейн

Заводской номер: 4129 78598 6 Количество на модель: 1
4129 78598 6
1
19

Номер детали на чертеже:

19

Болт шестигранный

Заводской номер: 9933 93075 8 Количество на модель: 2
9933 93075 8
2
20

Номер детали на чертеже:

20

Кольцо пружинное

Заводской номер: 9961 91108 5 Количество на модель: 2
9961 91108 5
2
21

Номер детали на чертеже:

21

Гайка шестигранная

Заводской номер: 9950 89611 8 Количество на модель: 3
9950 89611 8
3
22

Номер детали на чертеже:

22

Балансир

Заводской номер: 4129 79068 6 Количество на модель: 1
4129 79068 6
1
23

Номер детали на чертеже:

23

Шкив клиноременный приводной

Заводской номер: 4129 79069 4 Количество на модель: 1
4129 79069 4
1
24

Номер детали на чертеже:

24

Шарикоподшипник радиальный

Заводской номер: 9902 89044 1 Количество на модель: 6
9902 89044 1
6
25

Номер детали на чертеже:

25

Кольцо стопорное

Заводской номер: 9964 91719 2 Количество на модель: 3
9964 91719 2
3
26

Номер детали на чертеже:

26

Звездочка двойная

Заводской номер: 4129 78599 4 Количество на модель: 2
4129 78599 4
2
27

Номер детали на чертеже:

27

Звездочка

Заводской номер: 4129 79041 1 Количество на модель: 1
4129 79041 1
1
28

Номер детали на чертеже:

28

Шарикоподшипник радиальной

Заводской номер: 9902 89045 8 Количество на модель: 1
9902 89045 8
1
29

Номер детали на чертеже:

29

Кольцо стопорное

Заводской номер: 9964 91778 7 Количество на модель: 2
9964 91778 7
2
30

Номер детали на чертеже:

30

Шайба

Заводской номер: 9960 92164 1 Количество на модель: 1
9960 92164 1
1
31

Номер детали на чертеже:

31

Масленка коническая

Заводской номер: 9920 92550 7 Количество на модель: 1
9920 92550 7
1
32

Номер детали на чертеже:

32

Стяжка

Заводской номер: 4129 78600 5 Количество на модель: 2
4129 78600 5
2
33

Номер детали на чертеже:

33

Шестерня цепная

Заводской номер: 9919 88613 1 Количество на модель: 3
9919 88613 1
3
34

Номер детали на чертеже:

34

Болт шестигранный

Заводской номер: 9933 93094 2 Количество на модель: 2
9933 93094 2
2
35

Номер детали на чертеже:

35

Брус правый

Заводской номер: 4128 78730 4 Количество на модель: 1
4128 78730 4
1
35

Номер детали на чертеже:

35

Брус правый

Заводской номер: 4129 78601 3 Количество на модель: 1
4129 78601 3
1
36

Номер детали на чертеже:

36

Вал левый

Заводской номер: 4128 78717 7 Количество на модель: 1
4128 78717 7
1
36

Номер детали на чертеже:

36

Вал левый

Заводской номер: 4129 78505 3 Количество на модель: 1
4129 78505 3
1
37

Номер детали на чертеже:

37

Щит

Заводской номер: 4129 78490 3 Количество на модель: 1
4129 78490 3
1
38

Номер детали на чертеже:

38

Шайба

Заводской номер: 9961 92174 5 Количество на модель: 2
9961 92174 5
2
39

Номер детали на чертеже:

39

Болт шестигранный

Заводской номер: 9933 92979 7 Количество на модель: 2
9933 92979 7
2
40

Номер детали на чертеже:

40

Палец

Заводской номер: 9949 86397 2 Количество на модель: 4
9949 86397 2
4
41

Номер детали на чертеже:

41

Шплинт

Заводской номер: 9963 94999 6 Количество на модель: 10
9963 94999 6
10
42

Номер детали на чертеже:

42

Уголок

Заводской номер: 4129 78594 1 Количество на модель: 1
4129 78594 1
1
43

Номер детали на чертеже:

43

Цепь роликовая

Заводской номер: 9917 90616 6 Количество на модель: 1
9917 90616 6
1
44

Номер детали на чертеже:

44

Цепь роликовая

Заводской номер: 9917 90659 8 Количество на модель: 1
9917 90659 8
1
45

Номер детали на чертеже:

45

Звено соединительное

Заводской номер: 9917 90570 8 Количество на модель: 2
9917 90570 8
2
46

Номер детали на чертеже:

46

Шайба уплотнительная

Заводской номер: 4110 08794 8 Количество на модель: 2
4110 08794 8
2
47

Номер детали на чертеже:

47

Ось опорная

Заводской номер: 4241 02119 1 Количество на модель: 1
4241 02119 1
1
48

Номер детали на чертеже:

48

Скоба

Заводской номер: 4129 78503 7 Количество на модель: 4
4129 78503 7
4
49

Номер детали на чертеже:

49

Болт шестигранный

Заводской номер: 9932 93336 8 Количество на модель: 4
9932 93336 8
4
50

Номер детали на чертеже:

50

Шайба уплотнительная

Заводской номер: 4221 61344 0 Количество на модель: 2
4221 61344 0
2
51

Номер детали на чертеже:

51

Шарикоподшипник радиальный

Заводской номер: 9902 89028 1 Количество на модель: 2
9902 89028 1
2
52

Номер детали на чертеже:

52

Палец

Заводской номер: 9949 86478 0 Количество на модель: 2
9949 86478 0
2
53

Номер детали на чертеже:

53

Шайба

Заводской номер: 9960 92254 6 Количество на модель: 6
9960 92254 6
6
54

Номер детали на чертеже:

54

Шплинт

Заводской номер: 9963 95028 2 Количество на модель: 6
9963 95028 2
6
55

Номер детали на чертеже:

55

Ограждение вариатора

Заводской номер: 4129 79488 0 Количество на модель: 1
4129 79488 0
1
56

Номер детали на чертеже:

56

Болт шестигранный

Заводской номер: 9933 93081 3 Количество на модель: 3
9933 93081 3
3
57

Номер детали на чертеже:

57

Шайба

Заводской номер: 9961 92197 0 Количество на модель: 6
9961 92197 0
6
58

Номер детали на чертеже:

58

Шкив клиноременный

Заводской номер: 9965 96211 4 Количество на модель: 1
9965 96211 4
1
59

Номер детали на чертеже:

59

Шпонка призматическая

Заводской номер: 9965 95620 4 Количество на модель: 1
9965 95620 4
1
60

Номер детали на чертеже:

60

Болт шестигранный

Заводской номер: 9932 93055 8 Количество на модель: 1
9932 93055 8
1
61

Номер детали на чертеже:

61

Кольцо пружинное

Заводской номер: 9961 91097 6 Количество на модель: 1
9961 91097 6
1
62

Номер детали на чертеже:

62

Шайба

Заводской номер: 9960 91983 1 Количество на модель: 1
9960 91983 1
1
63

Номер детали на чертеже:

63

Ремень клиновой широкий

Заводской номер: 9911 86075 7 Количество на модель: 1
9911 86075 7
1
64

Номер детали на чертеже:

64

Кольцо стопорное

Заводской номер: 9964 91721 5 Количество на модель: 1
9964 91721 5
1
65

Номер детали на чертеже:

65

Цилиндр

Заводской номер: 4241 03916 8 Количество на модель: 1
4241 03916 8
1
66

Номер детали на чертеже:

66

Цилиндр

Заводской номер: 4241 03914 3 Количество на модель: 1
4241 03914 3
1
67

Номер детали на чертеже:

67

Цилиндр

Заводской номер: 4241 03917 6 Количество на модель: 1
4241 03917 6
1
68

Номер детали на чертеже:

68

Головка штока

Заводской номер: 4240 03768 1 Количество на модель: 3
4240 03768 1
3
69

Номер детали на чертеже:

69

Головка штока

Заводской номер: 4241 03915 1 Количество на модель: 2
4241 03915 1
2
70

Номер детали на чертеже:

70

Цилиндр

Заводской номер: 4241 03913 5 Количество на модель: 2
4241 03913 5
2
71

Номер детали на чертеже:

71

Чека

Заводской номер: 4241 04649 7 Количество на модель: 2
4241 04649 7
2
72

Номер детали на чертеже:

72

Штекер пружинный

Заводской номер: 9928 93918 5 Количество на модель: 2
9928 93918 5
2
73

Номер детали на чертеже:

73

Шайба

Заводской номер: 4129 78960 2 Количество на модель: 3
4129 78960 2
3
74

Номер детали на чертеже:

74

Шайба

Заводской номер: 9960 92235 3 Количество на модель: 2
9960 92235 3
2
