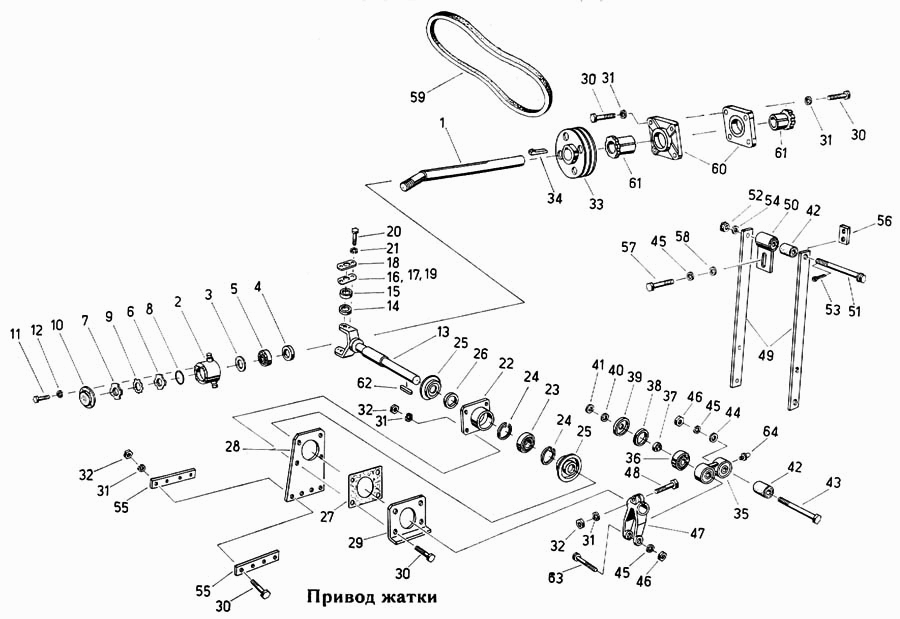

Привод жатки Е-303

Транспортер, правый Е-303 Несущая рама мотовила Е-303

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Вал качающейся головки

Заводской номер: 4129 78552 7 Количество на модель: 1

4129 78552 7

1

2

Номер детали на чертеже:

2

Корпус качающийся

Заводской номер: 4131 77587 7 Количество на модель: 1

4131 77587 7

1

3

Номер детали на чертеже:

3

Шайба установочная

Заводской номер: 4131 77050 1 Количество на модель: 3

4131 77050 1

3

4

Номер детали на чертеже:

4

Уплотнение вала

Заводской номер: 9905 87178 2 Количество на модель: 1

9905 87178 2

1

5

Номер детали на чертеже:

5

Роликоподшипник конический

Заводской номер: 9902 88855 1 Количество на модель: 2

9902 88855 1

2

6

Номер детали на чертеже:

6

Гайка шлицевая

Заводской номер: 9925 89492 0 Количество на модель: 1

9925 89492 0

1

7

Номер детали на чертеже:

7

Гайка шлицевая

Заводской номер: 9925 89493 4 Количество на модель: 1

9925 89493 4

1

8

Номер детали на чертеже:

8

Кольцо распорное

Заводской номер: 4131 77586 0 Количество на модель: 1

4131 77586 0

1

9

Номер детали на чертеже:

9

Шайба стопорная

Заводской номер: 9962 92379 5 Количество на модель: 1

9962 92379 5

1

10

Номер детали на чертеже:

10

Колпак

Заводской номер: 4131 77039 0 Количество на модель: 1

4131 77039 0

1

11

Номер детали на чертеже:

11

Болт шестигранный

Заводской номер: 9933 92931 3 Количество на модель: 4

9933 92931 3

4

12

Номер детали на чертеже:

12

Кольцо пружинное

Заводской номер: 9961 91084 7 Количество на модель: 4

9961 91084 7

4

13

Номер детали на чертеже:

13

Вал вилочный

Заводской номер: 4129 78553 5 Количество на модель: 1

4129 78553 5

1

14

Номер детали на чертеже:

14

Уплотнение вала

Заводской номер: 9905 86996 4 Количество на модель: 2

9905 86996 4

2

15

Номер детали на чертеже:

15

Роликоподшипник конический

Заводской номер: 9902 88853 5 Количество на модель: 2

9902 88853 5

2

16

Номер детали на чертеже:

16

Прокладка

Заводской номер: 4131 77041 3 Количество на модель: 3

4131 77041 3

3

17

Номер детали на чертеже:

17

Прокладка

Заводской номер: 4131 77042 1 Количество на модель: 3

4131 77042 1

3

18

Номер детали на чертеже:

18

Крышка

Заводской номер: 4131 77043 8 Количество на модель: 2

4131 77043 8

2

19

Номер детали на чертеже:

19

Прокладка

Заводской номер: 4131 77057 5 Количество на модель: 2

4131 77057 5

2

20

Номер детали на чертеже:

20

Болт шестигранный

Заводской номер: 9933 93102 7 Количество на модель: 4

9933 93102 7

4

21

Номер детали на чертеже:

21

Кольцо пружинное

Заводской номер: 9961 91108 5 Количество на модель: 4

9961 91108 5

4

22

Номер детали на чертеже:

22

Корпус подшипника

Заводской номер: 4241 02099 4 Количество на модель: 1

4241 02099 4

1

23

Номер детали на чертеже:

23

Роликоподшипник самоустанавливающийся

Заводской номер: 9902 89105 7 Количество на модель: 1

9902 89105 7

1

24

Номер детали на чертеже:

24

Кольцо стопорное

Заводской номер: 9964 91785 0 Количество на модель: 2

9964 91785 0

2

25

Номер детали на чертеже:

25

Крышка

Заводской номер: 9904 86908 1 Количество на модель: 2

9904 86908 1

2

26

Номер детали на чертеже:

26

Уплотнение вала

Заводской номер: 9905 87079 8 Количество на модель: 2

9905 87079 8

2

27

Номер детали на чертеже:

27

Прокладка картонная

Заводской номер: 4131 77590 8 Количество на модель: 2

4131 77590 8

2

28

Номер детали на чертеже:

28

Кронштейн

Заводской номер: 4241 02100 5 Количество на модель: 1

4241 02100 5

1

29

Номер детали на чертеже:

29

Фланец

Заводской номер: 4131 77589 3 Количество на модель: 1

4131 77589 3

1

30

Номер детали на чертеже:

30

Болт шестигранный

Заводской номер: 9933 93210 8 Количество на модель: 16

9933 93210 8

16

31

Номер детали на чертеже:

31

Кольцо пружинное

Заводской номер: 9961 91120 4 Количество на модель: 17

9961 91120 4

17

32

Номер детали на чертеже:

32

Гайка шестигранная

Заводской номер: 9950 89650 3 Количество на модель: 9

9950 89650 3

9

33

Номер детали на чертеже:

33

Шкив клиноременный

Заводской номер: 4129 78554 3 Количество на модель: 1

4129 78554 3

1

34

Номер детали на чертеже:

34

Шпонка с головкой

Заводской номер: 9965 95548 4 Количество на модель: 1

9965 95548 4

1

35

Номер детали на чертеже:

35

Подшипник в сборе

Заводской номер: 4131 77064 7 Количество на модель: 1

4131 77064 7

1

36

Номер детали на чертеже:

36

Шарикоподшипник самоустанавливающийся

Заводской номер: 9902 88940 7 Количество на модель: 1

9902 88940 7

1

37

Номер детали на чертеже:

37

Втулка

Заводской номер: 4131 77637 1 Количество на модель: 2

4131 77637 1

2

38

Номер детали на чертеже:

38

Уплотнение вала

Заводской номер: 9905 87078 1 Количество на модель: 2

9905 87078 1

2

39

Номер детали на чертеже:

39

Колпачок защитный

Заводской номер: 4131 77636 3 Количество на модель: 2

4131 77636 3

2

40

Номер детали на чертеже:

40

Шайба уплотнительная

Заводской номер: 4131 77021 2 Количество на модель: 2

4131 77021 2

2

41

Номер детали на чертеже:

41

Шайба распорная

Заводской номер: 4131 77060 6 Количество на модель: 2

4131 77060 6

2

42

Номер детали на чертеже:

42

Втулка резиновая

Заводской номер: 4131 77102 0 Количество на модель: 2

4131 77102 0

2

43

Номер детали на чертеже:

43

Болт шестигранный

Заводской номер: 9932 93336 8 Количество на модель: 2

9932 93336 8

2

44

Номер детали на чертеже:

44

Шайба

Заводской номер: 9960 96205 5 Количество на модель: 2

9960 96205 5

2

45

Номер детали на чертеже:

45

Кольцо пружинное

Заводской номер: 9961 91146 2 Количество на модель: 5

9961 91146 2

5

46

Номер детали на чертеже:

46

Гайка шестигранная

Заводской номер: 9950 89684 1 Количество на модель: 3

9950 89684 1

3

47

Номер детали на чертеже:

47

Балансир

Заводской номер: 4131 77635 5 Количество на модель: 1

4131 77635 5

1

48

Номер детали на чертеже:

48

Болт шестигранный

Заводской номер: 9933 93240 5 Количество на модель: 1

9933 93240 5

1

49

Номер детали на чертеже:

49

Рычаг

Заводской номер: 4241 02101 3 Количество на модель: 2

4241 02101 3

2

50

Номер детали на чертеже:

50

Подшипник резиновый

Заводской номер: 4241 02084 0 Количество на модель: 1

4241 02084 0

1

51

Номер детали на чертеже:

51

Болт шестигранный

Заводской номер: 9934 95958 4 Количество на модель: 1

9934 95958 4

1

52

Номер детали на чертеже:

52

Гайка корончатая

Заводской номер: 9951 89456 6 Количество на модель: 1

9951 89456 6

1

53

Номер детали на чертеже:

53

Шплинт

Заводской номер: 9963 95014 5 Количество на модель: 1

9963 95014 5

1

54

Номер детали на чертеже:

54

Шайба

Заводской номер: 9965 91920 8 Количество на модель: 1

9965 91920 8

1

55

Номер детали на чертеже:

55

Пластина утолщающая

Заводской номер: 4252 12418 7 Количество на модель: 2

4252 12418 7

2

56

Номер детали на чертеже:

56

Пластина резьбовая

Заводской номер: 4129 78839 4 Количество на модель: 1

4129 78839 4

1

57

Номер детали на чертеже:

57

Болт шестигранный

Заводской номер: 9934 93318 1 Количество на модель: 1

9934 93318 1

1

58

Номер детали на чертеже:

58

Шайба

Заводской номер: 9965 92141 1 Количество на модель: 1

9965 92141 1

1

59

Номер детали на чертеже:

59

Ремень клиновой стандартный

Заводской номер: 4129 78510 0 Количество на модель: 1

4129 78510 0

1

60

Номер детали на чертеже:

60

Подшипник фланцевый

Заводской номер: 9902 88835 0 Количество на модель: 2

9902 88835 0

2

61

Номер детали на чертеже:

61

Втулка зажимная

Заводской номер: 9903 94887 7 Количество на модель: 2

9903 94887 7

2

62

Номер детали на чертеже:

62

Шпонка призматическая

Заводской номер: 9965 95669 6 Количество на модель: 1

9965 95669 6

1

63

Номер детали на чертеже:

63

Болт установочный шестигранный

Заводской номер: 9931 93511 2 Количество на модель: 1

9931 93511 2

1

64

Номер детали на чертеже:

64

Масленка коническая

Заводской номер: 9920 92550 7 Количество на модель: 2

9920 92550 7

2
