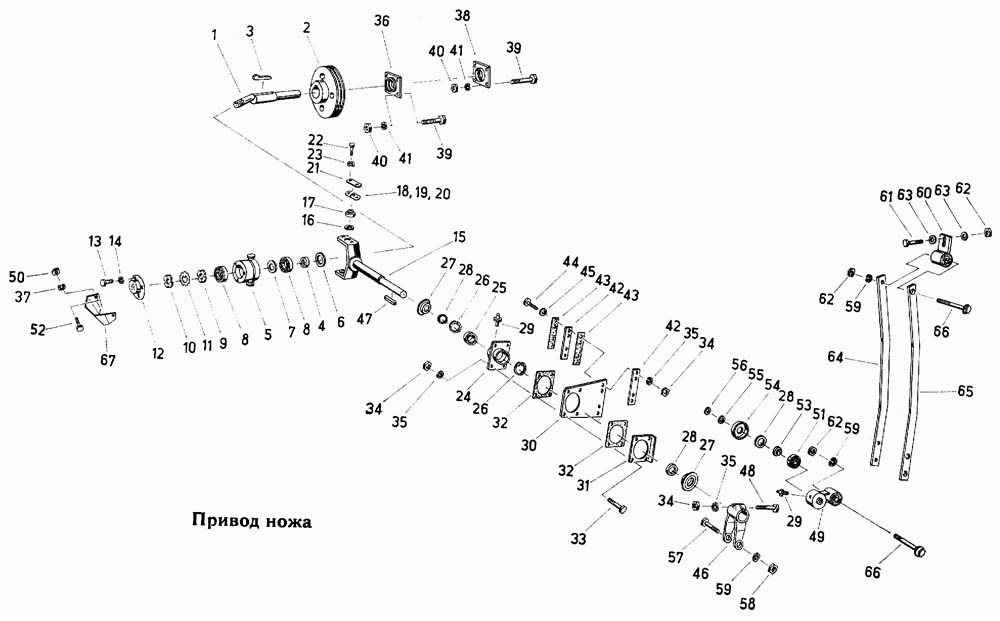

Привод ножа Е-303

Рама, брус пальцевой – нож с насечками внизу Е-303 Детали привода Е-303

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Вал качающейся головки

Заводской номер: 4139 77707 6 Количество на модель: 1

4139 77707 6

1

2

Номер детали на чертеже:

2

Шкив клиноременный

Заводской номер: 4131 78813 3 Количество на модель: 1

4131 78813 3

1

3

Номер детали на чертеже:

3

Шпонка с головкой

Заводской номер: 9965 95548 6 Количество на модель: 1

9965 95548 6

1

4

Номер детали на чертеже:

4

Кольцо распорное

Заводской номер: 4131 77586 0 Количество на модель: 1

4131 77586 0

1

5

Номер детали на чертеже:

5

Корпус качающийся

Заводской номер: 4131 77587 7 Количество на модель: 1

4131 77587 7

1

6

Номер детали на чертеже:

6

Уплотнение вала

Заводской номер: 9905 87178 2 Количество на модель: 1

9905 87178 2

1

7

Номер детали на чертеже:

7

Шайба установочная

Заводской номер: 4131 77050 1 Количество на модель:

4131 77050 1

8

Номер детали на чертеже:

8

Роликоподшипник конический

Заводской номер: 9902 88855 1 Количество на модель: 2

9902 88855 1

2

9

Номер детали на чертеже:

9

Гайка шлицевая

Заводской номер: 9952 89492 0 Количество на модель: 1

9952 89492 0

1

10

Номер детали на чертеже:

10

Гайка шлицевая

Заводской номер: 9952 89493 4 Количество на модель: 1

9952 89493 4

1

11

Номер детали на чертеже:

11

Шайба стопорная

Заводской номер: 9962 92437 8 Количество на модель: 1

9962 92437 8

1

12

Номер детали на чертеже:

12

Колпак

Заводской номер: 4131 77039 0 Количество на модель: 1

4131 77039 0

1

13

Номер детали на чертеже:

13

Болт шестигранный

Заводской номер: 9933 92931 3 Количество на модель: 4

9933 92931 3

4

14

Номер детали на чертеже:

14

Кольцо пружинное

Заводской номер: 9961 91084 7 Количество на модель: 4

9961 91084 7

4

15

Номер детали на чертеже:

15

Вал вилочный

Заводской номер: 4131 7759 16 Количество на модель: 1

4131 7759 16

1

16

Номер детали на чертеже:

16

Уплотнение вала

Заводской номер: 9905 86996 4 Количество на модель: 2

9905 86996 4

2

17

Номер детали на чертеже:

17

Роликоподшипник конический

Заводской номер: 9902 88853 5 Количество на модель: 2

9902 88853 5

2

18

Номер детали на чертеже:

18

Прокладка

Заводской номер: 4131 77041 3 Количество на модель:

4131 77041 3

19

Номер детали на чертеже:

19

Прокладка

Заводской номер: 4131 77042 1 Количество на модель:

4131 77042 1

20

Номер детали на чертеже:

20

Прокладка

Заводской номер: 4131 77057 5 Количество на модель: 2

4131 77057 5

2

21

Номер детали на чертеже:

21

Крышка

Заводской номер: 4131 77043 8 Количество на модель: 2

4131 77043 8

2

22

Номер детали на чертеже:

22

Болт шестигранный

Заводской номер: 9933 93102 7 Количество на модель: 4

9933 93102 7

4

23

Номер детали на чертеже:

23

Кольцо пружинное

Заводской номер: 9961 91108 5 Количество на модель: 4

9961 91108 5

4

24

Номер детали на чертеже:

24

Корпус подшипника

Заводской номер: 4131 78935 1 Количество на модель: 1

4131 78935 1

1

25

Номер детали на чертеже:

25

Роликоподшипник самоустанавливающийся

Заводской номер: 9902 88996 2 Количество на модель: 1

9902 88996 2

1

26

Номер детали на чертеже:

26

Кольцо стопорное

Заводской номер: 9964 91785 0 Количество на модель: 2

9964 91785 0

2

27

Номер детали на чертеже:

27

Крышка

Заводской номер: 9904 89908 1 Количество на модель: 2

9904 89908 1

2

28

Номер детали на чертеже:

28

Уплотнение вала

Заводской номер: 9905 87078 1 Количество на модель: 4

9905 87078 1

4

29

Номер детали на чертеже:

29

Масленка коническая

Заводской номер: 9920 92550 7 Количество на модель: 2

9920 92550 7

2

30

Номер детали на чертеже:

30

Кронштейн

Заводской номер: 4131 77592 4 Количество на модель: 1

4131 77592 4

1

31

Номер детали на чертеже:

31

Фланец

Заводской номер: 4131 77589 3 Количество на модель: 1

4131 77589 3

1

32

Номер детали на чертеже:

32

Прокладка картонная

Заводской номер: 4131 77590 8 Количество на модель: 2

4131 77590 8

2

33

Номер детали на чертеже:

33

Болт шестигранный

Заводской номер: 9933 93191 0 Количество на модель: 4

9933 93191 0

4

34

Номер детали на чертеже:

34

Гайка шестигранная

Заводской номер: 9950 89631 0 Количество на модель: 9

9950 89631 0

9

35

Номер детали на чертеже:

35

Кольцо пружинное

Заводской номер: 9961 91120 4 Количество на модель: 9

9961 91120 4

9

36

Номер детали на чертеже:

36

Подшипник фланцевый

Заводской номер: 9902 88835 0 Количество на модель: 1

9902 88835 0

1

37

Номер детали на чертеже:

37

Кольцо пружинное

Заводской номер: 9961 91097 6 Количество на модель: 2

9961 91097 6

2

38

Номер детали на чертеже:

38

Подшипник фланцевый

Заводской номер: 9902 88839 1 Количество на модель: 1

9902 88839 1

1

39

Номер детали на чертеже:

39

Болт шестигранный

Заводской номер: 9934 93274 2 Количество на модель: 8

9934 93274 2

8

40

Номер детали на чертеже:

40

Гайка шестигранная

Заводской номер: 9950 89672 0 Количество на модель: 8

9950 89672 0

8

41

Номер детали на чертеже:

41

Кольцо пружинное

Заводской номер: 9961 91125 3 Количество на модель: 8

9961 91125 3

8

42

Номер детали на чертеже:

42

Планка

Заводской номер: 4131 77593 2 Количество на модель: 2

4131 77593 2

2

43

Номер детали на чертеже:

43

Прокладка картонная

Заводской номер: 4131 77594 0 Количество на модель: 2

4131 77594 0

2

44

Номер детали на чертеже:

44

Болт шестигранный

Заводской номер: 9932 93222 1 Количество на модель: 4

9932 93222 1

4

45

Номер детали на чертеже:

45

Шайба

Заводской номер: 4131 77179 3 Количество на модель: 4

4131 77179 3

4

46

Номер детали на чертеже:

46

Балансир

Заводской номер: 4131 77635 5 Количество на модель: 1

4131 77635 5

1

47

Номер детали на чертеже:

47

Шпонка призматическая

Заводской номер: 9965 95668 8 Количество на модель: 1

9965 95668 8

1

48

Номер детали на чертеже:

48

Болт шестигранный

Заводской номер: 9932 93239 1 Количество на модель: 1

9932 93239 1

1

49

Номер детали на чертеже:

49

Подшипник в сборе

Заводской номер: 4131 77064 7 Количество на модель: 1

4131 77064 7

1

50

Номер детали на чертеже:

50

Гайка шестигранная

Заводской номер: 9950 89564 8 Количество на модель: 2

9950 89564 8

2

51

Номер детали на чертеже:

51

Шарикоподшипник самоустанавливающийся

Заводской номер: 9902 88940 7 Количество на модель: 1

9902 88940 7

1

52

Номер детали на чертеже:

52

Болт шестигранный

Заводской номер: 9933 92986 0 Количество на модель: 2

9933 92986 0

2

53

Номер детали на чертеже:

53

Втулка

Заводской номер: 4131 77637 1 Количество на модель: 2

4131 77637 1

2

54

Номер детали на чертеже:

54

Колпачок защитный

Заводской номер: 4131 77636 3 Количество на модель: 2

4131 77636 3

2

55

Номер детали на чертеже:

55

Шайба уплотнительная

Заводской номер: 4131 77021 2 Количество на модель:

4131 77021 2

56

Номер детали на чертеже:

56

Шайба распорная

Заводской номер: 4131 77060 6 Количество на модель:

4131 77060 6

57

Номер детали на чертеже:

57

Болт установочный шестигранный

Заводской номер: 9931 93511 2 Количество на модель: 1

9931 93511 2

1

58

Номер детали на чертеже:

58

Гайка шестигранная

Заводской номер: 9950 89684 1 Количество на модель: 1

9950 89684 1

1

59

Номер детали на чертеже:

59

Кольцо пружинное

Заводской номер: 9961 91146 2 Количество на модель: 4

9961 91146 2

4

60

Номер детали на чертеже:

60

Подшипник резиновый, правый

Заводской номер: 4131 77103 7 Количество на модель: 1

4131 77103 7

1

61

Номер детали на чертеже:

61

Болт шестигранный

Заводской номер: 9935 96008 7 Количество на модель: 1

9935 96008 7

1

62

Номер детали на чертеже:

62

Гайка шестигранная

Заводской номер: 9950 89736 0 Количество на модель: 4

9950 89736 0

4

63

Номер детали на чертеже:

63

Шайба

Заводской номер: 4131 7885 10 Количество на модель: 2

4131 7885 10

2

64

Номер детали на чертеже:

64

Рычаг, левый

Заводской номер: 4131 77105 3 Количество на модель: 1

4131 77105 3

1

65

Номер детали на чертеже:

65

Рычаг, правый

Заводской номер: 4131 77111 7 Количество на модель: 1

4131 77111 7

1

66

Номер детали на чертеже:

66

Болт шестигранный

Заводской номер: 9934 93378 4 Количество на модель: 3

9934 93378 4

3

67

Номер детали на чертеже:

67

Колпачок защитный

Заводской номер: 4131 77130 1 Количество на модель: 1

4131 77130 1

1
