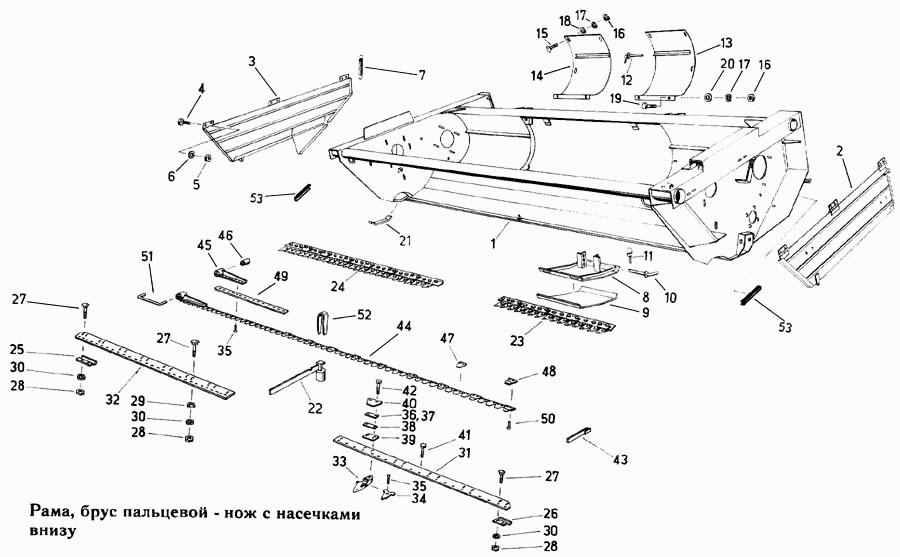

Рама, брус пальцевой – нож с насечками внизу Е-303

Оснащение для уборки гороха Е-303 Привод ножа Е-303

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рама

Заводской номер: 4139 78850 3 Количество на модель: 1
4139 78850 3
1
2

Номер детали на чертеже:

2

Щиток, левый

Заводской номер: 4131 77598 1 Количество на модель: 1
4131 77598 1
1
3

Номер детали на чертеже:

3

Щиток, правый

Заводской номер: 4131 77599 8 Количество на модель: 1
4131 77599 8
1
4

Номер детали на чертеже:

4

Болт шестигранный

Заводской номер: 9933 92980 3 Количество на модель: 12
9933 92980 3
12
5

Номер детали на чертеже:

5

Гайка шестигранная

Заводской номер: 9950 89586 5 Количество на модель: 12
9950 89586 5
12
6

Номер детали на чертеже:

6

Шайба

Заводской номер: 9960 91983 1 Количество на модель: 12
9960 91983 1
12
7

Номер детали на чертеже:

7

Пружина растяжения

Заводской номер: 9974 88103 2 Количество на модель: 2
9974 88103 2
2
8

Номер детали на чертеже:

8

Башмак

Заводской номер: 4131 77504 0 Количество на модель: 2
4131 77504 0
2
9

Номер детали на чертеже:

9

Подошва запасная

Заводской номер: 4131 77505 7 Количество на модель: 2
4131 77505 7
2
10

Номер детали на чертеже:

10

Чека

Заводской номер: 4131 77098 5 Количество на модель: 2
4131 77098 5
2
11

Номер детали на чертеже:

11

Штекер откидной

Заводской номер: 9916 93942 0 Количество на модель: 4
9916 93942 0
4
12

Номер детали на чертеже:

12

Чека

Заводской номер: 4131 77122 1 Количество на модель: 2
4131 77122 1
2
13

Номер детали на чертеже:

13

Дно, левое

Заводской номер: 4137 77381 2 Количество на модель: 1
4137 77381 2
1
14

Номер детали на чертеже:

14

Дно, правое

Заводской номер: 4137 77382 0 Количество на модель: 1
4137 77382 0
1
15

Номер детали на чертеже:

15

Болт с полукруглой головкой

Заводской номер: 9945 92630 7 Количество на модель: 8
9945 92630 7
8
16

Номер детали на чертеже:

16

Гайка шестигранная

Заводской номер: 9950 89613 4 Количество на модель: 14
9950 89613 4
14
17

Номер детали на чертеже:

17

Кольцо пружинное

Заводской номер: 9961 91108 5 Количество на модель: 14
9961 91108 5
14
18

Номер детали на чертеже:

18

Шайба

Заводской номер: 9961 92197 0 Количество на модель: 8
9961 92197 0
8
19

Номер детали на чертеже:

19

Болт шестигранный

Заводской номер: 9933 93102 7 Количество на модель: 6
9933 93102 7
6
20

Номер детали на чертеже:

20

Шайба

Заводской номер: 9960 96204 7 Количество на модель: 6
9960 96204 7
6
21

Номер детали на чертеже:

21

Скоба защитная

Заводской номер: 4131 77708 3 Количество на модель: 2
4131 77708 3
2
22

Номер детали на чертеже:

22

Инструмент заклепки

Заводской номер: 4137 77444 4 Количество на модель: 1
4137 77444 4
1
23

Номер детали на чертеже:

23

Брус пальцевой, левый

Заводской номер: 4139 77704 3 Количество на модель: 1
4139 77704 3
1
24

Номер детали на чертеже:

24

Брус пальцевой, правый

Заводской номер: 4139 77706 8 Количество на модель: 1
4139 77706 8
1
25

Номер детали на чертеже:

25

Скоба

Заводской номер: 4131 77506 5 Количество на модель: 2
4131 77506 5
2
26

Номер детали на чертеже:

26

Скоба

Заводской номер: 4131 77507 3 Количество на модель: 2
4131 77507 3
2
27

Номер детали на чертеже:

27

Болт с полукруглой головкой

Заводской номер: 9945 92646 0 Количество на модель: 24
9945 92646 0
24
28

Номер детали на чертеже:

28

Гайка шестигранная

Заводской номер: 9950 89631 0 Количество на модель: 24
9950 89631 0
24
29

Номер детали на чертеже:

29

Шайба

Заводской номер: 9961 92208 8 Количество на модель: 16
9961 92208 8
16
30

Номер детали на чертеже:

30

Кольцо пружинное

Заводской номер: 9961 91132 5 Количество на модель: 24
9961 91132 5
24
31

Номер детали на чертеже:

31

Брус, левый

Заводской номер: 4139 77705 1 Количество на модель: 1
4139 77705 1
1
32

Номер детали на чертеже:

32

Шина, правая

Заводской номер: 4131 77034 1 Количество на модель: 1
4131 77034 1
1
33

Номер детали на чертеже:

33

Палец

Заводской номер: 4105 00085 2 Количество на модель: 45
4105 00085 2
45
34

Номер детали на чертеже:

34

Вкладыш пальца

Заводской номер: 4105 00083 6 Количество на модель: 45
4105 00083 6
45
35

Номер детали на чертеже:

35

Заклепка с потайной головкой

Заводской номер: 9971 90139 5 Количество на модель: 54
9971 90139 5
54
36

Номер детали на чертеже:

36

Прокладка ( 0.5 мм )

Заводской номер: 4037 79873 6 Количество на модель:
4037 79873 6
37

Номер детали на чертеже:

37

Прокладка ( 1.0 мм )

Заводской номер: 4037 79874 4 Количество на модель: 13
4037 79874 4
13
38

Номер детали на чертеже:

38

Пластина направляющая

Заводской номер: 4137 77370 8 Количество на модель: 11
4137 77370 8
11
39

Номер детали на чертеже:

39

Пластина трения

Заводской номер: 4223 63192 2 Количество на модель: 11
4223 63192 2
11
40

Номер детали на чертеже:

40

Прижим кожа

Заводской номер: 4223 63193 0 Количество на модель: 11
4223 63193 0
11
41

Номер детали на чертеже:

41

Болт шестигранный

Заводской номер: 9933 93180 6 Количество на модель: 23
9933 93180 6
23
42

Номер детали на чертеже:

42

Болт шестигранный

Заводской номер: 9933 93191 0 Количество на модель: 21
9933 93191 0
21
43

Номер детали на чертеже:

43

Державка пальца

Заводской номер: 4131 77096 0 Количество на модель: 2
4131 77096 0
2
44

Номер детали на чертеже:

44

Нож с насечками внизу

Заводской номер: 4139 77754 1 Количество на модель: 1
4139 77754 1
1
45

Номер детали на чертеже:

45

Головка ножа

Заводской номер: 4131 78659 0 Количество на модель: 1
4131 78659 0
1
46

Номер детали на чертеже:

46

Втулка резиновая

Заводской номер: 4131 77102 0 Количество на модель: 1
4131 77102 0
1
47

Номер детали на чертеже:

47

Сегмент

Заводской номер: 4105 00099 8 Количество на модель: 45
4105 00099 8
45
48

Номер детали на чертеже:

48

Пластина-чистик

Заводской номер: 4105 00037 0 Количество на модель: 9
4105 00037 0
9
49

Номер детали на чертеже:

49

Планка, верхняя

Заводской номер: 4139 77694 2 Количество на модель: 1
4139 77694 2
1
50

Номер детали на чертеже:

50

Заклепка с потайной головкой

Заводской номер: 9971 90125 8 Количество на модель: 81
9971 90125 8
81
51

Номер детали на чертеже:

51

Крюк

Заводской номер: 4137 77361 1 Количество на модель: 1
4137 77361 1
1
52

Номер детали на чертеже:

52

Хомут

Заводской номер: 4137 77362 8 Количество на модель: 1
4137 77362 8
1
53

Номер детали на чертеже:

53

Планка резиновая

Заводской номер: 4139 78852 8 Количество на модель: 2
4139 78852 8
2
