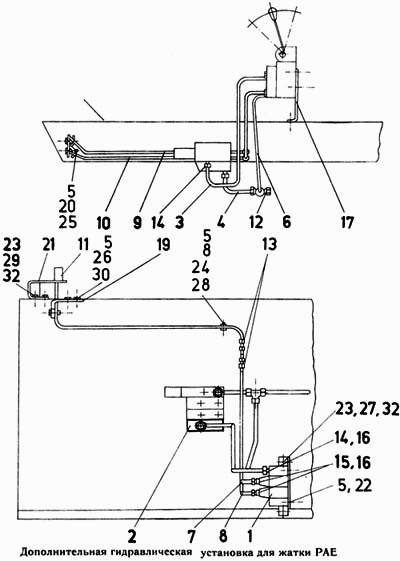

Дополнительная гидравлическая установка для жатки РАЕ Е-303

Гидравлическая установка Е-303 Расширенная гидравлическая установка Е-303

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Блок ходовых обратных клапанов

Заводской номер: 4137 78857 0 Количество на модель: 1
4137 78857 0
1
2

Номер детали на чертеже:

2

Дополнительный узел

Заводской номер: 4137 78858 7 Количество на модель: 1
4137 78858 7
1
3

Номер детали на чертеже:

3

Трубопровод входной

Заводской номер: 4137 78859 5 Количество на модель: 1
4137 78859 5
1
4

Номер детали на чертеже:

4

Колено трубы

Заводской номер: 4131 78860 7 Количество на модель: 1
4131 78860 7
1
5

Номер детали на чертеже:

5

Кольцо пружинное

Заводской номер: 9961 91084 7 Количество на модель: 5
9961 91084 7
5
6

Номер детали на чертеже:

6

Трубопровод обратный 2

Заводской номер: 4137 78862 6 Количество на модель: 1
4137 78862 6
1
7

Номер детали на чертеже:

7

Трубопровод мотовила, вертикальный

Заводской номер: 4137 78863 4 Количество на модель: 1
4137 78863 4
1
8

Номер детали на чертеже:

8

Трубопровод вариатора мотовила

Заводской номер: 4137 78864 2 Количество на модель: 1
4137 78864 2
1
9

Номер детали на чертеже:

9

Трубопровод мотовила, вертикальный

Заводской номер: 4137 78865 0 Количество на модель: 1
4137 78865 0
1
10

Номер детали на чертеже:

10

Трубопровод вариатора мотовила

Заводской номер: 4137 78866 7 Количество на модель: 1
4137 78866 7
1
11

Номер детали на чертеже:

11

Муфта шланговая

Заводской номер: 9909 95238 6 Количество на модель: 2
9909 95238 6
2
12

Номер детали на чертеже:

12

Штуцер соединительный

Заводской номер: 9969 94664 1 Количество на модель: 1
9969 94664 1
1
13

Номер детали на чертеже:

13

Штуцер соединительный

Заводской номер: 9969 94651 2 Количество на модель: 2
9969 94651 2
2
14

Номер детали на чертеже:

14

Штуцер резьбовой

Заводской номер: 9969 94582 5 Количество на модель: 3
9969 94582 5
3
15

Номер детали на чертеже:

15

Штуцер резьбовой

Заводской номер: 9969 94523 0 Количество на модель: 2
9969 94523 0
2
16

Номер детали на чертеже:

16

Кольцо уплотнительное

Заводской номер: 9970 90900 8 Количество на модель: 5
9970 90900 8
5
17

Номер детали на чертеже:

17

Уголок

Заводской номер: 4137 78870 6 Количество на модель: 1
4137 78870 6
1
18

Номер детали на чертеже:

18

Пластина зажимная

Заводской номер: 4221 61655 6 Количество на модель: 2
4221 61655 6
2
19

Номер детали на чертеже:

19

Державка

Заводской номер: 4137 78867 5 Количество на модель: 1
4137 78867 5
1
20

Номер детали на чертеже:

20

Пластина зажимная

Заводской номер: 4240 02530 7 Количество на модель: 2
4240 02530 7
2
21

Номер детали на чертеже:

21

Пластина

Заводской номер: 4137 78868 3 Количество на модель: 1
4137 78868 3
1
22

Номер детали на чертеже:

22

Болт шестигранный

Заводской номер: 9933 93082 1 Количество на модель: 4
9933 93082 1
4
23

Номер детали на чертеже:

23

Болт шестигранный

Заводской номер: 9933 98000 1 Количество на модель: 3
9933 98000 1
3
24

Номер детали на чертеже:

24

Болт шестигранный

Заводской номер: 9933 92945 0 Количество на модель: 1
9933 92945 0
1
25

Номер детали на чертеже:

25

Болт шестигранный

Заводской номер: 9933 95840 6 Количество на модель: 2
9933 95840 6
2
26

Номер детали на чертеже:

26

Болт шестигранный

Заводской номер: 9933 92965 1 Количество на модель: 2
9933 92965 1
2
27

Номер детали на чертеже:

27

Гайка шестигранная

Заводской номер: 9950 89588 1 Количество на модель: 1
9950 89588 1
1
28

Номер детали на чертеже:

28

Гайка шестигранная

Заводской номер: 9950 89571 1 Количество на модель: 1
9950 89571 1
1
29

Номер детали на чертеже:

29

Шайба

Заводской номер: 9960 91983 1 Количество на модель: 2
9960 91983 1
2
30

Номер детали на чертеже:

30

Шайба

Заводской номер: 9960 91985 6 Количество на модель: 2
9960 91985 6
2
31

Номер детали на чертеже:

31

Кольцо пружинное

Заводской номер: 9961 91108 5 Количество на модель: 4
9961 91108 5
4
32

Номер детали на чертеже:

32

Кольцо пружинное

Заводской номер: 9961 91097 6 Количество на модель: 3
9961 91097 6
3
